Phoenix Contact 1419081 Złącze magistrali SAC-5P- 2,0-923/FS CAN SCO, piny: 5, 2.00 m, 1 szt.

Wtyk XLR z odkrytą stroną kabla ukazuje różnokolorowe przewody. Komponenty elektroniczne do połączeń audio.

Zdjęcie poglądowe

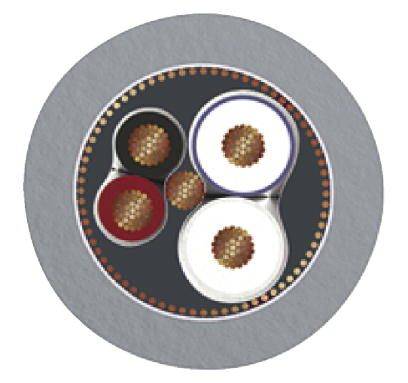

Przekrój poprzeczny kabla elektrycznego z wieloma izolowanymi przewodami i zewnętrzną osłoną ochronną.

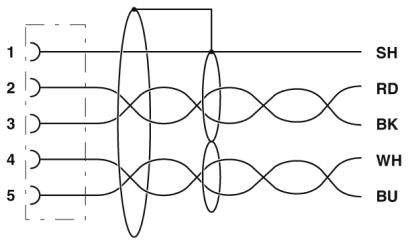

Schemat elektryczny przedstawia pięć równoległych przewodów, ponumerowanych od 1 do 5, z krzyżującymi się i połączonymi przewodami w różnych kolorach: SH, RD, BK, WH, BU.

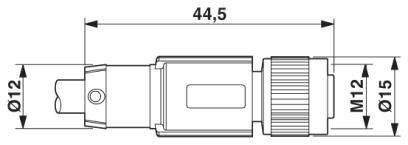

Rysunek techniczny cylindrycznego wtycznika. Długość 44,5 mm, średnica z przodu 12 mm, z tyłu 15 mm. Gwint M12.

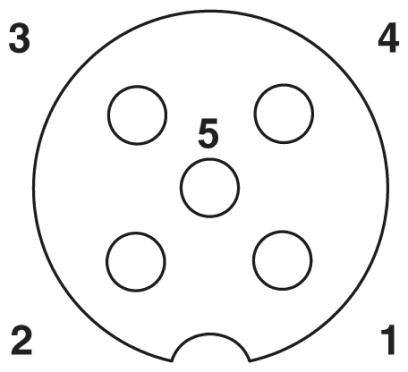

Rozmieszczenie pinów wtyczki DIN 5-pinowej z oznaczeniami od 1 do 5.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Złącze magistrali

Rodzaj złącza

złącze żeńskie proste

Złącze po stronie A

kabel, otwarte końcówki

Złącze po stronie B

złącze żeńskie M12, proste

Ilość pinów

Karta katalogowa (PDF)

Dostawa w wt. 14.07

11 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (104,88 zł / Sztuka)

104,88 zł

129,00 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj sygnału/kategoria: CANopen®
Rezystancja izolacji: ≥ 5 GΩ*km (przewód do transmisji danych)
Moment Dokręcenia: 0,4 Nm (Złącze M12)
Typ kabla: Kabel magistrali CAN/DeviceNet Drop
Typ Kabla (Krótki Znak): 923
Budowa kabla: 2xAWG24/19+2xAWG22/19
Przewód sygnału AWG 24
Zasilanie AWG 22
Ekranowanie: Oplot z ocynowanych drutów miedzianych
Płaszcz zewnętrzny, kolor: Srebrno-szary RAL 7001
Liczba cykli zginania: 5000000
Do tras kablowych: 4,5 m
Prędkość przesuwu: 3 m/s.
przyspieszenie 3 m/s²
Materiał Przewodu: Ocynowana Skrętka Miedziana
Stopień zabrudzenia 3
Klasa palności wg UL 94: HB
Kategoria przepięcia: II
Materiał uchwytu: TPU, trudno zapalny, samogasnący
Materiał Moletka: Cynk Odlewany Ciśnieniowo, Niklowany
Materiał uszczelnienia: NBR

Model katalogowy producenta: SAC-5P- 2,0-923/FS CAN SCO

Rodzaj produktu: Złącze magistrali

Rodzaj złącza: złącze żeńskie proste

Złącze po stronie A: kabel, otwarte końcówki

Złącze po stronie B: złącze żeńskie M12, proste

Ilość pinów: 5

Długość kabla: 2.00 m

Materiał osłony kabla: PUR

Napięcie znamionowe: 48 V/AC

Natężenie znamionowe: 4 A

Natężenie znamionowe - zaokrąglone: 4 A

Maksymalny przekrój połączenia: 0.25 mm²

Średnica zewnętrzna: 6.7 mm

Kodowanie: A

Materiał styku: CuSn (brąz)

Powierzchnia styku: Ni/Au

: IP65

Minimalna temperatura: -25 °C

Maksymalna temperatura: +90 °C

Numer katalogowy producenta: 1419081

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Średnica kabla: 6.7 mm

: TRUE

: Multi-core

: 48 V

: 2 m

: FALSE

: 5

: -20-80 °C

: -40-80 °C

: IP65

: Other

: M12

: FALSE

: 4 A

Do pobrania

Karta katalogowa

Karta katalogowa 2209234 Phoenix Contact 1419081 Złącze magistrali SAC-5P- 2,0-923/FS CAN SCO, piny: 5, 2.00 m, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209234 Phoenix Contact 1419081 Złącze magistrali SAC-5P- 2,0-923/FS CAN SCO, piny: 5, 2.00 m, 1 szt.

Opis

Kabel magistrali, CANopen®, DeviceNet™, 5-biegunowy, PUR bezhalogenowy, srebrno-szary RAL 7001, ekranowany, wolny koniec przewodu na gniazdo proste M12 SPEEDCON, kodowanie a, długość kabla: 2 m, złącze wtykowe nieekranowane
