Phoenix Contact 1719215 Terminal PCB 6 mm² Ilość styków 4 zielony 50 szt. sztuka

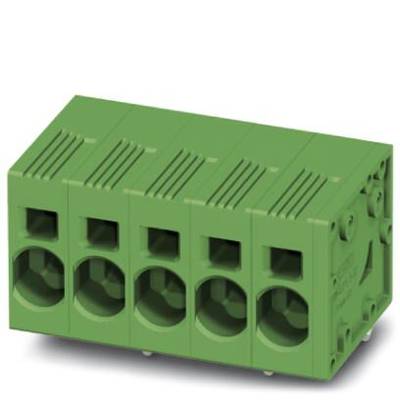

Zielona listwa zaciskowa z pięcioma zaciskami, odpowiednia do połączeń elektrycznych.

Zdjęcie poglądowe

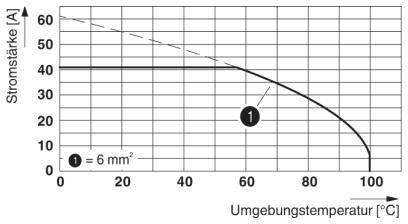

Diagram przedstawia natężenie prądu w amperach w zależności od temperatury otoczenia w stopniach Celsjusza, z linią dla przekroju kabla 6 mm². Natężenie prądu maleje wraz ze wzrostem temperatury.

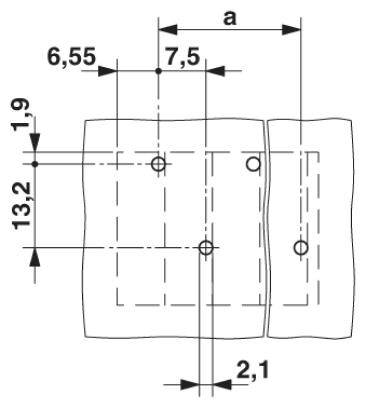

Rysunek techniczny dwóch prostokątnych obiektów z wymiarami i otworami. Wymiary: 6,55, 7,5, 2,1 oraz 13,2 jednostek.

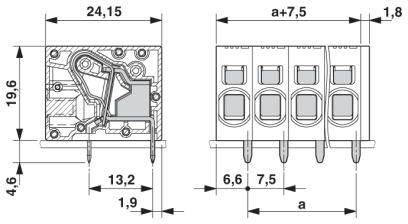

Rysunek techniczny 4-biegunowego złącza wtykowego ze szczegółowymi wymiarami w milimetrach, widok z boku i z przodu.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Terminal PCB

Wymiary siatki

7.5 mm

Ilość pinów w rzędzie

Ilość styków

Karta katalogowa (PDF)

Dostawa w pon. 24.08

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (14,94 zł / Sztuka)

747,15 zł

918,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 6 mm² Ilość styków 4

Opis 50 szt.

Dane techniczne

Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 4
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (4 - 8 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 19,6 mm
Długość pinów: 4,6 mm
Wymiary pina 1,7 x 0,8 mm
Znamionowe napięcie udarowe (III/3): 8 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 6 m²

Opakowanie: sztuka

Model katalogowy producenta: SPT 5/ 4-H-7,5-ZB

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Zaciskami sprzężynowymi Pusch-In

Wymiary siatki: 7.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 4

Ilość styków: 4

Maksymalna długość ściągania izolacji: 15 mm

Połączenie komponentów: zacisk push-in
do PCB

Natężenie znamionowe: 41 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 41 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 6 mm²

Maksymalny przekrój przewodu sztywnego: 10 mm²

Minimalna średnica przewodu (system AWG): 24

Maksymalna średnica przewodu (system AWG): 8

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Numer katalogowy producenta: 1719215

Zawartość: 50 szt.

Napięcie znamionowe: 1000 V

Szerokość produktu: 31.8 mm

Wysokość produktu: 24.2 mm

Długość produktu: 24.15 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2209303 Phoenix Contact 1719215 Terminal PCB 6 mm² Ilość styków 4 zielony 50 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209303 Phoenix Contact 1719215 Terminal PCB 6 mm² Ilość styków 4 zielony 50 szt. sztuka

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Stała komora zacisków otwartych śrubokrętem umożliwia wygodne połączenie przewodów. Pełne dopuszczenie UL 600 V dzięki kompaktowemu wykorkowi zygowemu. Obsługa i połączenie przewodu z jednego kierunku umożliwia integrację z przodu urządzenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
