Phoenix Contact 1751484 Terminal PCB 1 mm² Ilość styków 11 zielony 1 szt.

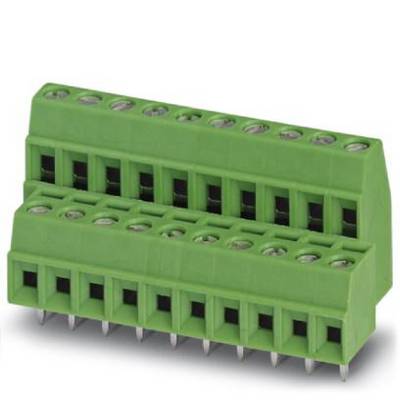

Zielony złącze z dwoma rzędami zacisków i srebrnymi stykami, odpowiednie do połączeń elektronicznych.

Zdjęcie poglądowe

Rysunek techniczny elementu z wymiarami: szerokość 3,5, długość 1,75, wysokość 11,4, rozstaw otworów 2, pozostałe wymiary 3,6 i 1,1.

Rysunek techniczny złącza z podanymi wymiarami. Przedstawia widoki boczne i czołowe wraz z wymiarami oraz rozmieszczeniem styków.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Terminal PCB

Wymiary siatki

3.5 mm

Ilość styków

Połączenie komponentów

śrubowe

do PCB

Model katalogowy producenta

MKKDS 1/11-3,5

Karta katalogowa (PDF)

Szybka dostawa w czw. 9.07

39 Sztuki

Liczba

Sztuki

Suma (28,93 zł / Sztuka)

28,93 zł

35,58 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1 mm² Ilość styków 11

Opis 1 szt.

Dane techniczne

Gwint: M2
Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 22
Wtykowe: Nie
Moment Obrotowy Dokręcenia: 0,22 Nm... 0,25 Nm
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (5 - 7 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 16,2 mm
Długość pinów: 3,5 mm
Wymiary pina: 0,5 x 0,9 mm
Znamionowe napięcie udarowe (III/3): 2,5 kV
Przekrój nominalny: 1 m²

Model katalogowy producenta: MKKDS 1/11-3,5

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Osłoną kabla

Wymiary siatki: 3.5 mm

Ilość rzędów: 2

Ilość styków: 11

Maksymalna długość ściągania izolacji: 5 mm

Połączenie komponentów: śrubowe
do PCB

Natężenie znamionowe: 8 A

Minimalny przekrój przewodu elastycznego: 0.14 mm²

Natężenie znamionowe - zaokrąglone: 8 A

Minimalny przekrój przewodu sztywnego: 0.14 mm²

Maksymalny przekrój przewodu elastycznego: 1 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 26

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Kolor: zielony

Numer katalogowy producenta: 1751484

Zawartość: 1 szt.

Napięcie znamionowe: 200 V

Szerokość produktu: 40.75 mm

Wysokość produktu: 19.7 mm

Długość produktu: 16.3 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2209326 Phoenix Contact 1751484 Terminal PCB 1 mm² Ilość styków 11 zielony 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209326 Phoenix Contact 1751484 Terminal PCB 1 mm² Ilość styków 11 zielony 1 szt.

Opis

Znana zasada połączenia umożliwia wykorzystanie w wielu zastosowaniach na całym świecie. Nieznaczne nagrzewanie dzięki najwyższej sile kontaktowej. Umożliwia podłączenie dwóch przewodów. Najmniejsza konstrukcja dla każdego przekroju przewodu. Połączenie przewodów na kilku poziomach umożliwia większą gęstość styków.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
