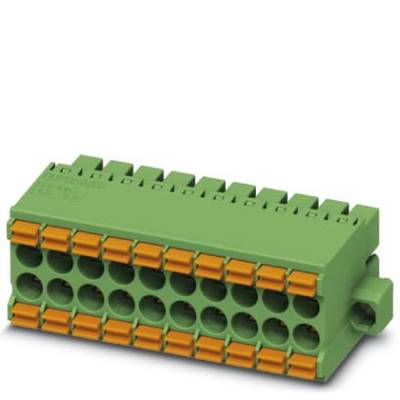

Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 12 Wymiary siatki: 3.5 mm 1790399 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
Rodzaj złącza
gniazdo
Ilość rzędów
2
Wymiary siatki
3.5 mm
Ilość pinów
12
Karta katalogowa (PDF)
57 Sztuki
Liczba
Suma (42,67 zł / Sztuka)
42,67 zł
52,48 zł
z VAT (klient indywidualny)
Cena netto
Cechy produktu
Listwa PIN
- Opis: 1 szt.
- Ilość rzędów: 2
- Ilość pinów: 12
Dane techniczne
- Liczba przyłączy: 24
- Typ izolacji: I
- Znamionowe napięcie udarowe (III/3): 2,5 kV
- SYSTEM WTYKOWY: MINI COMBICON - DFMC 1,5
- Zamek: Kołnierz Śrubowy
- Liczba potencjałów: 24
- Wysokość (wysokość bez pinów do lutowania): 13,25 mm
- Temperatura otoczenia (montaż): -5°C... 100°C
- Siła połączenia ok. 3 N
- Siła przy każdym Pol: Ok. 2 N.
- Cykle Łączeniowe 25
- Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
- Rodzaj złącza
gniazdo
- Ilość rzędów
2
- Specyfikacje klem zaciskowych
z blokadą Push-in
- Wymiary siatki
3.5 mm
- Ilość pinów
12
- Szerokość produktu
49 mm

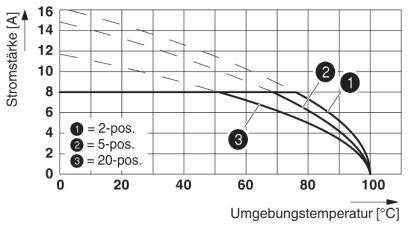

- Natężenie znamionowe
8 A
- Natężenie znamionowe - zaokrąglone
8 A
- Zawartość
1 szt.
- Maksymalna średnica przewodu (system AWG)
16
- Minimalna średnica przewodu (system AWG)
24
- Maksymalna długość ściągania izolacji
10 mm

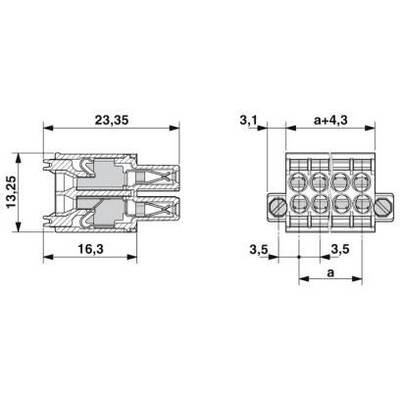

- Wymiary
(D x S x W) 23.35 x 49 x 13.25 mm
- Połączenie komponentów
zacisk push-in
klema sprężynowa
- Numer katalogowy producenta
1790399
- Kolor
zielony
- Materiał izolacyjny
PA
- Materiał styku
stop Cu, cynowany
- Wykończenie strony ze wtykami
cyna
- Napięcie znamionowe
160 V
- Wysokość produktu
13.25 mm
- Długość produktu
23.35 mm
- Maksymalny przekrój
1.5 mm²
- Minimalny przekrój
0.2 mm²
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
DFMC 1,5/12-STF-3,5
Do pobrania
Karta katalogowa
Karta katalogowa 2209372 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 12 Wymiary siatki: 3.5 mm 1790399 1 szt.
Karta katalogowa 2209372 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 12 Wymiary siatki: 3.5 mm 1790399 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209372 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 12 Wymiary siatki: 3.5 mm 1790399 1 szt.
Opis
Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Zoptymalizowany do wąskiego montażu: Obsługa i połączenie przewodowe z jednego kierunku. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej.
