Name: Phoenix Contact 1836105 Obudowa złącza pin żeńskiego na kabel MC 1,5/ 5-ST-5,08, wire-to-board, piny: 5, 8 A, 1 szt.
Brand: Phoenix Contact
SKU: 743842
Availability: InStock

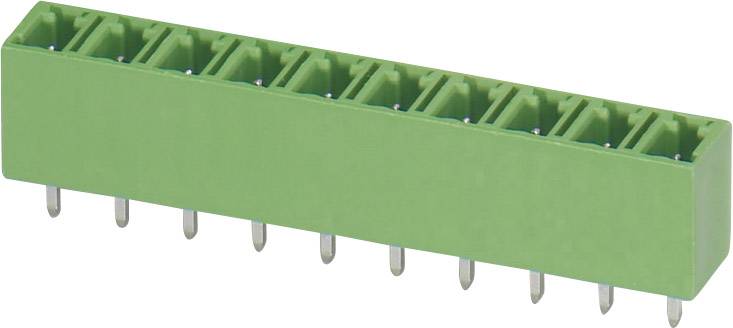

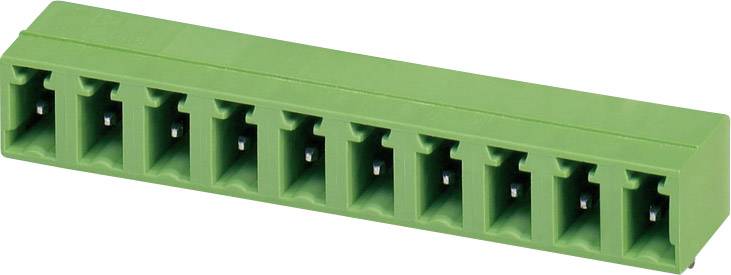

Zielony złącze wtykowe z dziesięcioma pinami, stosowane w obwodach elektronicznych.

Rysunek techniczny wtyczki z wymiarami: wysokość 11,1 mm, szerokość 15,5 mm, głębokość 6,6 mm, odległość między stykami 2,54 mm.

1/2

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

złącze męskie proste

Ilość rzędów

Seria złączy

Wymiary siatki

5.08 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Szybka dostawa w śr. 28.10

50 Sztuki

Liczba

Sztuki

Suma (21,89 zł / Sztuka)

21,89 zł

17,80 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Element wtyku

Opis: 1 szt.
Ilość rzędów: 1
Ilość pinów: 5

Dane techniczne

Typ izolacji: I
Rodzaj izolacji: PA.

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: złącze męskie proste

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: MC

Wymiary siatki: 5.08 mm

Ilość pinów w rzędzie: 5

Ilość pinów: 5

Szerokość produktu: 19.08 mm

Natężenie znamionowe: 8 A

Natężenie znamionowe - zaokrąglone: 8 A

Zawartość: 1 szt.

Maksymalna średnica przewodu (system AWG): 16

Minimalna średnica przewodu (system AWG): 28

Maksymalna długość ściągania izolacji: 7.00 mm

Wymiary: (D x S x W) 11.10 x 19.08 x 15.50 mm

Połączenie komponentów: terminal śrubowy
złącze męskie

Materiał obudowy: poliamid

Numer katalogowy producenta: 1836105

Kolor: zielony

Produkt przemysłowy: nie

Materiał styku: miedź elektrolityczna

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 320 V

Wysokość produktu: 15.50 mm

Długość produktu: 11.10 mm

Maksymalny przekrój: 1.50 mm²

Minimalny przekrój: 0.14 mm²

Model katalogowy producenta: MC 1,5/ 5-ST-5,08

Napięcie znamionowe: 250 V

Natężenie znamionowe: 8 A

Typ: MC 1,5/5-ST-5,08

Przekrój przyłącza: 1.5 mm²

Przekrój: 1.5 mm²

Kategoria przepięciowa: III

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Szerokość produktu

Phoenix Contact 1836105 Obudowa złącza pin żeńskiego na kabel MC 1,5/ 5-ST-5,08, wire-to-board, piny: 5, 8 A, 1 szt.

Numer produktu743842

Szybka dostawa w śr. 28.10

50 sztukaConrad Electronic

Ten produkt

19.08 mm

Sztuki

Min.: 1

Vielfache: 1

21,89 zł^*

Phoenix Contact 1836082 Obudowa złącza pin żeńskiego na kabel MC 1,5/ 3-ST-5,08, wire-to-board, piny: 3, 8 A, 1 szt.

Numer produktu743816

Szybka dostawa w śr. 28.10

189 sztukaConrad Electronic

15.50 mm

Sztuki

Min.: 1

Vielfache: 1

13,19 zł^*

Phoenix Contact 1836176 Obudowa złącza pin żeńskiego na kabel MC 1,5/12-ST-5,08, wire-to-board, piny: 12, 8 A, 1 szt.

Numer produktu743936

Szybka dostawa w śr. 28.10

50 sztukaConrad Electronic

60.96 mm

Sztuki

Min.: 1

Vielfache: 1

45,89 zł^*

Phoenix Contact Obudowa złącza pin żeńskiego na kabel MC Ilość pinów 10 Wymiary siatki: 5.08 mm 1836150 1 szt.

Numer produktu743908

Szybka dostawa w śr. 28.10

31 sztukaConrad Electronic

36.58 mm

Sztuki

Min.: 1

Vielfache: 1

41,29 zł^*

Phoenix Contact Obudowa złącza pin żeńskiego na kabel MC Ilość pinów 2 Wymiary siatki: 5.08 mm 1836079 1 szt.

Numer produktu743804

Szybka dostawa w śr. 28.10

370 sztukaConrad Electronic

15.50 mm

Sztuki

Min.: 1

Vielfache: 1

8,72 zł^*

Phoenix Contact Obudowa złącza pin żeńskiego na kabel MC Ilość pinów 4 Wymiary siatki: 5.08 mm 1836095 1 szt.

Numer produktu743829

Szybka dostawa w śr. 28.10

55 sztukaConrad Electronic

15.58 mm

Sztuki

Min.: 1

Vielfache: 1

17,49 zł^*

Phoenix Contact Obudowa złącza pin żeńskiego na kabel MC Ilość pinów 6 Wymiary siatki: 5.08 mm 1836118 1 szt.

Numer produktu743856

Szybka dostawa w śr. 28.10

10 sztukaConrad Electronic

22.58 mm

Sztuki

Min.: 1

Vielfache: 1

26,29 zł^*

Phoenix Contact Obudowa złącza pin żeńskiego na kabel MC Ilość pinów 7 Wymiary siatki: 5.08 mm 1836121 1 szt.

Numer produktu743869

Niedostępne

Conrad Electronic

26.08 mm

Sztuki

Min.: 1

Vielfache: 1

30,59 zł^*

Phoenix Contact Obudowa złącza pin żeńskiego na kabel MC Ilość pinów 8 Wymiary siatki: 5.08 mm 1836134 1 szt.

Numer produktu743882

Niedostępne

Conrad Electronic

29.58 mm

Sztuki

Min.: 1

Vielfache: 1

33,19 zł^*

Phoenix Contact Obudowa złącza pin żeńskiego na kabel MC Ilość pinów 9 Wymiary siatki: 5.08 mm 1836147 1 szt.

Numer produktu743896

Niedostępne

Conrad Electronic

45.72 mm

Sztuki

Min.: 1

Vielfache: 1

37,59 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 743842 Phoenix Contact 1836105 Obudowa złącza pin żeńskiego na kabel MC 1,5/ 5-ST-5,08, wire-to-board, piny: 5, 8 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 743842 Phoenix Contact 1836105 Obudowa złącza pin żeńskiego na kabel MC 1,5/ 5-ST-5,08, wire-to-board, piny: 5, 8 A, 1 szt.

Opis

Phoenix Contact 1836105 | Wtyk MINI COMBICON z połączeniem śrubowym:
Mała wysokość rodziny wtyków MC 1,5, odmierzona z rozmachem przestrzeń przyłączenia, listwy pinowe o niewielkiej wysokości i kompaktowych rastrach, indywidualne kodowanie biegunów poprzez zdjęcie rowka kodującego i włożenie do obudowy profilu kodującego. Kierunek wtyku równoległy do osi przewodu.
