Phoenix Contact 1862013 Terminal PCB 1.5 mm² Ilość styków 10 zielony 80 szt. sztuka

Zielony, wielobiegunowy złącz z mechanizmem przyciskowym, odpowiedni do bezpiecznego okablowania urządzeń elektronicznych.

Zdjęcie poglądowe

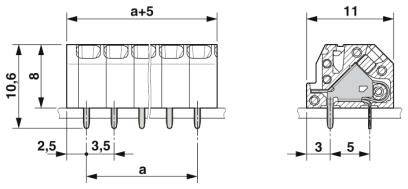

Rysunek techniczny złącza z wymiarami: szerokość a+5, wysokość 10,6, różne pomiary odległości w mm, widok przekroju z prawej strony z opisanymi wymiarami.

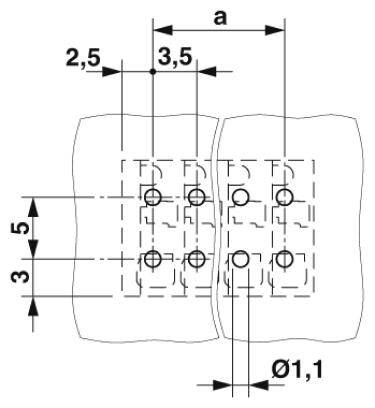

'Techniczna ilustracja wzoru otworów z kombinowanym wierceniem z wymiarami: rozstaw 3,5 cm, przesunięcie boczne 2,5 cm, średnica otworu 1,1 cm.'

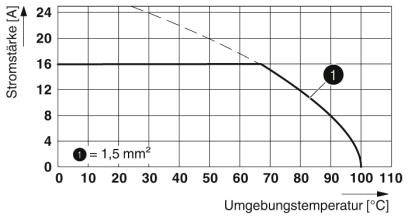

Diagram przedstawia obciążalność prądową przewodu o przekroju 1,5 mm². Oś X: temperatura otoczenia (°C). Oś Y: natężenie prądu (A). Obciążalność spada wraz ze wzrostem temperatury.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Terminal PCB

Wymiary siatki

3.5 mm

Ilość pinów w rzędzie

Ilość styków

Karta katalogowa (PDF)

Dostawa w wt. 18.08

30 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 80 szt.)

Sztuki

Suma (9,64 zł / Sztuka)

771,54 zł

948,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1.5 mm² Ilość styków 10

Opis 80 szt.

Dane techniczne

Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 10
Wykończenie powierzchni: Topiona pompa, cynowana zanurzeniowo
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (2 - 4 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 8 mm
Długość pinów: 2,6 mm
Wymiary pina 0,75 x 0,3 mm
Znamionowe napięcie udarowe (III/3): 2,5 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 1.5 m²

Opakowanie: sztuka

Model katalogowy producenta: SPTAF 1/10-3,5-IL

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Zaciskami sprzężynowymi Pusch-In

Wymiary siatki: 3.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 10

Ilość styków: 10

Maksymalna długość ściągania izolacji: 8 mm

Połączenie komponentów: zacisk push-in
do PCB

Natężenie znamionowe: 16 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 16 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 24

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Numer katalogowy producenta: 1862013

Zawartość: 80 szt.

Napięcie znamionowe: 160 V

Szerokość produktu: 36.5 mm

Wysokość produktu: 10.6 mm

Długość produktu: 11 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2209492 Phoenix Contact 1862013 Terminal PCB 1.5 mm² Ilość styków 10 zielony 80 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209492 Phoenix Contact 1862013 Terminal PCB 1.5 mm² Ilość styków 10 zielony 80 szt. sztuka

Opis

Beznarzędziowy, oszczędzające czas podłączenie push-in. Zdefiniowana siła nacisku zapewnia długotrwały stabilny kontakt. Intuicyjna obsługa dzięki kolorowemu włącznikowi. Niewielki rozmiar elementów do zastosowań w miejscach o krytycznym znaczeniu. Szybkie i wygodne testowanie dzięki zintegrowanej możliwości kontroli.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
