Phoenix Contact 1869156 Terminal PCB 1.5 mm² Ilość styków 11 zielony 1 szt. sztuka

Zielony elektryczny złącz z ośmioma zaciskami, odpowiedni do okablowania w urządzeniach elektronicznych lub tablicach rozdzielczych.

Zdjęcie poglądowe

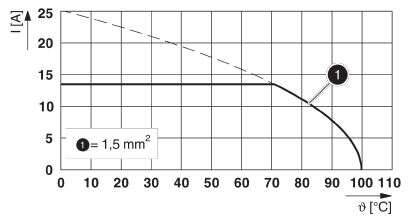

Diagram przedstawia obciążalność prądową (I w amperach) w zależności od temperatury (θ w stopniach Celsjusza) dla przewodu o przekroju 1,5 mm². Obciążalność spada wraz ze wzrostem temperatury.

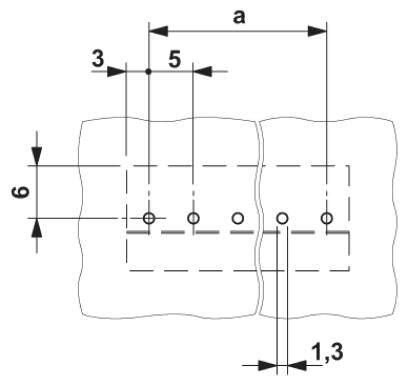

Rysunek techniczny: Dwa nakładające się prostokąty z połączeniami punktowymi. Wymiary: 6 w pionie, 3 w poziomie, a na górze, 5 wewnątrz, 1,3 na dole.

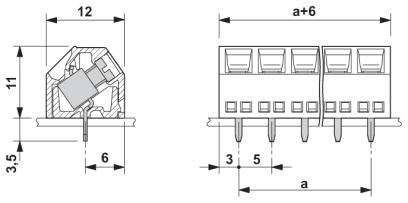

Rysunek techniczny złącza z wymiarami: wysokość, szerokość oraz rozstaw otworów są podane. Przedstawia przekrój poprzeczny oraz widok z przodu.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Terminal PCB

Wymiary siatki

5 mm

Ilość pinów w rzędzie

Ilość styków

Karta katalogowa (PDF)

Szybka dostawa w pt. 10.07

6 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (12,67 zł / Sztuka)

12,67 zł

15,58 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 6 sztuka

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1.5 mm² Ilość styków 11

Opis 1 szt.

Dane techniczne

Gwint śrub m3
Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 11
Wtykowe: Nie
Moment Obrotowy Dokręcenia: 0,5 Nm... 0,6 Nm
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (5 - 7 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 11 mm
Długość pinów: 3,5 mm
Wymiary pina: 0,5 x 1 mm
Znamionowe napięcie udarowe (III/3): 4 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 1.5 m²

Opakowanie: sztuka

Model katalogowy producenta: SMKDSN 1,5/11

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z Osłoną kabla

Wymiary siatki: 5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 11

Ilość styków: 11

Maksymalna długość ściągania izolacji: 6 mm

Połączenie komponentów: śrubowe
do PCB

Natężenie znamionowe: 13.5 A

Minimalny przekrój przewodu elastycznego: 0.14 mm²

Natężenie znamionowe - zaokrąglone: 13.5 A

Minimalny przekrój przewodu sztywnego: 0.14 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 26

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Kierunek operacji: pod kątem do PCB

Numer katalogowy producenta: 1869156

Zawartość: 1 szt.

Napięcie znamionowe: 400 V

Szerokość produktu: 56 mm

Wysokość produktu: 14.5 mm

Długość produktu: 16 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2209503 Phoenix Contact 1869156 Terminal PCB 1.5 mm² Ilość styków 11 zielony 1 szt. sztuka

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209503 Phoenix Contact 1869156 Terminal PCB 1.5 mm² Ilość styków 11 zielony 1 szt. sztuka

Opis

Znana zasada połączenia umożliwia wykorzystanie w wielu zastosowaniach na całym świecie. Nieznaczne nagrzewanie dzięki najwyższej sile kontaktowej. Umożliwia podłączenie dwóch przewodów. Podłączenie ukośne umożliwia wielorzędowe ułożenie na płytce drukowanej. Najmniejsza konstrukcja dla każdego przekroju przewodu.
