Phoenix Contact 1984840 Terminal PCB 1.5 mm² Ilość styków 10 zielony 100 szt.

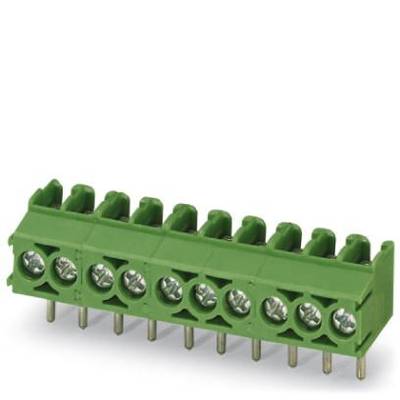

Zdjęcie poglądowe

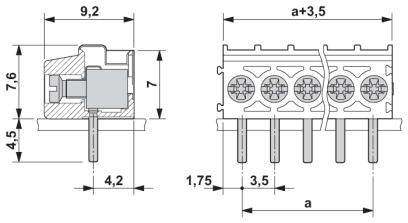

Rysunek techniczny złącza elektrycznego z wymiarami. Przedstawia widok z boku i widok czołowy z podziałką oraz oznaczeniami długości.

Diagram przedstawia natężenie prądu w zależności od temperatury otoczenia. Przy 0°C prąd wynosi 30A, a przy 100°C spada do 18A. Przewód: 1,5 mm².

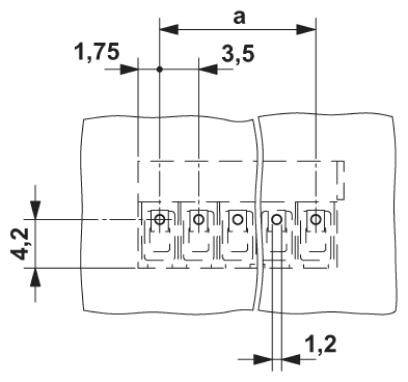

Rysunek techniczny złącza z wymiarami: szerokość 3,5 mm, wysokość 4,2 mm, odstępy 1,75 mm i 1,2 mm.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Terminal PCB

Wymiary siatki

3.5 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

śrubowe

do PCB

Karta katalogowa (PDF)

Dostawa w pon. 21.09

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 100 szt.)

Sztuki

Suma (8,61 zł / Sztuka)

860,98 zł

1059,01 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Zgłoś wątpliwości prawne

Cechy produktu

Terminal PCB 1.5 mm² Ilość styków 10

Opis 100 szt.

Dane techniczne

Gwint: M2
Rodzaj Montażu: Lutowanie Falowe
Liczba przyłączy: 10
Wtykowe: Nie
Moment Obrotowy Dokręcenia: 0,22 Nm... 0,25 Nm
Wykończenie powierzchni: Galwanicznie ocynkowane
Powierzchnia Metalowa Obszaru Lutowania (Powłoka): Cyna (3 - 12 Μm Sn)
Materiał izolacyjny PA
Typ izolacji: I
Wysokość (wysokość bez pinów do lutowania): 7,55 mm
Długość pinów: 4,5 mm
Wymiary pina: Ø 0,9 mm
Znamionowe napięcie udarowe (III/3): 2,5 kV
Częstotliwość: Od 10 Do 150 Do 10 Hz
Przekrój nominalny: 1.5 m²

Model katalogowy producenta: PT 1,5/10-3,5-V

Rodzaj produktu: Terminal PCB

PCB Cechy szczególne terminali do PCB: z siatką drucianą

Wymiary siatki: 3.5 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 10

Ilość styków: 10

Maksymalna długość ściągania izolacji: 5 mm

Połączenie komponentów: śrubowe
do PCB

Natężenie znamionowe: 17.5 A

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Natężenie znamionowe - zaokrąglone: 17.5 A

Minimalny przekrój przewodu sztywnego: 0.2 mm²

Maksymalny przekrój przewodu elastycznego: 1.5 mm²

Maksymalny przekrój przewodu sztywnego: 1.5 mm²

Minimalna średnica przewodu (system AWG): 26

Maksymalna średnica przewodu (system AWG): 16

Materiał styku: stop Cu, cynowany

Materiał obudowy: poliamid

Kolor: zielony

Numer katalogowy producenta: 1984840

Zawartość: 100 szt.

Napięcie znamionowe: 200 V

Szerokość produktu: 35 mm

Wysokość produktu: 12.05 mm

Długość produktu: 9.15 mm

Do pobrania

Karta katalogowa

Karta katalogowa 2209573 Phoenix Contact 1984840 Terminal PCB 1.5 mm² Ilość styków 10 zielony 100 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209573 Phoenix Contact 1984840 Terminal PCB 1.5 mm² Ilość styków 10 zielony 100 szt.

Opis

Znana zasada połączenia umożliwia wykorzystanie w wielu zastosowaniach na całym świecie. Nieznaczne nagrzewanie dzięki najwyższej sile kontaktowej. Duże możliwości zaciskania dzięki prostokątnej przestrzeni do zaciskania. Umożliwia podłączenie dwóch przewodów. Zatrzask z boku pozwala na indywidualne zestawienie różnych liczb biegunów.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
