Phoenix Contact 2702863 RAD-2400-IFS-JP Moduł zdalny PLC

Zielony, prostokątny elektroniczny przyrząd z wieloma złączami na górnej powierzchni. Służy do przetwarzania sygnałów przemysłowych.

Zdjęcie poglądowe

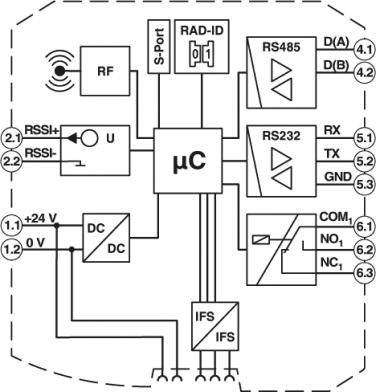

Schemat elektronicznego planu połączeń z interfejsami RF, RS485 i RS232, mikrokontrolerem oraz różnymi złączami.

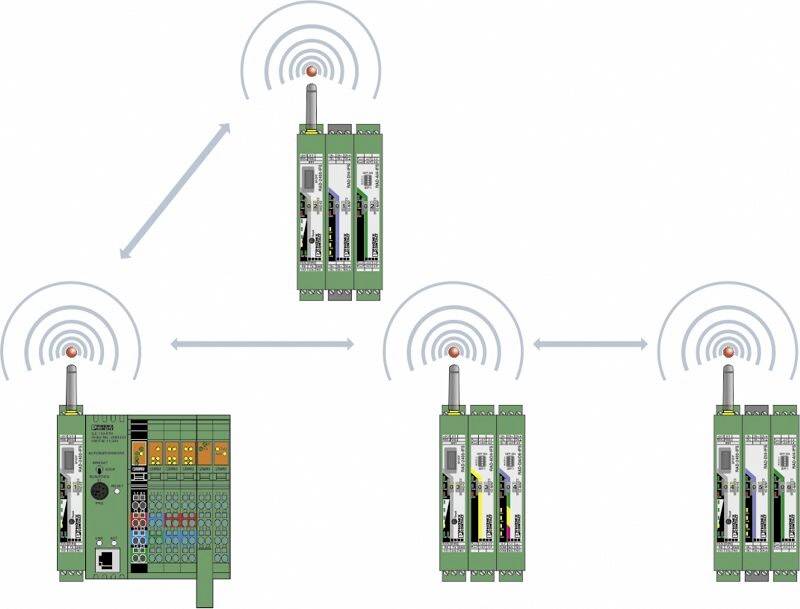

Obraz przedstawia sieć czterech zielonych modułów połączonych bezprzewodowo. Strzałki rozpoczynają się w prawym górnym rogu.

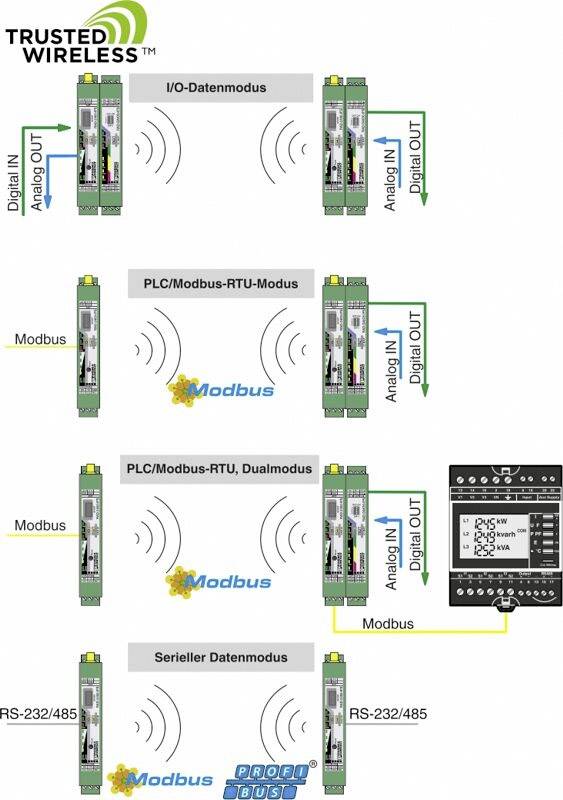

Prezentacja systemu komunikacyjnego z Modbus i PROFIBUS, przedstawiająca cyfrowe i analogowe wejścia/wyjścia.

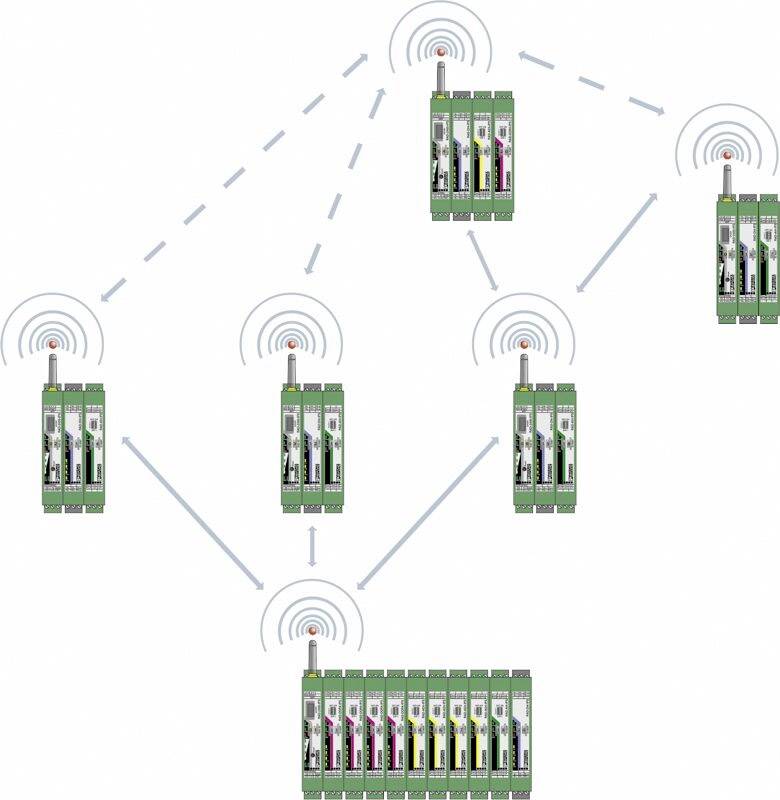

Diagram przedstawia bezprzewodową sieć komunikacyjną między wieloma zielonymi urządzeniami połączonymi za pomocą fal radiowych.

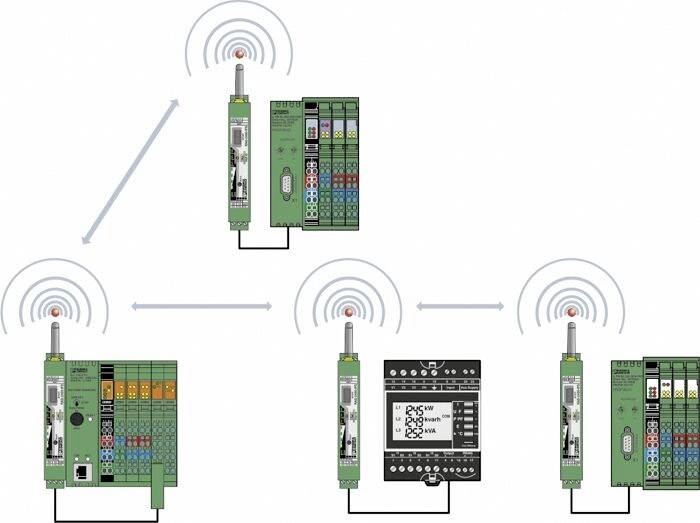

Schemat blokowy przedstawia pięć modułów elektronicznych komunikujących się bezprzewodowo, co jest zobrazowane za pomocą falistych linii.

Diagram przedstawia połączenie RS-485 ze złączem COMBICON. D(B)+ z (4.2) do D(B)+, oraz D(A)- z (4.1) do D(A)-.

Schemat połączeń przedstawia okablowanie RS-232 między złączami COMBICON a D-SUB-9: RX (5.1 do 2), TX (5.2 do 3), GND (5.3 do 5).

Rysunek techniczny urządzenia elektronicznego z wymiarami: szerokość 99 mm, wysokość 114,5 mm, głębokość 17,5 mm. Widok z przodu i z boku.

Diagram przedstawia połączenie COMBICON RS-232 z PLC D-SUB-9. RX, TX oraz GND są połączone strzałkami, oznaczonymi numerami pinów.

1/10

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 9.11

Liczba

Sztuki

Suma (1974,80 zł / Sztuka)

1974,80 zł

2429,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Temperatura otoczenia (przechowywanie/transport): Od -40°C do +85°C.
Kategoria przepięcia: II
Materiał obudowy: PA 6.6-FR
ZAKRES NAPIĘCIA ZASILAJĄCEGO: 19.2 V/DC - 30.5 V/DC
Złącze antenowe: RSMA (żeńskie)
Częstotliwość: 2400 MHz
Zakres częstotliwości: 2.4002 GHz - 2.4785 GHz
Liczba grup kanałów: 8
Liczba kanałów dla każdej grupy: 55
Odstęp sąsiedniokanałowy: 1.3 MHz.
Przekrój przewodu: 0.2 mm2 - 2.5 m²
Przekrój przewodu AWG 24 - 14
Długość zdejmowania izolacji: 7 mm
Moment obrotowy dokręcenia 0.6 Nm
Gwint śrub M3

Model katalogowy producenta: RAD-2400-IFS-JP

Rodzaj produktu: Moduł zdalny PLC

Pobór prądu: 6 A

Numer katalogowy producenta: 2702863

Specyfikacja: Połączenie śrubowe

Wymiary: (D x S x W) 114.5 x 17.5 x 116 mm

Szerokość produktu: 17.5 mm

Wysokość produktu: 116 mm

Długość produktu: 114.5 mm

Interfejs: Interfejs konfiguracyjny RS-232, RS-485

Maksymalna temperatura otoczenia: +70 °C

Minimalna temperatura otoczenia: -40 °C

Do pobrania

Karta katalogowa

Karta katalogowa 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP Moduł zdalny PLC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP Moduł zdalny PLC

Opis

Pasmo częstotliwości 2,4 GHz bez licencji. Zasięg do kilku kilometrów dzięki regulowanej szybkości transmisji danych przez interfejs radiowy. Szybkie i łatwe uruchomienie bez programowania. Wysoka niezawodność dzięki technologii Trusted-Wireless-2.0 (szyfrowanie AES, metoda przeskoku częstotliwości i zarządzanie koegzystencji). Sieć mesh dla 250 uczestników. Wbudowany interfejs RS-232/RS-485. Możliwość rozszerzania modularnego do 32 modułów rozszerzeń i/o Rozszerzony zakres temperatur -40°C... +70 °C.
