Name: Phoenix Contact 2800906 CB E1 24DC/8A NO P Wyłącznik automatyczny 1 szt.
Brand: Phoenix Contact
SKU: 2209912
Availability: SoldOut

Element elektroniczny z napisem 'PHOENIX CONTACT', zawierający specyfikacje techniczne i styki przyłączeniowe u dołu.

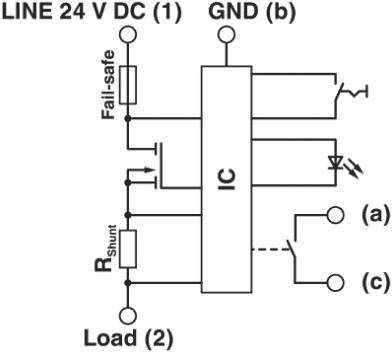

'Schemat elektryczny dla linii prądu stałego 24V z IC, GND, R_Shunt, bezpiecznikiem, połączeniami LED i oznaczeniami Linia (1), Obciążenie (2), GND (b), Awaryjne.'

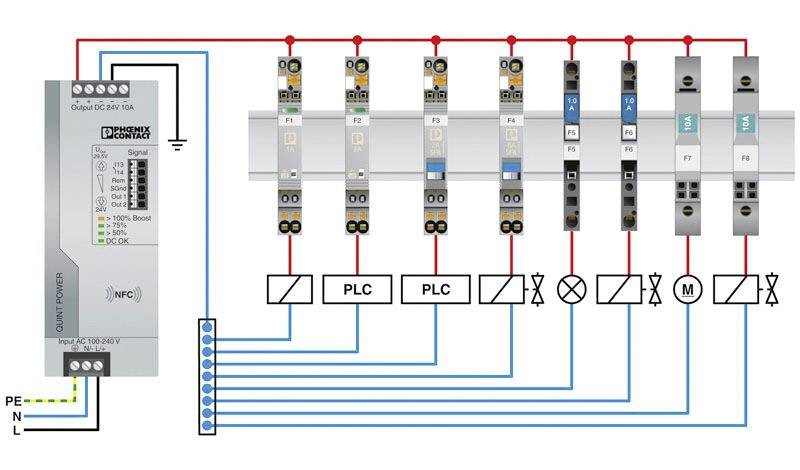

'Schemat elektrycznego systemu z rozdzielaczem, pięcioma bezpiecznikami, dwoma sterownikami PLC oraz trzema przełącznikami i silnikiem.'

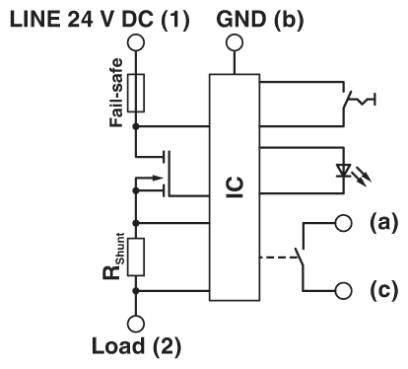

'Schemat bloku IC: Wejścia LINE 24 V DC (1) i GND (b); Wyjścia Load (2), Fall-safe, R_Shunt; Przyłącza (a), (c).'

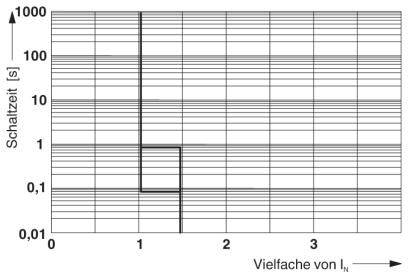

Diagram zależności czasu zadziałania od wartości prądu: Na osi y naniesiono czas zadziałania w sekundach, na osi x – wielokrotności prądu znamionowego IN. Linia główna przy 1 IN.

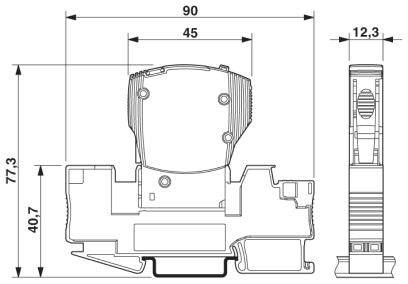

Rysunek techniczny urządzenia z wymiarami: szerokość 90 mm, wysokość 77,3 mm, głębokość 12,3 mm. Przedstawia widok z przodu i z boku.

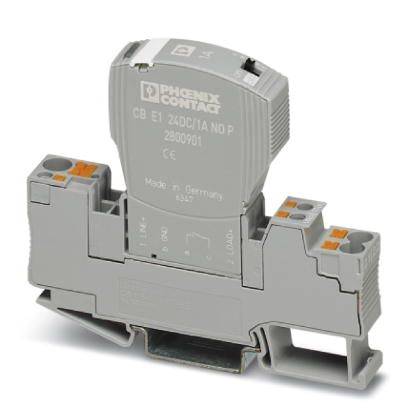

Szary wyłącznik ochronny Phoenix Contact CB E1 z pomarańczowymi zaciskami do montażu na szynie DIN. Model: 24V DC/1A NO P.

1/7

Zdjęcie poglądowe

Rodzaj produktu

Wyłącznik automatyczny

Specyfikacja

Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów

złącze wtykowe

Kolor

szary

Minimalna temperatura

+50 °C

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (299,00 zł / Sztuka)

299,00 zł

243,09 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa palności wg UL 94: V-0
Rodzaj montażu: Na podstawie bazowego
Liczba biegunów: 1
Kształt: Wtyk
Typ bezpiecznika: Elektroniczny
Mierzone napięcie szczytowe: 0,5 kV
Napięcie robocze 24 V DC
Prąd spoczynkowy I0: typ. 8 ma (gdy urządzenie jest włączone)
Strata mocy: 1,21 w (w trybie znamionowym)
Obniżenie temperatury: 7,2 a (przy 50°C)
Rodzaj wyzwalania: E (elektroniczny)
Wymagane zabezpieczenie: Nie jest wymagane, zintegrowany element Fail-Safe
Wytrzymałość napięciowa: Maks. 30 V DC (obwód obciążeniowy)
Spadek napięcia: 100 mV (PRZY IN)
Czas wyłączenia obwodu obciążenia: 100 ms (patrz charakterystyka czasu/prądu)

Rodzaj produktu: Wyłącznik automatyczny

Specyfikacja: Elektroniczny wyłącznik bezpieczeństwa

Połączenie komponentów: złącze wtykowe

Kolor: szary

Minimalna temperatura: +50 °C

Maksymalna temperatura: -25 °C

: IP30

Długość produktu: 52 mm

Szerokość produktu: 12.3 mm

Wysokość produktu: 45 mm

Zawartość: 1 szt.

Model katalogowy producenta: CB E1 24DC/8A NO P

Wymiary: (D x S x W) 52 x 12.3 x 45 mm

: 8 A

: Other

: 12.3

: 45 mm

: 52 mm

: Plug

: 1

: Other

: -25-50 °C

Do pobrania

Karta katalogowa

Karta katalogowa 2209912 Phoenix Contact 2800906 CB E1 24DC/8A NO P Wyłącznik automatyczny 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209912 Phoenix Contact 2800906 CB E1 24DC/8A NO P Wyłącznik automatyczny 1 szt.

Opis

Kompaktowa konstrukcja z drobnymi stopniowanymi prądami znamionowymi. Możliwość rozszerzania modularnego dzięki jednolitej, wtykowa koncepcji obudowy.
