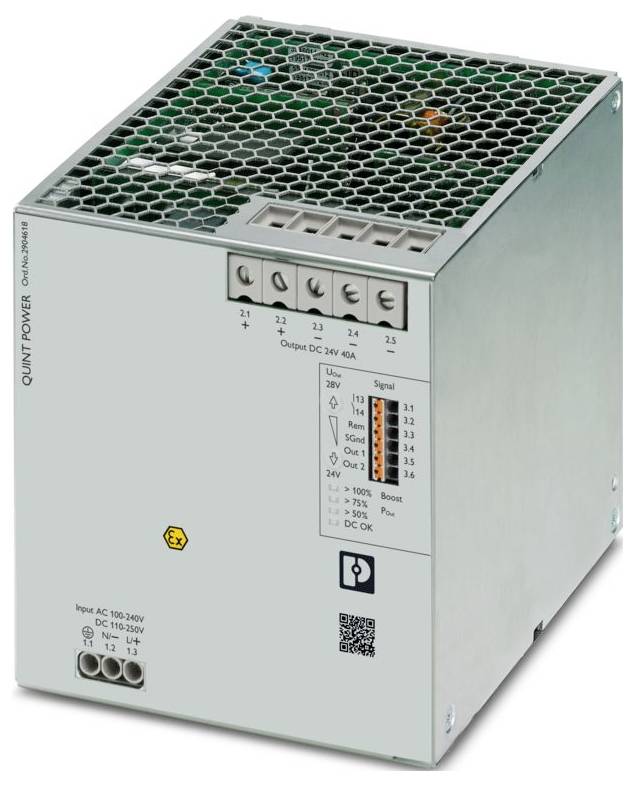

Zdjęcie poglądowe
Phoenix Contact 2904618 zasilanie elektryczne Zużycie (StandBy) 3 W 24 V/DC 40 A 1072 VA Opis 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (2469,00 zł / Sztuka)
2469,00 zł
2007,32 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: QUINT POWER
- Typ połączenia: Połączenie wtykowe
- Szerokość: 120 mm
- Wysokość: 130 mm
- Głębokość: 140 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... 75 °C (> 60 °C Obniżanie wartości znamionowych: 2,5 %/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-4-10
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 5 Hz ... Poszukiwanie rezonansowe 100 Hz 0,7 g, 90 min., częstotliwość rezonansowa 0,7 g, 90 min. (zgodnie z DNV GL Class A)
- 5 Hz ... Poszukiwanie rezonansowe 100 Hz 2,3 g, 90 min., częstotliwość rezonansowa 2,3 g, 90 min. (zgodnie z klasą C DNV GL) zamontowane przy użyciu UWA 130 - 2901664
- Końcówka odizolowanego przewodu: 10 mm
- Przekrój przewodu giętkiego min.: 0,5 mm²
- Maksymalny przekrój przewodu giętkiego: 1,5 mm²
- Przekrój przewodu sztywnego min.: 0,5 mm²
- Maksymalny przekrój przewodu sztywnego: 1,5 mm²
- Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
- Minimalny moment dokręcania: 1,2 Nm
- Zgodność/Zatwierdzenia: Zgodność/Zatwierdzenia
- ATEX: SIQ 23 ATEX 161 X; II 3 G Ex ec ic nC IIC T4 Gc
- IECEx: IECEx SIQ 23.0001X;Ex ec ic nC IIC T4 Gc
- Zakres częstotliwości: 50 Hz 60 Hz
- Klasa ochrony: I
- Częstotliwość: 50 Hz
- Zakres napięcia wejściowego: 110 V DC ... 250 V DC
- Zakres napięcia wejściowego: 110 V DC ... 250 V prądu stałego -18% ... +40 %
- Maksymalna odporność na napięcie: 300 V AC 60 s
- Prąd rozruchowy: typ. 12 A (przy 25 °C)
- Całka prądu rozruchowego (I2t):< 0,3 A2s
- Ograniczenie prądu rozruchowego: 12 A (po 1 ms)
- Czas podtrzymania zasilania: typowo 27 ms (120 V AC); typowo 27 ms (prąd przemienny 230 V)
- Pobór prądu: 12 A (110 V DC); 5 A (250 V DC)
- Znamionowy pobór mocy: 1072 VA
- Typowy czas uruchomienia: 300 ms (z TRYBU UŚPIENIA)
- Czas włączenia:< 1 sekunda
- Bezpiecznik wejściowy: 16 A (zwłoczny, wewnętrzny)
- Dobór odpowiedniego bezpiecznika do ochrony wejścia: 16 A ... 20 A (cecha B, C, D, K lub podobna)
- Sprawność: typ. 94,7% (120 V AC); typ. 95,7% (prąd przemienny 230 V)
- Charakterystyka wyjściowa: U/I Advanced; Smart HICCUP; FUSE MODE
- Znamionowe napięcie wyjściowe: 24 V DC
- Zakres ustawień napięcia wyjściowego (USet): 24 V DC ... 28 V DC (moc stała)
- Prąd wyjściowy znamionowy (IN): 40 A
- Wzmocnienie statyczne (ISt.Boost): 45 A
- Dynamiczne wzmocnienie (IDyn.Boost): 60 A (5 s)
- Selektywne wyłączanie bezpiecznika (ISFB): 215 A (15 ms)
- Magnetyczny wyzwalacz bezpieczeństwa: A1...A40 / B2...B25 / C1...C13 / Z1...Z16
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Możliwość wstecznego zasilania: ≤ 35 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP):< 30 V DC (podwójne zabezpieczenie z wyłączeniem w ciągu 20 ms)
- Tętnienia resztkowe:< 40 mVSS (przy wartościach nominalnych)
- Czas wejścia:< 60 ms (UOut = 10 % ... 90 %)
- Możliwość połączenia szeregowego: tak
- Maksymalna strata mocy na biegu jałowym:< 5 W (prąd przemienny 120 V);< 5 W (prąd przemienny 230 V)
- Maksymalna strata mocy przy obciążeniu znamionowym:< 55 W (prąd przemienny 120 V);< 44 W (prąd przemienny 230 V)
- Utrata zasilania w TRYBIE UŚPIENIA:< 3 W (prąd przemienny 120 V);< 3 W (prąd przemienny 230 V)
- Możliwość połączenia równoległego: tak, dla zapewnienia redundancji i zwiększonej wydajności
- Zabezpieczenie strony wtórnej: elektroniczne, termomagnetyczne, termiczne
- Wejście: 2 kV (poziom surowości testu 4 – symetryczne); 4 kV (poziom surowości testu 4 – niesymetryczne)
- Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Sygnał: 4 kV (poziom surowości testu 4 – niezrównoważony)
- Typy sygnalizacji: LED; Bezpotencjałowy styk sygnałowy; Aktywne wyjście sygnału Out1 (cyfrowe, konfigurowalne); Aktywne wyjście sygnału Out2 (cyfrowe, analogowe, konfigurowalne); Styk zdalny; Masa sygnału SGnd
- Domyślnie: zamknięte (UOut> 0,9 Uset)
- Cyfrowe: 24 V DC 1 A; 30 V AC/DC 0,5 A
- Analogowe: 4 mA ... 20 mA ±5 % (obciążenie ≤400 Ω)
- Masa sygnałowa SGnd: Potencjał odniesienia dla Out1, Out2 i Rem
- Liczba faz: 1
- Napięcie izolacji wejściowe/wyjściowe: 4 kV AC (test typu); 2 kV AC (test jednostkowy)
- Częstotliwość przełączania: 85,00 kHz ... 107,00 kHz (pomocniczy stopień przetwornicy); 45,00 kHz ... 200,00 kHz (główny stopień konwertera); 50,00 kHz ... 500,00 kHz (stopień PFC)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 908000 godz. (25 °C);> 539000 godz. (40 °C);> 243000 godzin (60 °C)
- Przewidywana żywotność (kondensatory elektrolityczne): Przewidywana żywotność (kondensatory elektrolityczne)
- Natężenie AC 40 A
- Temperatura: 25 °C
- Czas: 162000 godz.
- Dodatkowy tekst: Poziom ważności testu 2
- Wymiar montażowy: Wymiar montażowy
- Instrukcja montażu: możliwość układania w stosy: PN ≥50%, poziomo 5 mm, obok aktywnych elementów 15 mm, pionowo 50 mm
- Możliwość podłączenia: PM< 50%, poziomo 0 mm, pionowo u góry 40 mm, pionowo u dołu 20 mm
- Powłoka ochronna: tak
- Klasa palności wg UL 94 (obudowa/zaciski): V0
- Materiał obudowy: metal
- Materiał kaptura: stal nierdzewna X6Cr17
- Wykończenie panelu bocznego: aluminium
- Wysokość operacyjna: ≤ 5000 m (> 2000 m (uwaga: obniżenie mocy)
- Klasa klimatyczna: 3K22 (zgodnie z EN 60721-3-3)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 100% (przy 25°C, bez kondensacji)
- Wstrząs: 11 ms, 15 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
- Kod temperatury: T4 (-40 ... +75 °C |> 60 °C, obniżenie: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Ochrona przeciwpożarowa w pojazdach szynowych: Ochrona przeciwpożarowa w pojazdach szynowych
- Oznaczenie standardowe: Ochrona przeciwpożarowa w pojazdach szynowych
- Atmosfera wybuchowa: IEC 60079-0; IEC 60079-7; IEC 60079-11; IEC 60079-15
- CSA: CAN/CSA-C22.2 nr 61010-2-201;CSA-C22.2 nr 107.1-16
- SIQ: Schemat CB (IEC 61010-1, IEC 61010-2-201)
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Wymagania EMC dotyczące zakłóceń elektromagnetycznych: EN 61000-6-3; EN 61000-6-4
- Wymagania EMC Odporność: EN 61000-6-1; EN 61000-6-2
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Emisje prowadzone przez DNV GL: Emisje prowadzone przez DNV GL
- DNV: Klasa A
- Emisja zakłóceń DNV GL: Emisja zakłóceń DNV GL
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 8 kV (poziom surowości testu 4)
- Wyładowanie w powietrzu: 15 kV (poziom surowości testu 4)
- Uwaga: Kryterium A: 0,5 / 1 okres
- Kryterium B: 5 / 50 / 250 okresów
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 1000 A/m
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Wejście/Wyjście/Sygnał: niezbalansowany
- Napięcie: 2,5 kV
- Pole magnetyczne o częstotliwości związanej z energią: Pole magnetyczne o częstotliwości związanej z energią
- Spadki napięcia: Spadki napięcia
- Spadek napięcia: 0%
- Pole magnetyczne impulsowe: Pole magnetyczne impulsowe
- Zaburzenia przewodzone asymetryczne: Zaburzenia przewodzone asymetryczne
- Poziom testu 1: 100 kHz
- Poziom testu 2: 1 MHz
- Poziom testowy 3: 1,5 kHz 15 kHz (poziom testowy 4)
- Poziom testowy 4: 15 kHz 150 kHz (poziom testowy 4)
- Poziom testowy 5: 16,7 Hz 50 Hz 60 Hz (poziom testowy 4)
- Poziom testowy 6: 150 Hz 180 Hz (poziom testowy 4)
- Tłumiona fala oscylacyjna: Tłumiona fala oscylacyjna
- Wejście, wyjście (poziom testu 1): 100 kHz 1 MHz (poziom ważności testu 3 – zrównoważony)
- Wejście, wyjście (poziom testu 2): 10 MHz (poziom ważności testu 3 – niezrównoważony)
- Wejście, wyjście (poziom testu 3): 100 kHz 1 MHz (poziom ważności testu 3 – niezrównoważony)
- Sygnały (poziom testu 1): 100 kHz 1 MHz (poziom ważności testu 3 – symetryczny)
- Sygnały (poziom testu 2): 100 kHz 1 MHz (poziom ważności testu 3 – niezrównoważony)
- Tłumione oscylujące pole magnetyczne: Tłumione oscylujące pole magnetyczne
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
- Zastosowania kolejowe: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5;EN 50155;EN 45545-2 (HL3);EN 61373 (klasa 1B)
- Wejście sterujące (konfigurowalne) Rem: Włączanie/wyłączanie zasilania wyjściowego (TRYB UŚPIENIA)
- Praca AC: Praca AC
- Typ sieci: Sieć gwiazdy
- Typowe napięcie sieciowe: 120 V AC; 230 V AC
- Typ napięcia zasilania: DC
- Zakres częstotliwości prądu przemiennego: 50 Hz ... 60 Hz -10% ... +10 %
- Zakres częstotliwości (fN): 50 Hz ... 60 Hz -10% ... +10%; 16,7 Hz (zgodnie z EN 50163)
- Układ zabezpieczający: Zabezpieczenie przed przepięciami przejściowymi | Warystor, lampa wyładowcza
- Prąd upływu do PE:< 3,5 mA; 1,7 mA (prąd przemienny 264 V, 60 Hz)
- Praca na prądzie stałym: Praca na prądzie stałym
- Obniżanie wartości:> 60 °C ... 70 °C (2,5%/K)
- Odchylenie od reguły:< 0,5% (rozkład obciążenia statycznego 10% ... 90%);< 2% (obciążenie zmienia się dynamicznie o 10% ... 90% (10 Hz));< 0,25% (zmiana napięcia wejściowego ±10%)
- Moc wyjściowa: 960 W; 1080 W; 1440 W
- Współczynnik szczytu: typ. 1,7 (120 V AC); typ. 1,65 (prąd przemienny 230 V)
- Wyjście sygnału 1 (konfigurowalne): Wyjście sygnału 1 (konfigurowalne)
- Wyjście sygnału 2 (konfigurowalne): Wyjście sygnału 2 (konfigurowalne)
- Przekaźnik sygnałowy 13/14 (konfigurowalny): Przekaźnik sygnałowy 13/14 (konfigurowalny)
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, min.: 0,2 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, maks.: 0,75 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, min.: 0,2 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, maks.: 1,5 mm²
- Minimalny przekrój przewodu AWG: 20
- Maksymalny przekrój przewodu AWG: 16
- Maksymalny moment dokręcania: 1,5 Nm
- Wyjście sygnału: Wyjście sygnału
- Dąsy:> 100% (dioda LED świeci na żółto, moc wyjściowa)> 960 W);> 75% (dioda LED świeci na zielono, moc wyjściowa)> 720 W);> 50% (dioda LED świeci na zielono, moc wyjściowa)> 480 W)
- UOut:> 0,9 x USet (dioda LED świeci na zielono);< 0,9 x USet (dioda LED miga na zielono)
- Odległość montażowa prawa/lewa: 5 mm / 5 mm
- Odległość montażowa góra/dół: 50 mm / 50 mm
- Norma - Ograniczanie prądów harmonicznych sieci: EN 61000-3-2
- Norma – Bezpieczeństwo elektryczne: IEC 61010-2-201 (SELV)
- Norma – Ochronne napięcie bardzo niskie: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Norma - Bezpieczna separacja: IEC 61558-2-16; IEC 61010-2-201
- Norma – Bezpieczeństwo urządzeń pomiarowych, sterujących, regulacyjnych i laboratoryjnych: IEC 61010-1
- Ładowanie akumulatora: DIN 41773-1
- Zatwierdzenie – Wymagania branży półprzewodnikowej dotyczące spadków napięcia sieciowego: SEMI F47-0706, EN 61000-4-11
- EN 61558-2-16: II (≤ 5000 m)
- Zatwierdzenia UL: UL 508; UL 121201 i CSA C22.2 nr 213-17 Klasa I, Dział 2, Grupy A, B, C, D T4 (Lokalizacja niebezpieczna)
- Wymagania EMC dla zasilania: IEC 61850-3 (G,H); EN 61000-6-5 (sprzęt rozdzielczy)
- Prądy harmoniczne: Prądy harmoniczne
- Migotanie: Migotanie
- Liczba okresów: 0,5 / 1 / 5 / 50 / 250 okresów
- Tłumione fale sinusoidalne (fala pierścieniowa): Tłumione fale sinusoidalne (fala pierścieniowa)
- Zgodność ze specyfikacją testu warstwy fizycznej HART FSK: zgodność z napięciem wyjściowym UOut
- Zatwierdzenie budowy statków: DNV, BV
- Napięcie wejściowe: min. 77 V DC
- Test na szkodliwy gaz: ANSI/ISA 71.04-2013 G3 Harsh Group A
- Bezpieczeństwo funkcjonalne zgodnie z normą IEC 61508: SIL 3 dla
- Poziom testowy 7: 16,7 Hz 50 Hz 60 Hz (poziom testowy 4)
- INMETRO: DNV 19.0187 X
- Napięcie wejściowe (nominalne)
110 - 300 V/DC
- Rodzaj produktu
zasilanie elektryczne
- Minimalne napięcie wejściowe
100 V/AC
77 V/DC
- Maksymalne napięcie wejściowe
240 V/AC
250 V/DC
- Maksymalne natężenie wyjściowe
40 A
- Prąd wyjściowy (maks.) - zaokrąglony
40 A
1072 VA
- Rodzaj wyjścia zasilacza
regulowane
- Ilość faz
1
- Maksymalne napięcie wyjściowe
24 V/DC
- Połączenie komponentów
śrubowe
Wciskane złącze sprężynowo-klatkowe
- Wymiary
(D x S x W) 140 x 120 x 130 mm
- Maksymalne napięcie wyjściowe
28 V/DC
- Minimalne napięcie wyjściowe
24 V/DC
- Temperatura pracy (maks.)
75 °C
- Maksymalna temperatura pracy
75 °C
- Minimalna temperatura pracy
60 °C
- Minimalna temperatura robocza
-40 °C
- Numer katalogowy producenta
2904618
- Zawartość
1 szt.
- Średni czas bezawaryjnej pracy (MTBF)
908000 h
- Specyfikacje zasilacza
powłoka ochronna
- Szerokość produktu
120 mm
- Wysokość produktu
130 mm
- Długość produktu
140 mm
IP20
- Maksymalna temperatura
75 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
QUINT4-PS/1AC/24DC/40/+
- Zużycie (StandBy)
3 W
- Sprawność
94.7 %
- Głębokość produktu
140 mm
- Wysokość montażowa
130 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579793 Phoenix Contact 2904618 zasilanie elektryczne Zużycie (StandBy) 3 W 24 V/DC 40 A 1072 VA Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579793 Phoenix Contact 2904618 zasilanie elektryczne Zużycie (StandBy) 3 W 24 V/DC 40 A 1072 VA Opis 1 szt.
Opis
Zasilacz impulsowy QUINT POWER, zaciski śrubowe, montaż na szynie DIN, wejście: 1-fazowe, wyjście: 24 V DC / 40 A
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
Często wyszukiwane Zasilacze na szynę DIN:
Ostatnio oglądane
(* Podane ceny są cenami netto)
-12%
Conrad Electronic
729,00 zł
639,00 zł*
519,00 zł*
Conrad Electronic
89,99 zł*
Conrad Electronic
88,49 zł*
Conrad Electronic
99,99 zł*
Conrad Electronic
2179,00 zł*
Conrad Electronic
119,00 zł*
Conrad Electronic
60,49 zł*
Conrad Electronic
67,49 zł*
Conrad Electronic
119,00 zł*
Conrad Electronic
44,99 zł*
Conrad Electronic
44,99 zł*
Conrad Electronic
73,49 zł*
-9%
Conrad Electronic
109,00 zł
98,99 zł*
