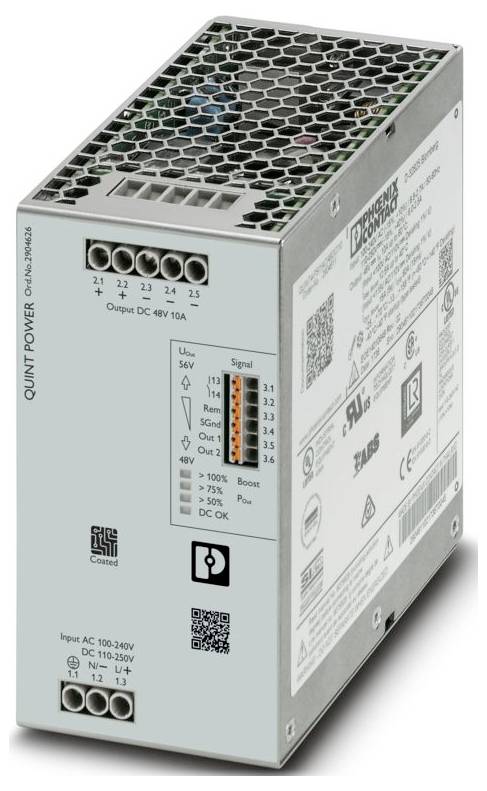

Zdjęcie poglądowe
Phoenix Contact 2904626 zasilanie elektryczne 48 V/DC 10 A 519 VA Opis 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (1689,00 zł / Sztuka)
1689,00 zł
1373,17 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: QUINT POWER
- Typ połączenia: Połączenie wtykowe
- Szerokość: 122 mm
- Wysokość: 130 mm
- Głębokość: 73 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 70 °C (> 60 °C Obniżanie wartości znamionowych: 2,5 %/K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-4-18
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 5 Hz ... Poszukiwanie rezonansowe 100 Hz 2,3 g, 90 min., częstotliwość rezonansowa 2,3 g, 90 min. (zgodnie z DNV GL Class C)
- Końcówka odizolowanego przewodu: 8 mm
- Przekrój przewodu giętkiego min.: 0,2 mm²
- Maksymalny przekrój przewodu giętkiego: 1,5 mm²
- Przekrój przewodu sztywnego min.: 0,2 mm²
- Maksymalny przekrój przewodu sztywnego: 1 mm²
- Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
- Minimalny moment dokręcania: 0,5 Nm
- Zakres częstotliwości: 50 Hz 60 Hz
- Klasa ochrony: I
- Częstotliwość: 50 Hz
- Zakres napięcia wejściowego: 110 V DC ... 250 V DC
- Zakres napięcia wejściowego: 110 V DC ... 250 V prądu stałego -18% ... +40 %
- Maksymalna odporność na napięcie: 300 V AC 60 s
- Prąd rozruchowy: typ. 11 A (przy 25 °C)
- Całka prądu rozruchowego (I2t):< 0,4 A2s
- Ograniczenie prądu rozruchowego: 11 A (po 1 ms)
- Czas podtrzymania zasilania: typowo 32 ms (120 V AC); typowo 32 ms (prąd przemienny 230 V)
- Pobór prądu: 6 A (110 V DC); 2,5 A (250 V DC)
- Znamionowy pobór mocy: 519 VA
- Typowy czas uruchomienia: 300 ms (z TRYBU UŚPIENIA)
- Czas włączenia:< 1 sekunda
- Bezpiecznik wejściowy: 12 A (zwłoczny, wewnętrzny)
- Dobór odpowiedniego bezpiecznika do ochrony wejścia: 10 A ... 16 A (cecha B, C, D, K lub podobna)
- Sprawność: typ. 94% (120 V AC); typ. 95% (prąd przemienny 230 V)
- Charakterystyka wyjściowa: U/I Advanced; Smart HICCUP; FUSE MODE
- Znamionowe napięcie wyjściowe: 48 V DC
- Zakres ustawień napięcia wyjściowego (USet): 48 V DC ... 56 V DC (moc stała)
- Prąd wyjściowy znamionowy (IN): 10 A
- Wzmocnienie statyczne (IStat.Boost): 12,5 A
- Dynamiczne wzmocnienie (IDyn.Boost): 15 A (5 s)
- Selektywne wyłączanie bezpiecznika (ISFB): 60 A (15 ms)
- Magnetyczny wyzwalacz bezpieczeństwa: A1...A13 / B2...B6 / C1...C3 / Z1...Z10
- Zabezpieczenie przed zwarciem: tak
- Bezpieczny w stanie bezczynności: tak
- Możliwość wstecznego zasilania: ≤ 60 V DC
- Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 60 V DC
- Tętnienia resztkowe:< 70 mVSS (przy wartościach nominalnych)
- Czas wejścia:< 1 s (UOut = 10 % ... 90 %)
- Możliwość połączenia szeregowego: tak
- Maksymalna strata mocy na biegu jałowym:< 5 W (prąd przemienny 120 V);< 5 W (prąd przemienny 230 V)
- Maksymalna strata mocy przy obciążeniu znamionowym:< 36 W (prąd przemienny 120 V);< 28 W (prąd przemienny 230 V)
- Utrata zasilania w TRYBIE UŚPIENIA:< 5 W (prąd przemienny 120 V);< 5 W (prąd przemienny 230 V)
- Możliwość połączenia równoległego: tak, dla zapewnienia redundancji i zwiększonej wydajności
- Zabezpieczenie strony wtórnej: elektroniczne, termomagnetyczne, termiczne
- Wejście: 2 kV (poziom surowości testu 4 – symetryczne); 4 kV (poziom surowości testu 4 – niesymetryczne)
- Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
- Sygnał: 4 kV (poziom surowości testu 4 – niezrównoważony)
- Typy sygnalizacji: LED; Bezpotencjałowy styk sygnałowy; Aktywne wyjście sygnału Out1 (cyfrowe, konfigurowalne); Aktywne wyjście sygnału Out2 (cyfrowe, analogowe, konfigurowalne); Styk zdalny; Masa sygnału SGnd
- Domyślnie: zamknięte (UOut> 0,9 Uset)
- Cyfrowe: 24 V DC 20 mA
- Analogowe: 4 mA ... 20 mA ±5 % (obciążenie ≤400 Ω)
- Masa sygnałowa SGnd: Potencjał odniesienia dla Out1, Out2 i Rem
- Liczba faz: 1
- Napięcie izolacji wejściowe/wyjściowe: 4 kV AC (test typu); 2 kV AC (test jednostkowy)
- Częstotliwość przełączania: 90,00 kHz ... 110,00 kHz (pomocniczy stopień przetwornicy); 70,00 kHz ... 330,00 kHz (główny stopień konwertera); 50,00 kHz ... 70,00 kHz (stopień PFC)
- Średni czas międzyawaryjny (IEC 61709, SN 29500):> 1 100 000 godzin (25 °C);> 676000 godzin (40 °C);> 317000 godzin (60 °C)
- Przewidywana żywotność (kondensatory elektrolityczne): Przewidywana żywotność (kondensatory elektrolityczne)
- Natężenie AC 10 A
- Temperatura: 25 °C
- Czas: 292000 godz.
- Dodatkowy tekst: Poziom ważności testu 2
- Wymiar montażowy: Wymiar montażowy
- Instrukcja montażu: możliwość układania w stosy: PN ≥50%, poziomo 5 mm, obok aktywnych elementów 15 mm, pionowo 50 mm
- Możliwość podłączenia: PM< 50%, poziomo 0 mm, pionowo u góry 40 mm, pionowo u dołu 20 mm
- Powłoka ochronna: tak
- Klasa palności wg UL 94 (obudowa/zaciski): V0
- Materiał obudowy: metal
- Materiał kaptura: stal nierdzewna X6Cr17
- Wykończenie panelu bocznego: aluminium
- Wysokość operacyjna: ≤ 5000 m (> 2000 m (uwaga: obniżenie mocy)
- Klasa klimatyczna: 3K3 (zgodnie z EN 60721)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 100% (przy 25°C, bez kondensacji)
- Wstrząs: 18 ms, 30 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
- Kod temperatury: T4 (-25 ... +70 °C |> 60 °C, obniżenie: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 nr 60950-1-07;CSA-C22.2 nr 107.1-01
- SIQ: Zatwierdzony typ; Schemat CB (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Wymagania EMC dotyczące zakłóceń elektromagnetycznych: EN 61000-6-3; EN 61000-6-4
- Wymagania EMC Odporność: EN 61000-6-1; EN 61000-6-2
- Emisje przewodzone: Emisje przewodzone
- Promieniowanie interferencyjne: Promieniowanie interferencyjne
- Emisje prowadzone przez DNV GL: Emisje prowadzone przez DNV GL
- DNV: Klasa B
- Emisja zakłóceń DNV GL: Emisja zakłóceń DNV GL
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: 8 kV (poziom surowości testu 4)
- Wyładowanie w powietrzu: 15 kV (poziom surowości testu 4)
- Uwaga: Kryterium B
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 1000 A/m
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Wejście/Wyjście/Sygnał: niezbalansowany
- Napięcie: 2,5 kV
- Pole magnetyczne o częstotliwości związanej z energią: Pole magnetyczne o częstotliwości związanej z energią
- Spadki napięcia: Spadki napięcia
- Spadek napięcia: 0%
- Pole magnetyczne impulsowe: Pole magnetyczne impulsowe
- Zaburzenia przewodzone asymetryczne: Zaburzenia przewodzone asymetryczne
- Poziom testu 1: 15 Hz 150 Hz (poziom testu 3)
- Poziom testu 2: 150 Hz 1,5 kHz (poziom testu 3)
- Poziom testowy 3: 1,5 kHz 15 kHz (poziom testowy 3)
- Poziom testowy 4: 15 kHz 150 kHz (poziom testowy 3)
- Poziom testu 5: 50 Hz 60 Hz (poziom testu 3)
- Poziom testowy 6: 50 Hz 60 Hz (poziom testowy 3)
- Tłumiona fala oscylacyjna: Tłumiona fala oscylacyjna
- Wejście, wyjście (poziom testu 1): 1 MHz (poziom ważności testu 3 – symetryczny)
- Wejście, wyjście (poziom testowy 2): 10 MHz
- Wejście, wyjście (poziom testu 3): 1 MHz (poziom ważności testu 3 – niezrównoważony)
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
- Temperatura otoczenia (testowana przy starcie): -40 °C
- Zastosowania kolejowe: EN 50121-3-2; EN 50121-4; EN 50121-5; EN 50163; IEC 62236-3-2; IEC 62236-4; IEC 62236-5
- Wejście sterujące (konfigurowalne) Rem: WŁ./WYŁ. mocy wyjściowej (TRYB UŚPIENIA)
- Praca AC: Praca AC
- Typowe napięcie sieciowe: 120 V AC; 230 V AC
- Typ napięcia zasilania: DC
- Zakres częstotliwości prądu przemiennego: 50 Hz ... 60 Hz -10% ... +10 %
- Zakres częstotliwości (fN): 50 Hz ... 60 Hz -10% ... +10%; 16,7 Hz (zgodnie z EN 50163)
- Układ zabezpieczający: Zabezpieczenie przed przepięciami przejściowymi | Warystor, lampa wyładowcza
- Prąd upływu do PE:< 3,5 mA; 1,3 mA (prąd przemienny 264 V, 60 Hz)
- Praca na prądzie stałym: Praca na prądzie stałym
- Obniżanie wartości:> 60 °C (2,5%/K)
- Odchylenie od reguły:< 0,5% (rozkład obciążenia statycznego 10% ... 90%);< 2% (obciążenie zmienia się dynamicznie o 10% ... 90% (10 Hz));< 0,25% (zmiana napięcia wejściowego ±10%)
- Moc wyjściowa: 480 W; 600 W; 720 W
- Współczynnik szczytu: typ. 1,54 (120 V AC); typ. 1,56 (prąd przemienny 230 V)
- Wyjście sygnału 1 (konfigurowalne): Wyjście sygnału 1 (konfigurowalne)
- Wyjście sygnału 2 (konfigurowalne): Wyjście sygnału 2 (konfigurowalne)
- Przekaźnik sygnałowy 13/14 (konfigurowalny): Przekaźnik sygnałowy 13/14 (konfigurowalny)
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, min.: 0,2 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, maks.: 0,75 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, min.: 0,2 mm²
- Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, maks.: 1,5 mm²
- Przekrój przewodu AWG min: 24
- Maksymalny przekrój przewodu AWG: 16
- Maksymalny moment dokręcania: 0,6 Nm
- Wyjście sygnału: Wyjście sygnału
- Dąsy:> 100% (dioda LED świeci na żółto, moc wyjściowa)> 480 W);> 75% (dioda LED świeci na zielono, moc wyjściowa)> 360 W);> 50% (dioda LED świeci na zielono, moc wyjściowa)> (240 W)
- UOut:> 0,9 x USet (dioda LED świeci na zielono);< 0,9 x USet (dioda LED miga na zielono)
- Napięcie izolacji wyjściowej/PE: 0,5 kV DC (test typu); 0,5 kV DC (test jednostkowy)
- Napięcie wejściowe izolacji/PE: 3,5 kV AC (próba typu); 2,4 kV AC (próba jednostkowa)
- Dyrektywa w sprawie ochrony środowiska: Dyrektywa RoHS 2011/65/UE; WEEE; REACH
- Odległość montażowa prawa/lewa: 5 mm / 5 mm
- Odległość montażowa góra/dół: 50 mm / 50 mm
- Norma - Ograniczanie prądów harmonicznych sieci: EN 61000-3-2
- Norma – Bezpieczeństwo elektryczne: IEC 61010-2-201 (SELV)
- Norma – Ochronne napięcie bardzo niskie: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Norma - Bezpieczna separacja: IEC 61558-2-16; IEC 61010-2-201
- Norma – Bezpieczeństwo urządzeń pomiarowych, sterujących, regulacyjnych i laboratoryjnych: IEC 61010-1
- Norma - Bezpieczeństwo transformatorów: EN 61558-2-16
- Ładowanie akumulatora: DIN 41773-1
- Zatwierdzenie – Wymagania branży półprzewodnikowej dotyczące spadków napięcia sieciowego: SEMI F47-0706, EN 61000-4-11
- Zatwierdzenia UL: UL 508 (lista UL); UL/C-UL Recognized UL 60950-1; UL ANSI/ISA-12.12.01 Klasa I, Dział 2, Grupy A, B, C, D T4 (miejsca niebezpieczne)
- Wymagania EMC dla zasilania: IEC 61850-3 (G,H); EN 61000-6-5 (sprzęt rozdzielczy)
- Prądy harmoniczne: Prądy harmoniczne
- Migotanie: Migotanie
- Liczba okresów: 0,5 / 1 / 5 / 50 / 250 okresów
- Tłumione fale sinusoidalne (fala pierścieniowa): Tłumione fale sinusoidalne (fala pierścieniowa)
- Moc pozorna: 660 VA (120 V, UOUT = 48 V, IOUT = wzmocnienie statyczne); 644 VA (230 V, UOUT = 48 V, IOUT = wzmocnienie statyczne)
- Montaż alternatywny: Montaż alternatywny
- Zgodność ze specyfikacją testu warstwy fizycznej HART FSK: zgodność z napięciem wyjściowym UOut
- Aprobaty dla budownictwa okrętowego: DNV GL, PRS, BV, LR, ABS
- Napięcie wejściowe (nominalne)
110 - 300 V/DC
- Rodzaj produktu
zasilanie elektryczne
- Minimalne napięcie wejściowe
100 V/AC
110 V/DC
- Maksymalne napięcie wejściowe
240 V/AC
250 V/DC
- Maksymalne natężenie wyjściowe
10 A
- Prąd wyjściowy (maks.) - zaokrąglony
10 A
519 VA
- Rodzaj wyjścia zasilacza
regulowane
- Ilość faz
1
- Maksymalne napięcie wyjściowe
48 V/DC
- Połączenie komponentów
śrubowe
Wciskane złącze sprężynowo-klatkowe
- Wymiary
(D x S x W) 125 x 70 x 130 mm
- Maksymalne napięcie wyjściowe
56 V/DC
- Minimalne napięcie wyjściowe
48 V/DC
- Temperatura pracy (maks.)
70 °C
- Maksymalna temperatura pracy
70 °C
- Minimalna temperatura pracy
60 °C
- Minimalna temperatura robocza
-25 °C
- Numer katalogowy producenta
2904626
- Zawartość
1 szt.
- Średni czas bezawaryjnej pracy (MTBF)
1100000 h
- Specyfikacje zasilacza
regulowane napięcie wyjściowe
- Szerokość produktu
70 mm
- Wysokość produktu
130 mm
- Długość produktu
125 mm
IP20
- Maksymalna temperatura
70 °C
- Minimalna temperatura
-25 °C
- Model katalogowy producenta
QUINT4-PS/1AC/48DC/10/CO
- Sprawność
95 %
- Głębokość produktu
125 mm
- Wysokość montażowa
130 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579816 Phoenix Contact 2904626 zasilanie elektryczne 48 V/DC 10 A 519 VA Opis 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579816 Phoenix Contact 2904626 zasilanie elektryczne 48 V/DC 10 A 519 VA Opis 1 szt.
Opis
QUINT POWER zasilacz impulsowy z możliwością wyboru charakterystyki wyjściowej, technologią SFB (Selective Fuse Breaking), interfejsem NFC i powłoką ochronną, wejście: 1-fazowe, wyjście: 48 V DC / 10 A
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
Często wyszukiwane Zasilacze na szynę DIN:
Ostatnio oglądane
(* Podane ceny są cenami netto)
-12%
Conrad Electronic
729,00 zł
639,00 zł*
519,00 zł*
Conrad Electronic
89,99 zł*
Conrad Electronic
88,49 zł*
Conrad Electronic
99,99 zł*
Conrad Electronic
2179,00 zł*
Conrad Electronic
119,00 zł*
Conrad Electronic
60,49 zł*
Conrad Electronic
67,49 zł*
Conrad Electronic
119,00 zł*
Conrad Electronic
44,99 zł*
Conrad Electronic
44,99 zł*
Conrad Electronic
73,49 zł*
-9%
Conrad Electronic
109,00 zł
98,99 zł*
