Name: Phoenix Contact 2904627 zasilanie elektryczne Zużycie (StandBy) 1 W 48 V/DC 20 A 1217 VA Ilość wyjść:1 x Opis 1 szt.
Brand: Phoenix Contact
SKU: 3579825
Availability: BackOrder

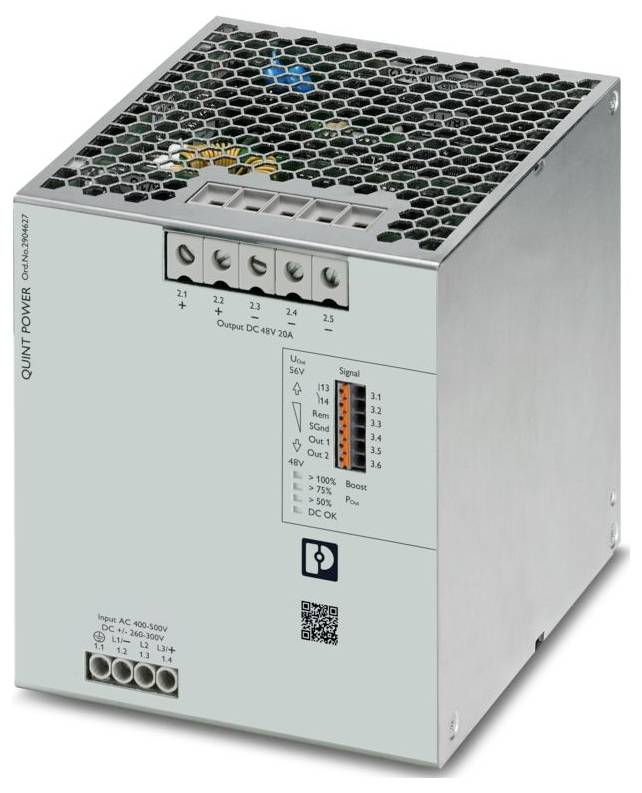

Zasilacz z oznaczonymi połączeniami wejścia i wyjścia, różnymi portami i wskaźnikami stanu na metalowej obudowie.

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (2299,00 zł / Sztuka)

2299,00 zł

1869,11 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: QUINT POWER
Typ połączenia: Połączenie wtykowe
Szerokość: 120 mm
Wysokość: 130 mm
Głębokość: 125 mm
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -25 °C ... 70 °C (> 60 °C Obniżanie wartości znamionowych: 2,5 %/K)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Normy/Przepisy: EN 61000-4-10
Typ montażu: montaż na szynie DIN
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia: Kategoria przepięcia
Stopień zanieczyszczenia: 2
Wibracje (praca): 5 Hz ... Poszukiwanie rezonansowe 100 Hz 0,7g, 90 min., częstotliwość rezonansowa 0,7g, 90 min. (zgodnie z DNV GL Class A)
5 Hz ... Poszukiwanie rezonansowe 100 Hz 2,3 g, 90 min., częstotliwość rezonansowa 2,3 g, 90 min. (zgodnie z klasą C DNV GL) zamontowane przy użyciu UWA 130 - 2901664
Końcówka odizolowanego przewodu: 10 mm
Przekrój przewodu giętkiego min.: 0,5 mm²
Maksymalny przekrój przewodu giętkiego: 1,5 mm²
Przekrój przewodu sztywnego min.: 0,5 mm²
Maksymalny przekrój przewodu sztywnego: 1 mm²
Pozycja montażu: pozioma szyna montażowa NS 35, EN 60715
Minimalny moment dokręcania: 1,2 Nm
Zakres częstotliwości: 50 Hz 60 Hz
Klasa ochrony: I
Częstotliwość: 50 Hz
Zakres napięcia wejściowego: ± 260 V DC ... 300 V DC
Zakres napięcia wejściowego: ± 260 V DC ... 300 V prądu stałego -13% ... +30%; 520 V prądu stałego ... 600 V prądu stałego -13% ... +30% (punkt środkowy uziemiony)
Prąd rozruchowy: typ. 1,5 A (przy 25 °C)
Całka prądu rozruchowego (I2t):< 0,06 A2s
Ograniczenie prądu rozruchowego: 2 A (po 1 ms)
Czas podtrzymania zasilania: typowo 26 ms (3x 400 V AC); typowo 26 ms (3x 480 V AC)
Pobór prądu: 2,2 A (±260 V DC); 1,9 A (±300 V DC)
Znamionowy pobór mocy: 1217 VA
Typowy czas uruchomienia: 300 ms (z TRYBU UŚPIENIA)
Czas włączenia:< 1 sekunda
Wybór odpowiedniego bezpiecznika do ochrony wejścia: 1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms)
Sprawność: typ. 95,9% (400 V AC); typ. 96,2% (prąd przemienny 480 V)
Znamionowe napięcie wyjściowe: 48 V DC
Zakres ustawień napięcia wyjściowego (USet): 48 V DC ... 56 V DC (moc stała)
Prąd wyjściowy znamionowy (IN): 20 A
Wzmocnienie statyczne (IStat.Boost): 22,5 A
Dynamiczne wzmocnienie (IDyn.Boost): 30 A (5 s)
Selektywne wyłączanie bezpiecznika (ISFB): 105 A (15 ms)
Magnetyczny wyzwalacz bezpieczeństwa: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
Zabezpieczenie przed zwarciem: tak
Bezpieczny w stanie bezczynności: tak
Możliwość wstecznego zasilania: ≤ 60 V DC
Zabezpieczenie przeciwprzepięciowe na wyjściu (OVP): ≤ 60 V DC
Tętnienia resztkowe:< 50 mVSS (przy wartościach nominalnych)
Czas wejścia:< 1 s (UOut = 10 % ... 90 %)
Możliwość połączenia szeregowego: tak
Maksymalna strata mocy na biegu jałowym:< 6 W (prąd przemienny 400 V);< 6 W (prąd przemienny 480 V)
Maksymalna strata mocy przy obciążeniu znamionowym:< 41 W (prąd przemienny 400 V);< 41 W (prąd przemienny 480 V)
Utrata zasilania w TRYBIE UŚPIENIA:< 1 W (prąd przemienny 400 V);< 1 W (prąd przemienny 480 V)
Możliwość połączenia równoległego: tak, dla zapewnienia redundancji i zwiększonej wydajności
Zabezpieczenie strony wtórnej: elektroniczne, termomagnetyczne, termiczne
Wejście: 2 kV (poziom surowości testu 4 – symetryczne); 4 kV (poziom surowości testu 4 – niesymetryczne)
Wyjście: 1 kV (poziom surowości testu 3 – symetryczne); 2 kV (poziom surowości testu 3 – niesymetryczne)
Sygnał: 4 kV (poziom surowości testu 2 – niezrównoważony)
Domyślnie: zamknięte (UOut> 0,9 Uset)
Cyfrowe: 24 V DC 1 A; 30 V AC 0,5 A
Analogowe: 4 mA ... 20 mA ±5 % (obciążenie ≤400 Ω)
Masa sygnałowa SGnd: Potencjał odniesienia dla Out1, Out2 i Rem
Liczba faz: 3
Napięcie izolacji wejściowe/wyjściowe: 4 kV AC (test typu); 2,4 kV AC (test jednostkowy)
Częstotliwość przełączania: 32,00 kHz ... 100,00 kHz (pomocniczy stopień przetwornicy); 55,00 kHz ... 300,00 kHz (główny stopień konwertera); 25,00 kHz ... 500,00 kHz (stopień PFC)
Średni czas międzyawaryjny (IEC 61709, SN 29500):> 851000 godz. (25 °C);> 519000 godz. (40 °C);> 237000 godzin (60 °C)
Przewidywana żywotność (kondensatory elektrolityczne): Przewidywana żywotność (kondensatory elektrolityczne)
Natężenie AC 20 A
Temperatura: 25 °C
Czas: 218000 godz.
Dodatkowy tekst: Poziom ważności testu 2
Wymiar montażowy: Wymiar montażowy
Powłoka ochronna: nie
Klasa palności wg UL 94 (obudowa/zaciski): V0
Materiał obudowy: metal
Materiał kaptura: stal nierdzewna X6Cr17
Wykończenie panelu bocznego: aluminium
Wysokość operacyjna: ≤ 5000 m (> 2000 m (uwaga: obniżenie mocy)
Klasa klimatyczna: 3K3 (zgodnie z EN 60721)
Maksymalna dopuszczalna wilgotność (praca): ≤ 95% (przy 25°C, bez kondensacji)
Wstrząs: 11 ms, 15 g, w każdym kierunku przestrzennym (zgodnie z normą IEC 60068-2-27)
Kod temperatury: T4 (-25 ... +70 °C |> 60 °C, obniżenie: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 nr 61010-1-12; CAN/CSA-C22.2 nr 61010-2-201
SIQ: Schemat CB (IEC 61010-1, IEC 61010-2-201)
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
Wymagania EMC dotyczące zakłóceń elektromagnetycznych: EN 61000-6-3; EN 61000-6-4
Wymagania EMC Odporność: EN 61000-6-1; EN 61000-6-2
Emisje przewodzone: Emisje przewodzone
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Emisje prowadzone przez DNV GL: Emisje prowadzone przez DNV GL
DNV: Klasa B
Emisja zakłóceń DNV GL: Emisja zakłóceń DNV GL
Wyładowanie statyczne: Wyładowanie statyczne
Wyładowanie kontaktowe: 8 kV (poziom surowości testu 4)
Wyładowanie w powietrzu: 15 kV (poziom surowości testu 4)
Uwaga: Kryterium A: 0,5 / 1 okres
Kryterium B: 5 / 50 / 250 okresów
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Natężenie pola testowego: 1000 A/m
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Naprężenie udarowe: Naprężenie udarowe
Zakłócenia przewodzone: Zakłócenia przewodzone
Wejście/Wyjście/Sygnał: niezbalansowany
Napięcie: 2,5 kV
Pole magnetyczne o częstotliwości związanej z energią: Pole magnetyczne o częstotliwości związanej z energią
Spadki napięcia: Spadki napięcia
Spadek napięcia: 0%
Pole magnetyczne impulsowe: Pole magnetyczne impulsowe
Zaburzenia przewodzone asymetryczne: Zaburzenia przewodzone asymetryczne
Poziom testu 1: 100 kHz
Poziom testu 2: 1 MHz
Poziom testowy 3: 1,5 kHz 15 kHz (poziom testowy 4)
Poziom testowy 4: 15 kHz 150 kHz (poziom testowy 4)
Poziom testu 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (poziom testu 4)
Poziom testowy 6: 16,7 Hz 50 Hz 60 Hz (poziom testowy 4)
Tłumiona fala oscylacyjna: Tłumiona fala oscylacyjna
Wejście, wyjście (poziom testu 1): 100 kHz 1 MHz (poziom ważności testu 3 – zrównoważony)
Wejście, wyjście (poziom testu 2): 10 MHz (poziom ważności testu 3 – niezrównoważony)
Wejście, wyjście (poziom testu 3): 100 kHz 1 MHz (poziom ważności testu 3 – niezrównoważony)
Sygnały (poziom testu 1): 100 kHz 1 MHz (poziom ważności testu 3 – symetryczny)
Sygnały (poziom testu 2): 100 kHz 1 MHz (poziom ważności testu 3 – niezrównoważony)
Tłumione oscylujące pole magnetyczne: Tłumione oscylujące pole magnetyczne
Kryteria: Kryteria
Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
Kryterium C: Tymczasowe upośledzenie działania urządzenia, które można skorygować za pomocą samego urządzenia lub przywrócić poprzez obsługę elementów sterujących.
Temperatura otoczenia (testowana przy starcie): -40 °C
Zastosowania kolejowe: EN 50121-3-2;EN 50121-5;IEC 62236-3-2;IEC 62236-5
Wejście sterujące (konfigurowalne) Rem: WŁ./WYŁ. mocy wyjściowej (TRYB UŚPIENIA)
Praca AC: Praca AC
Typ sieci: Sieć gwiazdy
Typowe napięcie sieciowe w kraju: 400 V AC; 480 V AC
Typ napięcia zasilania: DC
Zakres częstotliwości prądu przemiennego: 50 Hz ... 60 Hz -10% ... +10 %
Zakres częstotliwości (fN): 50 Hz ... 60 Hz -10% ... +10 %
Układ zabezpieczający: Zabezpieczenie przed przepięciami przejściowymi | Warystor, lampa wyładowcza
Współczynnik mocy (cos phi): 0,95
Wybór odpowiedniego bezpiecznika do ochrony wejścia: ≥ 1000 V DC
Prąd upływu do PE:< 3,5 mA; 1 mA (550 V AC, 60 Hz)
Praca na prądzie stałym: Praca na prądzie stałym
Obniżanie wartości:> 60 °C ... 70 °C (2,5%/K)
Odchylenie od reguły:< 0,5% (rozkład obciążenia statycznego 10% ... 90%);< 2% (obciążenie zmienia się dynamicznie o 10% ... 90% (10 Hz));< 0,25% (zmiana napięcia wejściowego ±10%)
Moc wyjściowa: 960 W; 1080 W; 1440 W
Współczynnik szczytu: typ. 1,67 (400 V AC); typ. 1,63 (prąd przemienny 480 V)
Wyjście sygnału 1 (konfigurowalne): Wyjście sygnału 1 (konfigurowalne)
Wyjście sygnału 2 (konfigurowalne): Wyjście sygnału 2 (konfigurowalne)
Przekaźnik sygnałowy 13/14 (konfigurowalny): Przekaźnik sygnałowy 13/14 (konfigurowalny)
Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, min.: 0,2 mm²
Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową i osłoną plastikową, maks.: 0,75 mm²
Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, min.: 0,2 mm²
Elastyczny przewód jednożyłowy/punkt zaciskowy z końcówką kablową bez osłony plastikowej, maks.: 1,5 mm²
Minimalny przekrój przewodu AWG: 20
Maksymalny przekrój przewodu AWG: 16
Maksymalny moment dokręcania: 1,5 Nm
Wyjście sygnału: Wyjście sygnału
Dąsy:> 100% (dioda LED świeci na żółto, moc wyjściowa)> 960 W);> 75% (dioda LED świeci na zielono, moc wyjściowa)> 720 W);> 50% (dioda LED świeci na zielono, moc wyjściowa)> 480 W)
UOut:> 0,9 x USet (dioda LED świeci na zielono);< 0,9 x USet (dioda LED miga na zielono)
Napięcie izolacji wyjściowej/PE: 0,5 kV DC (test typu); 0,5 kV DC (test jednostkowy)
Napięcie wejściowe izolacji/PE: 3,5 kV AC (próba typu); 2,4 kV AC (próba jednostkowa)
Dyrektywa w sprawie ochrony środowiska: Dyrektywa RoHS 2011/65/UE; WEEE; REACH
Odległość montażowa prawa/lewa: 5 mm / 5 mm
Odległość montażowa góra/dół: 50 mm / 50 mm
Norma - Ograniczanie prądów harmonicznych sieci: EN 61000-3-2
Norma – Bezpieczeństwo elektryczne: IEC 61010-2-201 (SELV)
Norma – Ochronne napięcie bardzo niskie: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
Norma - Bezpieczna separacja: IEC 61558-2-16; IEC 61010-2-201
Norma – Bezpieczeństwo urządzeń pomiarowych, sterujących, regulacyjnych i laboratoryjnych: IEC 61010-1
Norma - Bezpieczeństwo transformatorów: EN 61558-2-16
Ładowanie akumulatora: DIN 41773-1
Zatwierdzenie – Wymagania branży półprzewodnikowej dotyczące spadków napięcia sieciowego: SEMI F47-0706, EN 61000-4-11
EN 61558-2-16: II (≤ 4000 m)
Zatwierdzenia UL: UL 61010-1; UL 121201 i CSA C22.2 nr 213-17 Klasa I, Dział 2, Grupy A, B, C, D T4 (Lokalizacja niebezpieczna)
Wymagania EMC dla zasilania: IEC 61850-3 (G,H); EN 61000-6-5 (sprzęt rozdzielczy)
Prądy harmoniczne: Prądy harmoniczne
Migotanie: Migotanie
Liczba okresów: 0,5 / 1 / 5 / 50 / 250 okresów
Tłumione fale sinusoidalne (fala pierścieniowa): Tłumione fale sinusoidalne (fala pierścieniowa)

Napięcie wejściowe (nominalne): 3 x 400 - 500 V/AC

Rodzaj produktu: zasilanie elektryczne

Minimalne napięcie wejściowe: 400 V/AC
260 V/DC

Maksymalne napięcie wejściowe: 500 V/AC
600 V/DC

Maksymalne natężenie wyjściowe: 20 A

Prąd wyjściowy (maks.) - zaokrąglony: 20 A

: 1217 VA

Rodzaj wyjścia zasilacza: regulowane

Ilość faz: 3

Maksymalne napięcie wyjściowe: 48 V/DC

Ilość wyjść: 1 x

Połączenie komponentów: śrubowe
Wciskane złącze sprężynowo-klatkowe

Wymiary: (D x S x W) 125 x 120 x 130 mm

Maksymalne napięcie wyjściowe: 56 V/DC

Minimalne napięcie wyjściowe: 48 V/DC

Temperatura pracy (maks.): 70 °C

Maksymalna temperatura pracy: 70 °C

Minimalna temperatura pracy: 60 °C

Minimalna temperatura robocza: -25 °C

Numer katalogowy producenta: 2904627

Zawartość: 1 szt.

Średni czas bezawaryjnej pracy (MTBF): 851000 h

Specyfikacje zasilacza: regulowane napięcie wyjściowe

Szerokość produktu: 120 mm

Wysokość produktu: 130 mm

Długość produktu: 125 mm

: IP20

Maksymalna temperatura: 70 °C

Minimalna temperatura: -25 °C

Model katalogowy producenta: QUINT4-PS/3AC/48DC/20

Zużycie (StandBy): 1 W

Sprawność: 95.9 %

Głębokość produktu: 125 mm

Wysokość montażowa: 130 mm

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Maksymalne napięcie wejściowe

Maksymalne napięcie wyjściowe

Minimalne napięcie wejściowe

Moc

Napięcie wejściowe (nominalne)

Połączenie komponentów

Prąd wyjściowy (maks.) - zaokrąglony

Rodzaj wyjścia zasilacza

Phoenix Contact 1076188 zasilanie elektryczne Zużycie (StandBy) 7 W 72 V/DC 14 A 1335.1 VA Opis 1 szt.

Numer produktu3562889

Dostawa w czw. 12.11

Conrad Electronic

500 V/AC

72 V/DC

400 V/AC

1335.1 VA

3 x 400 - 500 V/AC

Wciskane złącze sprężynowo-klatkowe

14 A

regulowane

Sztuki

Min.: 1

Vielfache: 1

1769,00 zł^*

Phoenix Contact 1088486 zasilanie elektryczne 24 V/DC 3.75 A 90 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu3563478

Dostawa w czw. 12.11

Conrad Electronic

240 V/AC

24 V/DC

100 V/AC

90 W

AC 100 V - 240 V

Wciskane złącze sprężynowo-klatkowe

3.75 A

stałe

Sztuki

Min.: 1

Vielfache: 1

289,00 zł^*

Phoenix Contact 1088850 zasilanie elektryczne 12 V/DC 4.6 A 127 VA Ilość wyjść:1 x Opis 1 szt.

Numer produktu3563794

Dostawa w czw. 12.11

Conrad Electronic

264 V/AC

12 V/DC

85 V/AC

127 VA

AC 100 V - 240 V

śrubowe

4.6 A

stałe

Sztuki

Min.: 1

Vielfache: 1

259,00 zł^*

Phoenix Contact 1088851 zasilanie elektryczne Zużycie (StandBy) 0.5 W 24 V/DC 4.2 A 242.6 VA Opis 1 szt.

Numer produktu3563801

Dostawa w czw. 12.11

Conrad Electronic

264 V/AC

24 V/DC

85 V/AC

242.6 VA

100 - 240 V/AC

śrubowe

4.2 A

stałe

Sztuki

Min.: 1

Vielfache: 1

309,00 zł^*

Phoenix Contact 1110155 zasilanie elektryczne Zużycie (StandBy) 3 W 48 V/DC 5 A 240 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu3564290

Dostawa w czw. 12.11

Conrad Electronic

240 V/AC

48 V/DC

100 V/AC

240 W

śrubowe

5 A

regulowane

Sztuki

Min.: 1

Vielfache: 1

459,00 zł^*

Phoenix Contact 2903158 zasilanie elektryczne 12 V/DC 10 A 254.7 VA Ilość wyjść:1 x Opis 1 szt.

Numer produktu3579698

Dostawa w czw. 12.11

Conrad Electronic

264 V/AC

12 V/DC

85 V/AC

254.7 VA

100 - 240 V/AC

Wciskane złącze sprężynowo-klatkowe

10 A

regulowane

Sztuki

Min.: 1

Vielfache: 1

729,00 zł^*

Phoenix Contact 1151048 zasilanie elektryczne Zużycie (StandBy) 6 W 24 V/DC 20 A 541 VA Opis 1 szt.

Numer produktu3564986

Niedostępne

Conrad Electronic

500 V/AC

24 V/DC

400 V/AC

541 VA

400 - 500 V/AC

śrubowe

20 A

regulowane

Sztuki

Min.: 1

Vielfache: 1

1379,00 zł^*

Phoenix Contact 1157806 zasilanie elektryczne Zużycie (StandBy) 4 W 48.5 V/DC 5 A 285.7 VA Ilość wyjść:1 x Opis 1 szt.

Numer produktu3565467

Niedostępne

Conrad Electronic

240 V/AC

48.5 V/DC

220 V/AC

285.7 VA

230 V/AC

Wciskane złącze sprężynowo-klatkowe

5 A

stałe

Sztuki

Min.: 1

Vielfache: 1

1349,00 zł^*

Phoenix Contact 1170956 zasilanie elektryczne 15 V/DC 4 A 60 W Opis 1 szt.

Numer produktu3565411

Niedostępne

Conrad Electronic

240 V/AC

15 V/DC

100 V/AC

60 W

Wciskane złącze sprężynowo-klatkowe

4 A

regulowane

Sztuki

Min.: 1

Vielfache: 1

229,00 zł^*

Phoenix Contact 1321105 zasilanie elektryczne 24 V/DC 3.75 A 90 W Ilość wyjść:1 x Opis 1 szt.

Numer produktu3587895

Niedostępne

Conrad Electronic

240 V/AC

24 V/DC

100 V/AC

90 W

AC 100 V - 240 V

Wciskane złącze sprężynowo-klatkowe

3.75 A

stałe

Sztuki

Min.: 1

Vielfache: 1

359,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 3579825 Phoenix Contact 2904627 zasilanie elektryczne Zużycie (StandBy) 1 W 48 V/DC 20 A 1217 VA Ilość wyjść:1 x Opis 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579825 Phoenix Contact 2904627 zasilanie elektryczne Zużycie (StandBy) 1 W 48 V/DC 20 A 1217 VA Ilość wyjść:1 x Opis 1 szt.

Opis

Zasilacz impulsowy QUINT POWER, zaciski śrubowe, montaż na szynie DIN, wejście: 3-fazowe, wyjście: 48 V DC / 20 A

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Zasilacz impulsowy QUINT POWER, zaciski śrubowe, montaż na szynie DIN, wejście: 3-fazowe, wyjście: 48 V DC / 20 A

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Produkt kierowany jest dla Przedsiębiorców

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
