Phoenix Contact 2908822 Przekaźnik REL-MR-24DC/21HC/EX, 250 V DC/AC, 16 A, 10 szt. | Conrad Electronic

Pomarańczowy, prostokątny element elektroniczny z wieloma metalowymi pinami od spodu. Wygląda na przekaźnik.

Pomarańczowy, prostokątny element elektroniczny z wieloma metalowymi pinami od spodu. Wygląda na przekaźnik.

Rysunek techniczny prostokątnej siatki o równomiernych odstępach. Kręgi oznaczają określone pozycje; podane są wymiary.

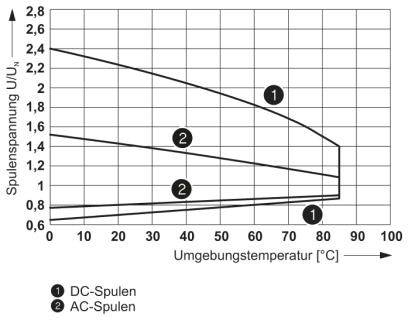

Diagram przedstawia zależność napięcia (U/UN) od temperatury otoczenia (°C) dla cewek prądu stałego (DC) i przemiennego (AC). Napięcie maleje wraz ze wzrostem temperatury.

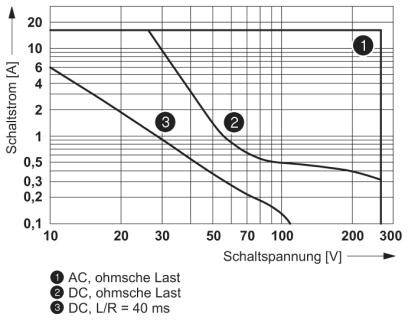

Diagram z trzema krzywymi: AC, DC, DC z L/R=40 ms. Oś X: Napięcie przełączania (V) 0-300, oś Y: Prąd przełączania (A) 0-4. Przedstawia zależność między prądem a napięciem.

Schemat elektryczny przekaźnika z zaciskami cewki A1 i A2 oraz stykami przełączającymi 12, 11 i 14, które sterują obwodem elektrycznym.

Rysunek techniczny prostokątnego elementu elektronicznego o wymiarach: 29 mm długości, 15,7 mm wysokości, 12,7 mm szerokości, 3,6 mm odstępu dolnych pinów.

Diagram przedstawia krzywą współczynnika redukcji w zależności od wartości COS φ. Współczynnik redukcji spada z 1 dla COS φ równego 1 do 0,3 dla COS φ równego 0,2.

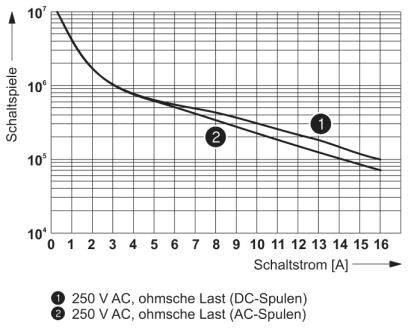

Diagram przedstawia przełączanie w zależności od prądu przełączania. Dwie krzywe oznaczają rodzaje obciążeń: '250 V AC, obciążenie ohmiczne (cewki prądu stałego)' oraz '250 V AC, obciążenie ohmiczne (cewki prądu przemiennego)'.

1/8

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik

Napięcie znamionowe cewki

24 V/DC

Rodzaj styku

1 zestyk przełączny

Maksymalne napięcie przełączania

250 V DC/AC

Maksymalne natężenie przełączania

16 A

Karta katalogowa (PDF)

European union

Phoenix Contact

Pokaż produkty alternatywne

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 Sztuki)

Sztuki

Suma (348,78 zł / Sztuka)

zł

429,00 zł

z VAT (klient indywidualny)

Zgłoś wątpliwości prawne
