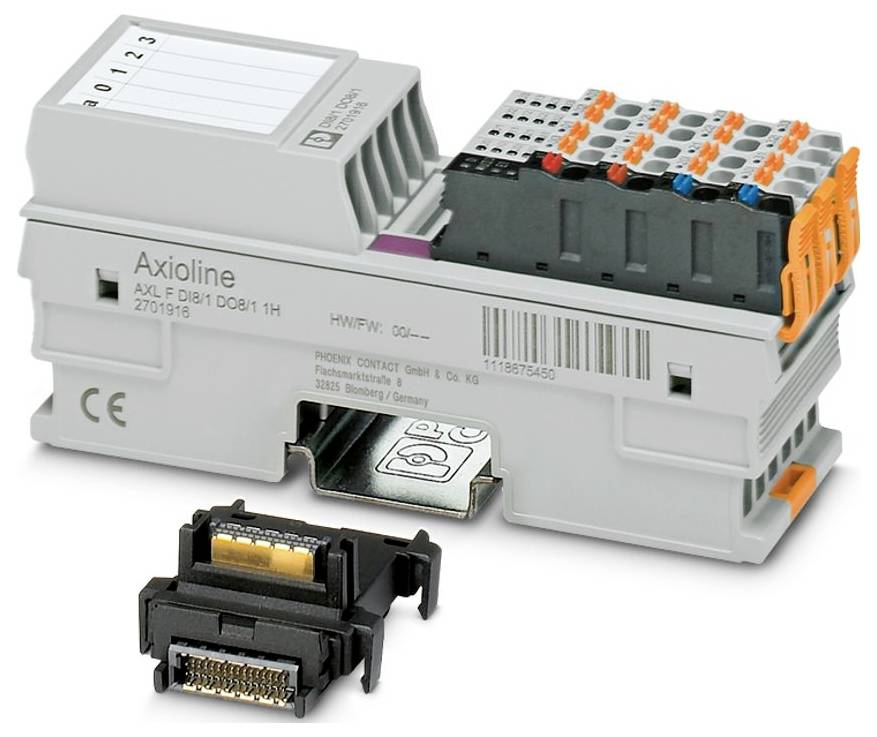

Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Moduł cyfrowy 24 V/DC, 5 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (917,89 zł / Sztuka)
917,89 zł
1129,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline F
- Projekt: blokowy modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 35 mm
- Wysokość: 126,1 mm
- Głębokość: 54 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C (standard, zastosowania zatwierdzone przez UL, używanie w strefach zagrożenia 2); -40 °C ... 70 °C (Przedłużony test, patrz rozdział „Pomyślne testy: Stosowanie w ekstremalnych warunkach środowiskowych” w karcie katalogowej.)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie złącza: złącze F Axioline
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażu: dowolna (bez obniżania wartości znamionowej temperatury)
- ATEX: ATEX
- IECEx: IECEx
- Prędkość transmisji: 100 Mb/s
- Oznaczenia: Klasa I, Strefa 2, AEx ec IIC T4; Klasa I, Dział 2, Grupy A, B, C, D, T4; Ex ec IIC T4 Gc X
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 2,4 W.
- Czas trwania testu: 21 dni
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Napięcie wyjściowe: 24 V DC
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres dostawy: w tym moduł magistrali i złącza F Axioline
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Certyfikat: , 2021122309114456
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 4 A (wymagany zewnętrzny bezpiecznik)
- Znamionowe napięcie wyjściowe: 24 V DC
- Połączenie przewodów: Połączenie przewodów
- Temperatura: 25 °C ±1 K
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne (35 V, 0,5 s); Zabezpieczenie przed odwrotną polaryzacją | dioda równoległa | z zewnętrznym bezpiecznikiem 5 A (tylko do uruchomienia)
- UKEX: UKEX
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline F: System i instalacja”.
- Ograniczenie użytkowania: Ograniczenie użytkowania
- Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
- Cechy szczególne: Wariant Extreme Conditions
- CCC / Chiny Ex: CCC / Chiny Ex
- Liczba wyjść: 8
- Oznaczenie wejścia: Wejścia cyfrowe
- Oznaczenie wyjścia: Wyjścia cyfrowe
- Opis wlotu: EN 61131-2 Typ 1 i 3
- Liczba wejść: 8
- Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
- Cyfrowy:: Cyfrowy:
- Zakres napięcia wejściowego sygnału „0”: -3 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
- Czas filtrowania wejściowego: 3000 µs (domyślnie); 1000 µs;< 100 µs
- Napięcie zasilania: 24 V DC
- Napięcie wyjściowe w stanie wyłączonym: maks. 1 V
- UL Ex, USA/Kanada: UL Ex, USA/Kanada
- Ograniczenie napięcia odcięcia indukcyjnego: -25,8 V ... -15 V
- Moduł: Moduł
- Przestrzeń adresowa wejściowa: 1 bajt
- Przestrzeń adresowa wyjściowa: 1 bajt
- Wymagania dotyczące danych parametrów: 3 bajty
- Wymagania dotyczące danych konfiguracyjnych: 7 bajtów
- Napięcie wejściowe znamionowe UIN: 24 V DC
- Prąd wejściowy znamionowy przy UIN: 2,4 mA
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Obciążenie znamionowe indukcyjne: maks. 12 VA (1,2 H, 48 Ω, przy napięciu znamionowym)
- Obciążenie znamionowe lamp: maks. 12 W (przy napięciu znamionowym)
- Nominalne obciążenie rezystancyjne: maks. 12 W (48 Ω, przy napięciu nominalnym)
- Odporność na napięcie wsteczne w przypadku krótkich impulsów: warunkowo odporna na napięcie wsteczne do 0,5 A przez 1 s
- Zachowanie w przypadku przeciążenia indukcyjnego: Wyjście może zostać zniszczone
- Zabezpieczenie nadprądowe: od 0,7 A
- Autobus lokalny Axioline F: Autobus lokalny Axioline F
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Napięcie testowe: zasilanie 5 V magistrali lokalnej (UBus) / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: 5 V zasilanie magistrali lokalnej (UBus) / Uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Złącze F Axioline: Złącze F Axioline
- Badanie (gaz toksyczny): Badanie (gaz toksyczny)
- Norma testowa: ISA-71.04-2013 G3, grupa A, IEC 60068-2-60:2015, metoda 4
- Wilgotność względna: 75% ±3%
- Stężenie objętościowe H2S (siarkowodoru): 50 ppb
- Stężenie objętościowe NO2 (dwutlenku azotu): 1250 ppb
- Stężenie objętościowe Cl2 (chloru): 10 ppb
- Stężenie objętościowe SO2 (dwutlenku siarki): 300 ppb
- Maksymalny prąd wyjściowy na moduł: maks. 4 A (wymagany zewnętrzny bezpiecznik)
- Minimalne obciążenie: 10 kΩ
- Prąd wyjściowy w stanie wyłączonym: maks. 300 µA
- Częstotliwość przełączania: maks. 10000 na sekundę (przy minimalnym prądzie obciążenia 50 mA); maks. 1 na sekundę (przy znamionowym obciążeniu indukcyjnym); maks. 16 na sekundę (przy obciążeniu znamionowym lampy)
- Zachowanie w przypadku przeciążenia: wyłączenie z automatycznym ponownym uruchomieniem
- Opóźnienie sygnału: maks. 100 µs (przy włączaniu zasilania); maks. 100 µs (przy wyłączaniu, przy minimalnym prądzie obciążenia 50 mA)
- Prąd wyjściowy podczas zwarcia doziemnego w stanie wyłączonym:< 1 mA
- Potencjał: Zasilanie modułów wejścia i wyjścia cyfrowego (UIO): Potencjał: Zasilanie modułów wejścia i wyjścia cyfrowego (UIO)
- Rodzaj produktu
Moduł cyfrowy
- Model katalogowy producenta
AXL F DI8/1 DO8/1 XC 1H
- Maksymalna ilość wejść
8
- Maksymalna ilość wyjść
8
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
126.1 mm
- Długość produktu
54 mm
- Szerokość produktu
35 mm
IP20
- Wymiary
(D x S x W) 54 x 35 x 126.1 mm
- Technika połączeniowa
jednoprzewodowe
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
4 A
- Numer katalogowy producenta
2702017
- Specyfikacja
blok modułowy
- Typ montażu
Montaż na szynie DIN
- Głębokość produktu
52.649984 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Moduł cyfrowy 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Moduł cyfrowy 24 V/DC, 5 V/DC
Opis
Moduł wejść/wyjść cyfrowych Axioline F, wejścia cyfrowe: 8, 24 V DC, technika podłączenia: 1-wire, wyjścia cyfrowe: 8, 24 V DC, 500 mA, technika podłączenia: 1-wire, wariant do pracy w ekstremalnych warunkach, prędkość transmisji w magistrali lokalnej: 100 Mbit/s, stopień ochrony: IP20, w zestawie moduł gniazda magistrali i złącza Axioline F
