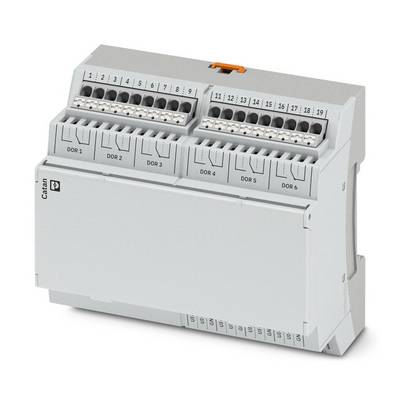

Phoenix Contact CATAN DOR6 UI8 1371364 Moduł przekaźnikowy 24 V/DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1795,93 zł / Sztuka)
1795,93 zł
2208,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Dane techniczne
- Rodzina produktów: Catan
- Typ połączenia: USB 2.0 Full speed, gniazdo typu C
- Przekrój przewodu giętkiego: 0,5 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm² (połączenie przewodów z otwartym zaciskiem); 0,34 mm² ... 1,5 mm² (połączenie wtykowe)
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 89,7 mm
- Wysokość: 68 mm
- Jednostka modułowa: 6 TE (obudowa szyny montażowej zgodna z DIN 43871)
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -5 °C ... 50 °C (do 3000 m n.p.m.)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: montaż na szynie DIN (zgodnie z normą DIN EN 60715)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie przyłącza: Połączenia 1 ... 19 (Sztafeta)
- Końcówka odizolowanego przewodu: 10 mm
- Pozycja montażu: pozioma
- Długość: 107,6 mm
- Prędkość transmisji: maks. 12 Mbit/s
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Miejsce zastosowania: Do użytku wewnątrz pomieszczeń
- Długość transmisji: maks. 350 m (pomiędzy dwoma uczestnikami)
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Przekrój nominalny: 1,5 mm²
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 250 mA; 100 mA (bez obciążenia zewnętrznego); 150 mA (z wyświetlaczem)
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe
- Napięcie przełączania: maks. 250 V
- Oznaczenie: Dostawa
- Ciśnienie powietrza (przechowywanie/transport): 58 kPa ... 106 kPa (do 4500 m n.p.m.)
- Uwaga dotycząca typu połączenia: Ethernet jednoparowy (SPE) 10BASE-T1L, ekranowany
- Prąd wejściowy: 2 mA
- Częstotliwość wejściowa: maks. 20 Hz (sygnał jest eliminowany)
- Maksymalny prąd ciągły: 16 A (obciążenie rezystancyjne)
- Żywotność mechaniczna: 106 cykli przełączania
- Liczba wyjść: 6 (przełączniki przełączne)
- Moc przełączania: maks. 4000 VA
- Oznaczenie wejścia: Wejścia licznikowe
- Prąd sygnału wejściowego: 0 mA ... 20 mA; 4 mA ... 20 mA
- Opis wejścia: Styk otwarty/zamknięty
- Napięcie sygnału wejściowego: 0 V ... 10 V
- Zakres napięcia wejściowego sygnału „0”: -3 V DC ... 5 V DC (Otwarte wejście zawsze generuje sygnał 0.)
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
- Napięcie zasilania: 24 V DC
- Rezystancja wejściowa napięcie wejściowe:> 5 MΩ
- Rozdzielczość (prąd): 0,01 mA
- Rozdzielczość (napięcie): 1 mV
- Napięcie wejściowe znamionowe UIN: 24 V DC
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Miejsce instalacji: Podrozdzielnica, szafa sterownicza
- Dostawa: Dostawa:
- Tolerancja względna: maks. 1% (dla rezystorów)> 200 omów)
- Tolerancja absolutna: maks. 0,5 K (maks. długość kabla 30 m)
- Rozdzielczość: 1 impuls
- Wymiary bez dołączonego wyświetlacza: Wymiary bez dołączonego wyświetlacza
- Wymiary z dołączonym wyświetlaczem: Wymiary z dołączonym wyświetlaczem
- Magistrala rozszerzeń (magistrala linkowa): Magistrala rozszerzeń (magistrala linkowa)
- Podłączenie do panelu sterowania Catan: Podłączenie do panelu sterowania Catan
- Analogowe: Wejście uniwersalne: Analogowe: Wejście uniwersalne
- Tolerancja bezwzględna (mA): maks. 0,05 mA (Pomiar wymaga zewnętrznego rezystora równoległego o wartości 68 Ω.)
- Tolerancja bezwzględna (V): maks. 3 mV
- Użyteczny typ czujnika (RTD): Ni 1000; LG-Ni 1000
- Zakres temperatury: od -30 °C ... 150 °C (NTC 10k); -15 °C ... 150 °C (NTC 20k)
- Rozdzielczość temperatury: 0,1 K
- Zastosowany typ czujnika (TC): NTC 10k; NTC 20k; NTC 10k Pre
- Zakres rezystancji: 0 Ω ... 180 kΩ
- Rozdzielczość (rezystancja): 0,1 Ω
- Cyfrowe: Wejście uniwersalne: Cyfrowe: Wejście uniwersalne
- Uwaga dotycząca wejścia: Podłącz styk do uziemienia.
- Zakres rezystancji wejściowej:> 15 kΩ
- Licznik: Wejście uniwersalne: Licznik: Wejście uniwersalne
- Sztafeta: Sztafeta
- Napięcie testowe: Magistrala rozszerzeń/logika: 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Uziemienie logiczne/funkcjonalne: 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Styk przekaźnika/logika: 4 kV AC, 50 Hz, 1 min
- Napięcie testowe: Styk przekaźnika / uziemienie funkcjonalne: 4 kV AC, 50 Hz, 1 min
- Napięcie testowe: Styk przekaźnika / Styk przekaźnika (styk otwarty): 1 kV, 50 Hz, 1 min
- Połączenia 1 ... 19 (Przekaźnik): Połączenia 1 ... 19 (Sztafeta)
- Połączenia 31 ... 62 (Zasilanie, Magistrala Link, Wejścia uniwersalne): Połączenia 31 ... 62 (Zasilanie, magistrala Link, wejścia uniwersalne)
- Rodzaj produktu
Moduł przekaźnikowy
- Model katalogowy producenta
CATAN DOR6 UI8
- Maksymalna ilość wyjść
6
- Napięcie robocze
24 V/DC
- Wysokość produktu
60.7 mm
- Długość produktu
107.6 mm
- Szerokość produktu
89.7 mm
IP20
- Wymiary
(D x S x W) 107.6 x 89.7 x 60.7 mm
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
250 mA
- Numer katalogowy producenta
1371364
- Typ montażu
Montaż na szynie DIN
- Głębokość produktu
60.7 mm
107.6 mm
91 mm
60.7 mm
FALSE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
FALSE
DC
FALSE
None
Other
FALSE
None
None
TRUE
TRUE
FALSE
FALSE
IP20
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
None
-3-5 V
FALSE
FALSE
FALSE
FALSE
FALSE
None
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Moduł przekaźnikowy 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Moduł przekaźnikowy 24 V/DC
Opis
Catan, Wejścia analogowe prądowe: 0 mA ... 20 mA, 4 mA ... 20 mA, Wejścia analogowe temperatury: , Wejścia analogowe temperatury: , Klasa ochrony: IP20
