Phoenix Contact AXL F DO32/1 2H 1004925 Moduł I/O 5 V/DC

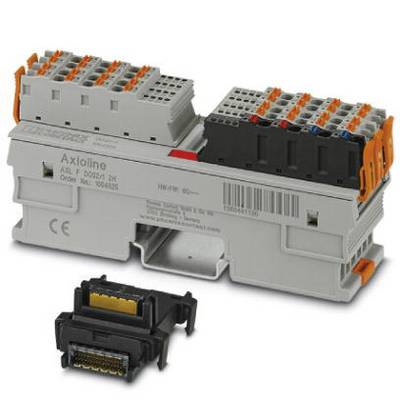

Elektroniczne komponenty z przyłączami i modułami zamontowane na wsporniku, stosowane w przemysłowych połączeniach elektrycznych i sterowaniach.

Zdjęcie poglądowe

Klemma 'EL2022' z dwoma wyjściami cyfrowymi, podłączona do 'E1' i 'E2'. Diody LED wskazują stan: 'E1' włączony, 'E2' wyłączony.

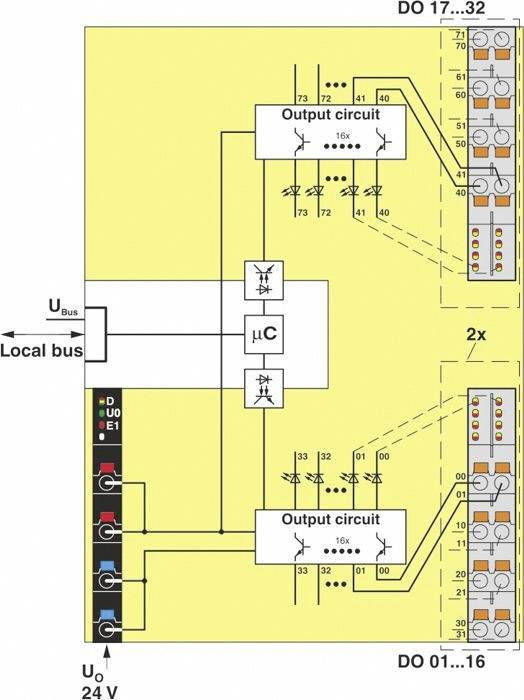

Schemat przedstawia dwie konfiguracje wyjściowe, sterowane przez mikrosterownik, połączone z lokalnymi złączami magistrali i złączami wyjść cyfrowych.

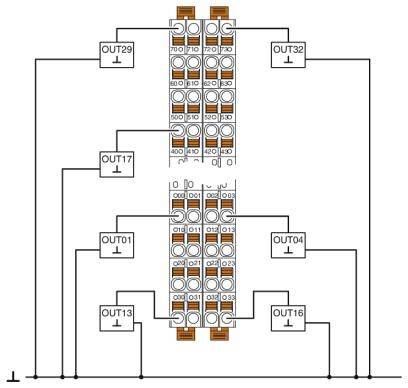

Schemat elektryczny z pięcioma wyjściami (OUT01, OUT04, OUT13, OUT16, OUT17), które poprzez okablowanie prowadzą do centralnej tablicy rozdzielczej.

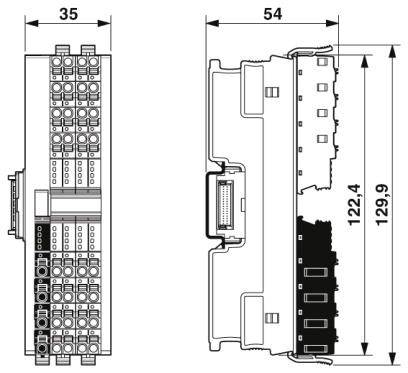

Dwa techniczne rysunki urządzenia elektronicznego, widok z boku i z przodu, z podanymi wymiarami 35 mm i 54 mm.

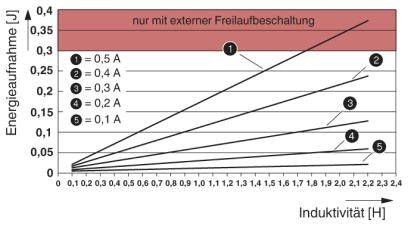

Diagram przedstawia zależność między pochłanianiem energii (J) a indukcyjnością (H) dla pięciu różnych natężeń prądu od 0,1 A do 0,5 A; czerwony zaznaczony obszar u góry z adnotacją 'tylko z zewnętrznym wyłącznikiem bezpieczeństwa'.

Schemat elektrycznego obwodu: Dwie pary diod elektroluminescencyjnych (a1/a2 oraz b1/b2) połączone ze źródłem napięcia Uo+.

1/7

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 17.08

Liczba

Sztuki

Suma (1381,30 zł / Sztuka)

1381,30 zł

1699,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

Zgłoś wątpliwości prawne

Dane techniczne

Układ zabezpieczający: Elektroniczne zabezpieczenie przed przepięciem (35 V, 0,5 s)
Kolor: Szary a RAL 7042
Waga netto: 159 g
KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
Liczba wyjść: 32
Pozycja montażowa: Dowolna (bez obniżania temperatury)
Długość zdejmowania izolacji: 8 mm
Stopień zanieczyszczenia: 2
KATEGORIA PRZEPIĘCIA: II (EN 61010-2-201/UL 61010-2-201)
Przekrój przewodu sztywnego min.: 0,2 mm ²
Przekrój przewodu sztywnego maks. 1,5 mm
Przekrój przewodu elastycznego min.: 0,2 mm²
Przekrój przewodu elastycznego maks.: 1,5 mm²
Przekrój przewodu AWG min. 24
Przekrój przewodu AWG maks. 16
Prędkość transmisji danych 100 Mb/s.
Pobór mocy: maks. 300 mW.

Rodzaj produktu: Moduł I/O

Model katalogowy producenta: AXL F DO32/1 2H

Sygnał wyjścia - prąd: 500 mA

Prąd wyjściowy maks. na kanał: 500 mA

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Sygnał wyjścia - napięcie: 24 V

Napięcie robocze: 5 V/DC

Wysokość produktu: 129.9 mm

Długość produktu: 54 mm

Szerokość produktu: 35 mm

: IP20

Wymiary: (D x S x W) 54 x 35 x 129.9 mm

Technika połączeniowa: jednoprzewodowe

Rodzaj przyłączenia: Złącze Push-in

Maksymalny pobór natężenia: 60 mA

Numer katalogowy producenta: 1004925

Typ montażu: Szyna DIN

Maksymalna temperatura otoczenia: +60 °C

Minimalna temperatura otoczenia: -25 °C

Do pobrania

Karta katalogowa

Karta katalogowa 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 Moduł I/O 5 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 Moduł I/O 5 V/DC

Opis

32 wyjścia cyfrowe. 24 V/DC, 500 mA Przyłącze elementów wykonawczych w technologii 1-przewodowej. Diagnostyka Jednokanałowa. Minimalny czas aktualizacji poniżej 100 μs. Zapisana Tabliczka Znamionowa Urządzenia.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
