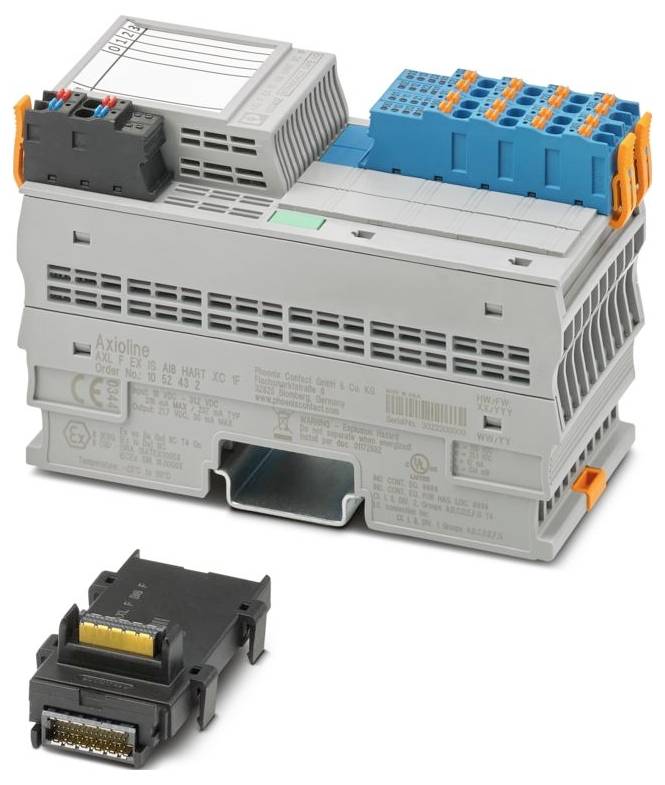

Zdjęcie poglądowe
Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Moduł analogowy 24 V/DC, 5 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (4299,00 zł / Sztuka)
4299,00 zł
3495,12 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline F
- Projekt: blokowy modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 53.6 mm
- Wysokość: 129,9 mm
- Głębokość: 77,1 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C (standard); -40 °C ... 70 °C (Przedłużone, patrz rozdział „Pomyślne testy: Stosowanie w ekstremalnych warunkach środowiskowych” w karcie katalogowej.)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie złącza: złącze F Axioline
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażu: dowolna (bez obniżania wartości znamionowej temperatury)
- ATEX: ATEX
- IECEx: IECEx
- Prędkość transmisji: 100 Mb/s
- Oznaczenie: Ex ec [ia Ga] IIC T4 Gc;[Ex ia Da] IIIC
- UL, USA / Kanada: Ind. c.d. Równ. (E238705) również wymienione
- Ind. c.d. Rów. dla lok. niebezpiecznych E196811
- Instalacja w: Klasa I, Dział 2, Grupy A, B, C, D T4
- Wyjścia iskrobezpieczne dla: Klasa I, Grupy A, B, C, D | Klasa II, Grupy E, F, G | Klasa III | [Ex ia] Haz loc
- Klasa I, Strefa 2, AEx ec [ia Ga] IIC T4 Gc
- [AEx ia Da] IIIC
- Ex ec [ia Ga] IIC T4 Gc
- [Ex ia Da] IIIC
- Maksymalna strata mocy w warunkach nominalnych: 2,51 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres dostawy: w tym moduł magistrali i złącza F Axioline
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Certyfikat: E196811
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 240 mA
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne (35 V, 0,5 s); Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przed przepięciami | Dioda tłumiąca
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline F: System i instalacja”.
- Ograniczenie użytkowania: Ograniczenie użytkowania
- Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
- Cechy szczególne: Wersja do warunków ekstremalnych; bezpieczeństwo wewnętrzne; funkcjonalność HART
- CCCex - Uwaga: W Chinach nie jest dozwolone używanie urządzenia w atmosferach potencjalnie wybuchowych.
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Maksymalne napięcie wyjściowe Uo: 24,8 V
- Maksymalny prąd wyjściowy Io: 85,8 mA
- Maksymalna moc wyjściowa Po: 532 mW
- Maksymalne napięcie bezpieczne: 250 V
- Ex-Data: Ex-Data
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / Chiny Ex: CCC / Chiny Ex
- Oznaczenia wejść: Aktywne wejścia analogowe
- Rezystancja wejściowa prądu wejściowego: 100 Ω (typowo)
- Częstotliwość odcięcia (3 dB): 15 Hz
- Prąd sygnału wejściowego: 4 mA ... 20 mA
- Opis wejścia: Aktywne sygnały wejściowe analogowe z obsługą protokołu HART
- Liczba wejść: 8 (HART)
- Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
- Analogowy: Analogowy:
- Napięcie zasilania: 24 V DC
- UL Ex, USA/Kanada: UL Ex, USA/Kanada
- Uwaga dotycząca technologii połączeń: ekranowane, skręcone pary
- Rozdzielczość przetwornika analogowo-cyfrowego: 12 bitów
- Moduł: Moduł
- Przestrzeń adresowa wejściowa: 48 bajtów
- Przestrzeń adresowa wyjściowa: 0 bajtów
- Wymagania dotyczące danych parametrów: 27 bajtów
- Wymagania dotyczące danych konfiguracyjnych: 6 bajtów
- Separacja/izolacja potencjałów zakresów napięciowych: Separacja/izolacja potencjałów zakresów napięciowych
- Reprezentacja wartości pomiaru: 16 bitów (15 bitów + znak)
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
- Czas konwersji analogowo-cyfrowej: 500 µs
- Formaty danych: wbudowane, zgodne z S7, standardowe formatowanie
- Autobus lokalny Axioline F: Autobus lokalny Axioline F
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Potencjał: Wejście dla modułów analogowych (UA): Potencjał: Wejście dla modułów analogowych (UA)
- Napięcie testowe: zasilanie 5 V magistrali lokalnej (UBus) / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 60 Hz, 1 min
- Napięcie testowe: 5 V zasilanie magistrali lokalnej (UBus) / Uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
- Złącze F Axioline: Złącze F Axioline
- Filtr wejściowy: 25 Hz
- Napięcie testowe: 5 V zasilania magistrali lokalnej (UBus) / Wejścia analogowe: 1500 V AC, 60 Hz, 1 min
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / wejścia analogowe: 1500 V AC, 60 Hz, 1 min
- Napięcie testowe: Wejścia analogowe / Uziemienie funkcjonalne: 500 V AC, 60 Hz, 1 min
- A, B / IIC: maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 2,95 mH / 0,113 µF
- C / IIB, IIIC: maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 18,95 mH / 0,86 µF
- Klasa D / IIA, E, F, G, Klasa III: maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 30,95 mH / 3,05 µF
- Filtracja: Filtrowanie RFI / pasywne TP 2. rzędu
- Rodzaj produktu
Moduł analogowy
- Model katalogowy producenta
AXL F EX IS AI8 HART XC 1F
- Maksymalna ilość wejść analogowych
8
- Maksymalna ilość wejść
8
- Ilość wejść
8 x
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
129.9 mm
- Długość produktu
77.1 mm
- Szerokość produktu
53.6 mm
IP20
- Wymiary
(D x S x W) 77.1 x 53.6 x 129.9 mm
- Technika połączeniowa
Przewody 2
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
240 mA
- Numer katalogowy producenta
1052432
- Specyfikacja
blok modułowy
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
70 °C
- Minimalna temperatura otoczenia
-40 °C
- Głębokość produktu
75.948224 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Moduł analogowy 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Moduł analogowy 24 V/DC, 5 V/DC
Opis
Axioline F, Moduł wejść analogowych, Aktywne wejścia analogowe: 8 (HART), 4 mA ... 20 mA, technika połączenia: 2-żyłowa, prędkość transmisji w magistrali lokalnej: 100 Mbit/s, wersja do pracy w ekstremalnych warunkach, iskrobezpieczne, funkcjonalność HART, stopień ochrony: IP20, w zestawie moduł gniazda magistrali i złącza Axioline F
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
