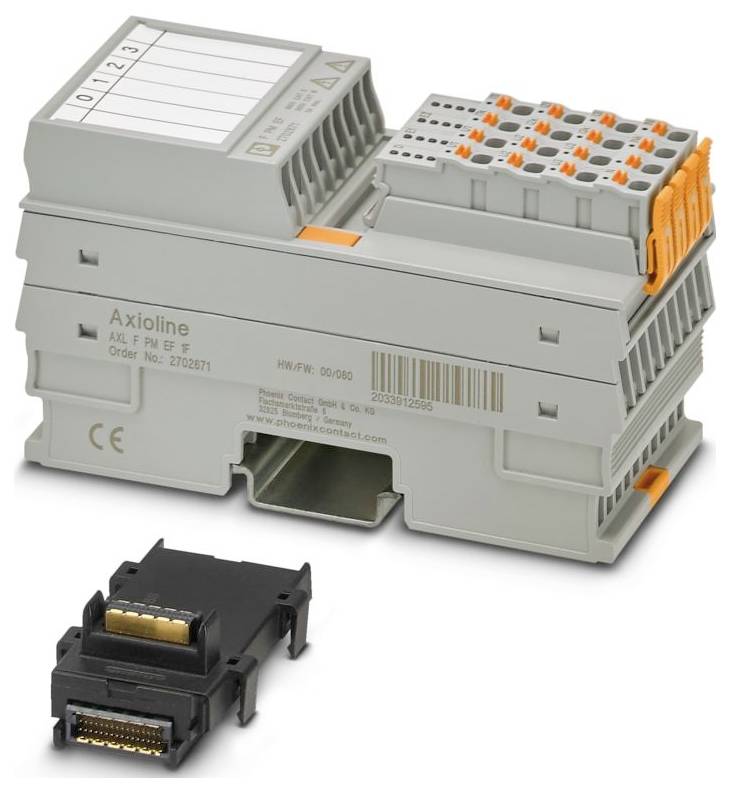

Zdjęcie poglądowe
Phoenix Contact AXL F PM EF 1F 2702671 Moduł funkcjonalny 5 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (2909,00 zł / Sztuka)
2909,00 zł
2365,04 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline F
- Projekt: blokowy modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 1,5 mm²
- Przekrój przewodu sztywnego: 1,5 mm²
- Przekrój przewodu AWG: 16
- Szerokość: 53.6 mm
- Wysokość: 126,1 mm
- Głębokość: 65,5 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Stopień zanieczyszczenia: 2
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie złącza: złącze F Axioline
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażu: dowolna (bez obniżania wartości znamionowej temperatury)
- Prędkość transmisji: 100 Mb/s
- Maksymalna strata mocy w warunkach nominalnych: 2,15 W.
- Klasa ochrony: II
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m., od HW 01)
- Tryb pracy: Operacja przetwarzania danych z 32 słowami
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 80 mA; typ. 73 mA
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline F: System i instalacja”.
- Należy stosować wyłącznie przewody wzmocnione lub podwójnie izolowane o przekroju 1,5 mm²!
- Ograniczenie użytkowania: Ograniczenie użytkowania
- Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
- Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
- Napięcie zasilania: 5 V DC (poprzez moduł gniazda magistrali)
- Moduł: Moduł
- Przestrzeń adresowa wejściowa: 64 bajty
- Przestrzeń adresowa wyjściowa: 0 bajtów
- Wymagania dotyczące danych parametrów: 26 bajtów
- Wymagania dotyczące danych konfiguracyjnych: 6 bajtów
- Separacja/izolacja potencjałów zakresów napięciowych: Separacja/izolacja potencjałów zakresów napięciowych
- Autobus lokalny Axioline F: Autobus lokalny Axioline F
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Napięcie testowe: 5 V zasilanie magistrali lokalnej (UBus) / Uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Złącze F Axioline: Złącze F Axioline
- Napięcie testowe: 5 V zasilanie magistrali lokalnej (UBus) / Obszar peryferyjny AC: 4 kV, 50 Hz, 1 min
- Napięcie probiercze: 4 kV, 50 Hz, 1 min
- Rodzaj produktu
Moduł funkcjonalny
- Model katalogowy producenta
AXL F PM EF 1F
- Napięcie robocze
5 V/DC
- Wysokość produktu
126.1 mm
- Długość produktu
65.5 mm
- Szerokość produktu
53.6 mm
IP20
- Wymiary
(D x S x W) 65.5 x 53.6 x 126.1 mm
- Technika połączeniowa
Złącze Push-in
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
80 mA
- Numer katalogowy producenta
2702671
- Specyfikacja
blok modułowy
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Moduł funkcjonalny 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579362 Phoenix Contact AXL F PM EF 1F 2702671 Moduł funkcjonalny 5 V/DC
Opis
Axioline F, moduł pomiaru mocy, prędkość transmisji w magistrali lokalnej: 100 Mbit/s, stopień ochrony: IP20
