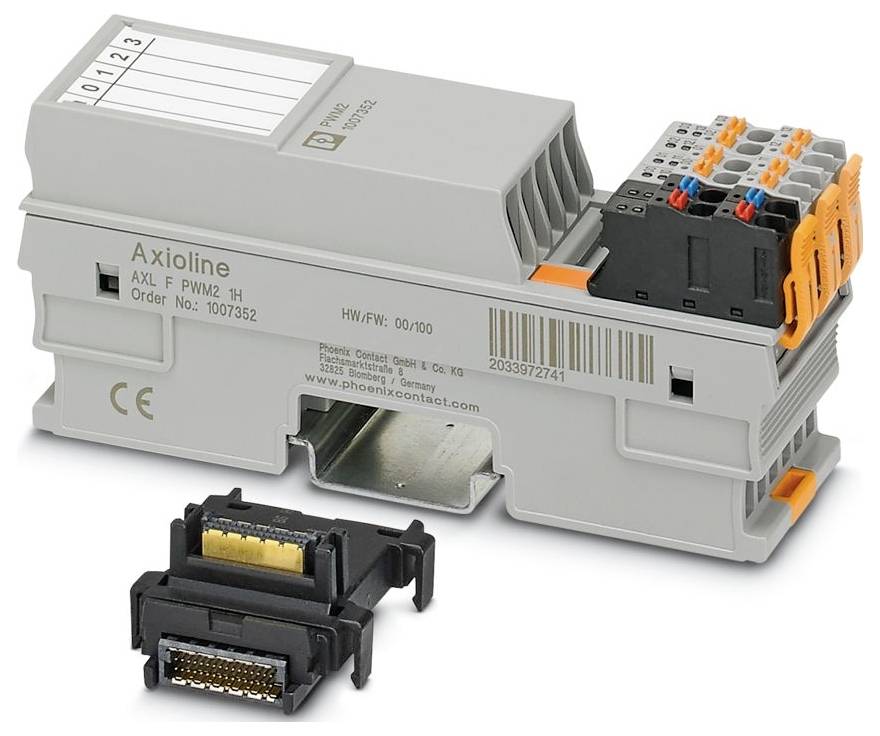

Zdjęcie poglądowe
Phoenix Contact AXL F PWM2 1H 1007352 Moduł funkcjonalny 24 V/DC, 5 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (1329,00 zł / Sztuka)
1329,00 zł
1080,49 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline F
- Projekt: blokowy modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 35 mm
- Wysokość: 126,1 mm
- Głębokość: 54 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie złącza: złącze F Axioline
- Końcówka odizolowanego przewodu: 8 mm
- Pozycja montażu: dowolna (bez obniżania wartości znamionowej temperatury)
- Zakres częstotliwości: 0 Hz 65535 Hz
- Prędkość transmisji: 100 Mb/s
- Maksymalna strata mocy w warunkach nominalnych: 2,05 W.
- Prąd znamionowy IN: maks. 500 mA (przy 24 V DC); maks. 10 mA (przy 5 V DC)
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Tryb pracy: PWM, generator impulsów, wyjście push-pull
- Zakres dostawy: w tym moduł magistrali i złącza F Axioline
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC, uwzględniając wszystkie tolerancje, w tym tętnienia
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 1,1 A
- Napięcie wyjściowe znamionowe: 24 V (UO - 1,1 V); 5 V DC
- Zabezpieczenie przed zwarciem: tak
- Połączenie przewodów: Połączenie przewodów
- Sygnał: Sygnał
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne (35 V, 0,5 s); Zabezpieczenie przed odwrotną polaryzacją | dioda równoległa | z zewnętrznym bezpiecznikiem 1 A (tylko do uruchomienia)
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline F: System i instalacja”.
- Prąd zwarciowy: typ. 2,2 A (przez ok. 1,2 µs, autoreferencja po ok. 40 µs, wyjście 24 V); typ. 24 mA (wyjście 5 V)
- Ochrona przed przepięciami przejściowymi: tak
- Cechy szczególne: Modulacja szerokości impulsu
- Liczba wyjść: 2
- Oznaczenie wyjścia: wyjścia PWM
- Uwaga dotycząca wymiarów: Głębokość obowiązuje przy zastosowaniu szyny montażowej TH 35-7,5 (zgodnie z normą EN 60715).
- Napięcie zasilania: 24 V DC
- Moduł: Moduł
- Przestrzeń adresowa wejściowa: 0 bajtów
- Przestrzeń adresowa wyjściowa: 8 bajtów
- Wymagania dotyczące danych parametrów: 1 bajt
- Wymagania dotyczące danych konfiguracyjnych: 6 bajtów
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Obciążenie znamionowe indukcyjne: maks. 12 VA (przy napięciu znamionowym 24 V DC); maks. 50 mVA (przy napięciu znamionowym 5 V DC)
- Obciążenie znamionowe lampy: maks. 6 W (przy napięciu znamionowym)
- Obciążenie znamionowe rezystancyjne: maks. 12 W (przy napięciu znamionowym 24 V DC); maks. 50 mW (przy napięciu znamionowym 5 V DC)
- Autobus lokalny Axioline F: Autobus lokalny Axioline F
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Napięcie testowe: zasilanie 5 V magistrali lokalnej (UBus) / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: 5 V zasilanie magistrali lokalnej (UBus) / Uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Złącze F Axioline: Złącze F Axioline
- Współczynnik wypełnienia: 0% ... 100 %
- Potencjały: Wejście napięcia zasilania UO: Potencjały: Wejście napięcia zasilania UO
- Rodzaj produktu
Moduł funkcjonalny
- Model katalogowy producenta
AXL F PWM2 1H
- Maksymalna ilość wyjść
2
- Sygnał wyjścia - napięcie
24 V
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
126.1 mm
- Długość produktu
54 mm
- Szerokość produktu
35 mm
IP20
- Wymiary
(D x S x W) 54 x 35 x 126.1 mm
- Technika połączeniowa
Przewody 2
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
1.1 A
- Numer katalogowy producenta
1007352
- Specyfikacja
blok modułowy
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Moduł funkcjonalny 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3561623 Phoenix Contact AXL F PWM2 1H 1007352 Moduł funkcjonalny 24 V/DC, 5 V/DC
Opis
Axioline F, moduł funkcyjny, modulacja szerokości impulsu, prędkość transmisji w magistrali lokalnej: 100 Mbit/s, stopień ochrony: IP20, w zestawie moduł gniazda magistrali i złącza Axioline F
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
