Name: Phoenix Contact AXL F RTD4 XC 1H 1035430 Moduł I/O 5 V/DC
Brand: Phoenix Contact
SKU: 2136985
Availability: BackOrder

Szare urządzenie automatyzacyjne do montażu na szynie DIN z zaciskami przyłączeniowymi oraz osobny adapter wtykowy, sfotografowane z boku.

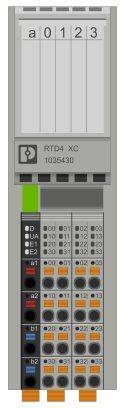

Moduł automatyzacji z wieloma numerowanymi złączami do pomiaru temperatury. Model 'RTD4 XC 1005430'.

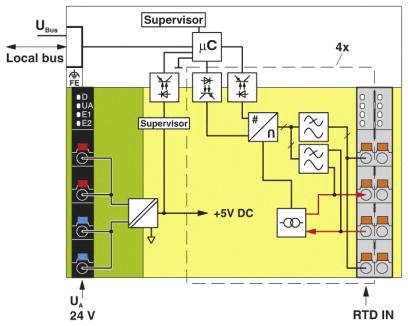

Schemat systemu nadzoru: przedstawia mikroprocesor, lokalną magistralę komunikacyjną oraz konwersję z 24V na 5V prądu stałego.

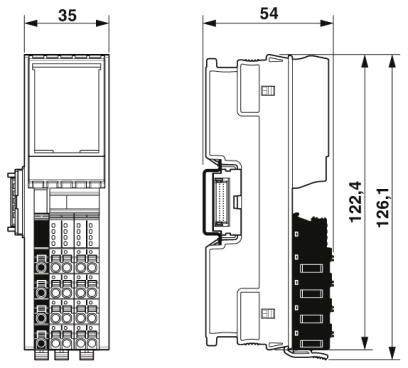

Rysunek techniczny urządzenia elektronicznego z wymiarami. Po lewej: szerokość 35 mm. Po prawej: szerokość 54 mm, wysokość 126,1 - 126,4 mm.

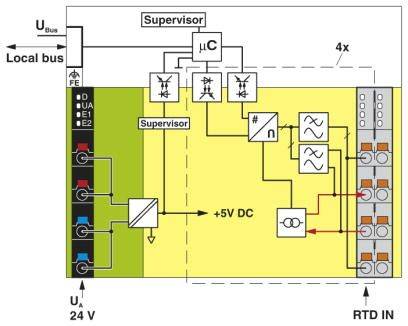

'Schemat blokowy urządzenia sterującego elektronicznego z nadzorcą, mikrokontrolerem, połączeniami magistralnymi i wskaźnikiem napięcia (24V DC).'

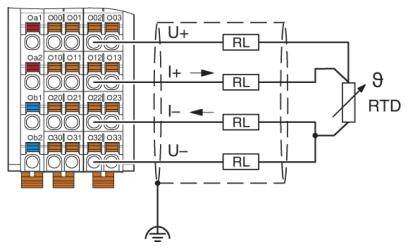

Schemat elektrycznego obwodu pomiarowego temperatury za pomocą czujnika rezystancyjnego (RTD), przedstawiający rozmieszczenie pinów i punkty połączeń.

Schemat podłączenia czujnika RTD: Przedstawia zaciski U+, I+, I-, U-, połączenie do linii rezystancyjnej (RL) oraz punkt uziemienia.

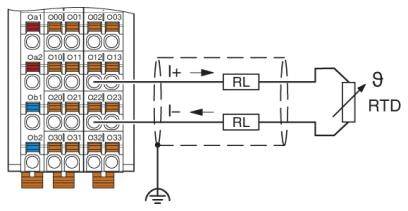

Schemat podłączenia czujnika RTD: Przedstawia zaciski przyłączeniowe z oznaczeniami i symbolami przepływu prądu oraz uziemienia.

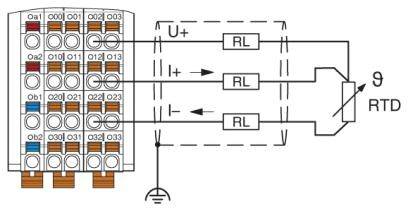

Schemat połączeń czujnika RTD: Pokazuje zaciski U+, I+, I- oraz rezystory (RL). RTD oznaczony numerem 9. Zacisk masy na dole.

1/9

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (1849,00 zł / Sztuka)

1849,00 zł

1503,25 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Opis wejścia: Wejścia dla czujników temperatury opornych
Liczba wejść: 4 (dla czujników temperatury rezystancyjnych)
Układ zabezpieczający: Elektroniczne zabezpieczenie przed przepięciem (35 V, 0,5 s)
Czas filtra wejściowego 40 ms
Kolor: Szary a RAL 7042
Waga netto: 144 g
KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
Pozycja montażowa: Dowolna (bez obniżania temperatury)
Długość zdejmowania izolacji: 8 mm
Przekrój przewodu sztywnego min.: 0,2 mm ²
Przekrój przewodu sztywnego maks. 1,5 mm
Przekrój przewodu elastycznego min.: 0,2 mm²
Przekrój przewodu elastycznego maks.: 1,5 mm²
Przekrój przewodu AWG min. 24
Przekrój przewodu AWG maks. 16
Prędkość transmisji danych 100 Mb/s.
Pobór mocy: maks. 700 mW.
Rozdzielczość przetwornika a/D 24 bitów

Rodzaj produktu: Moduł I/O

Model katalogowy producenta: AXL F RTD4 XC 1H

Maksymalna ilość wejść analogowych: 4

Maksymalna ilość wejść: 4

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Napięcie robocze: 5 V/DC

Wysokość produktu: 126.1 mm

Długość produktu: 54 mm

Szerokość produktu: 35 mm

: IP20

Wymiary: (D x S x W) 54 x 35 x 126.1 mm

Technika połączeniowa: Przewody 2, 3, 4

Rodzaj przyłączenia: Złącze Push-in

Maksymalny pobór natężenia: 140 mA

Numer katalogowy producenta: 1035430

Typ montażu: Szyna DIN

Maksymalna temperatura otoczenia: +60 °C

Minimalna temperatura otoczenia: -25 °C

Napięcie zasilania układu logicznego U(L): 5 V/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 Moduł I/O 5 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 Moduł I/O 5 V/DC

Opis

Axioline F XC, moduł rejestracji temperatury, wejścia analogowe: 4 (do czujników temperatury rezystancyjnej), połączenie: 2-, 3-, 4-przewodowy (ekranowany), prędkość transmisji w magistrali lokalnej: 100 Mb/s, wariant Extreme Conditions, stopień ochrony: IP20, z modułem gniazda magistrali i złączami Axioline F

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
