Name: Phoenix Contact AXL F SGI2 1H 2702911 Moduł I/O 5 V/DC
Brand: Phoenix Contact
SKU: 2137506
Availability: BackOrder

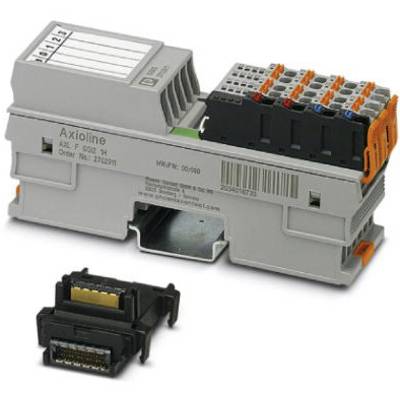

Szare urządzenie elektroniczne z zaciskami przyłączeniowymi i polem do opisu, obok niego osobny moduł przyłączeniowy w kolorach czarnym i złotym.

Moduł z wieloma wejściami cyfrowymi, reprezentowany przez ponumerowane złącza i wskaźniki.

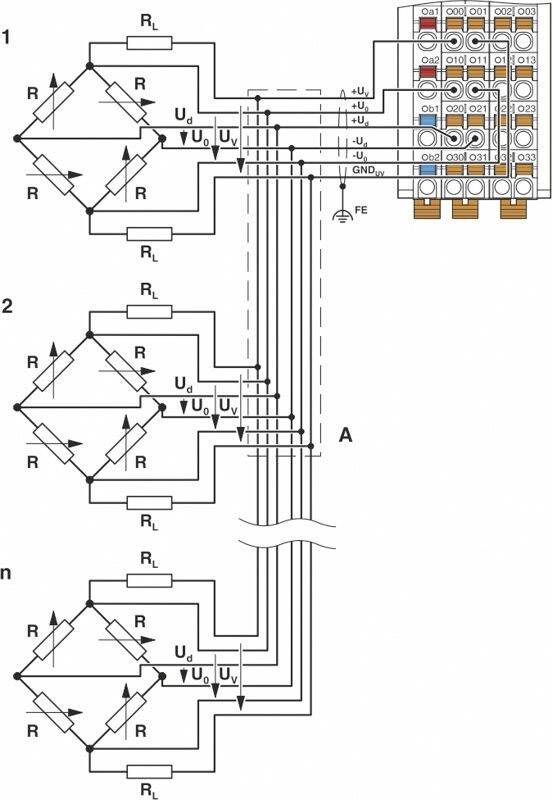

Schemat pokazuje mosty prostownicze połączone równolegle, ze wskazanymi punktami pomiarowymi 'A', 'U0' i 'Ud' na płytce testowej.

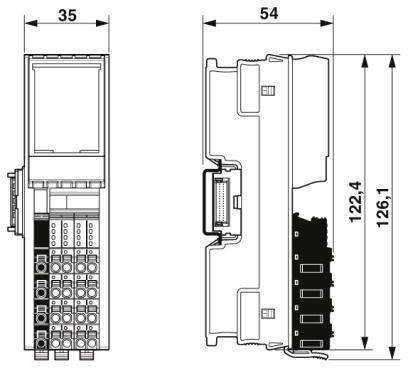

'Rysunek techniczny modułu elektrycznego z dwoma widokami. Z lewej: widok czołowy z gniazdami przyłączeniowymi. Z prawej: widok boczny z wymiarami 35 mm szerokości, 54 mm głębokości, 126,1 mm wysokości.'

Schemat elektryczny prostownika z wieloma rezystorami, diodami i złączami. Przedstawia drogi przepływu prądu oraz oznaczone punkty styku.

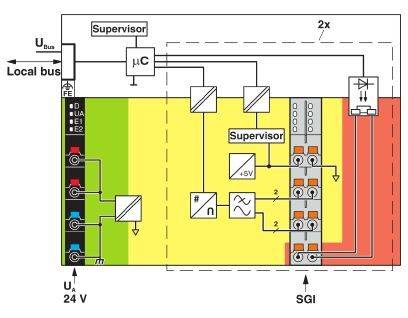

Schemat blokowy systemu nadzoru z kontrolerem nadzorczym, mikrokontrolerem, lokalnymi interfejsami magistrali oraz obszarami oznaczonymi kolorami dla różnych funkcji.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (2169,00 zł / Sztuka)

2169,00 zł

1763,41 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Opis wejścia: Kanały wejściowe dla pasów pomiaru odkształcenia
Liczba wejść: 2
Układ Zabezpieczający: Zabezpieczenie Przed Przepięciem Napięcie Zasilania Diody Tłumiące
Kolor: Szary a RAL 7042
Waga netto: 187,7 g
KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
Liczba wyjść: 2
Pozycja montażowa: Dowolna (bez obniżania temperatury)
Prędkość transmisji danych 100 Mb/s.
Pobór mocy: Typ. 325 mW

Rodzaj produktu: Moduł I/O

Model katalogowy producenta: AXL F SGI2 1H

Maksymalna ilość wejść analogowych: 2

Ilość wejść: 2 x

Ilość wyjść: 2 x

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Sygnał wyjścia - napięcie: 5 V

Napięcie robocze: 5 V/DC

Wysokość produktu: 126.1 mm

Długość produktu: 54 mm

Szerokość produktu: 35 mm

: IP20

Wymiary: (D x S x W) 54 x 35 x 126.1 mm

Technika połączeniowa: Kable

Maksymalny pobór natężenia: 65 mA

Numer katalogowy producenta: 2702911

Typ montażu: Szyna DIN

Czas reakcji t(S): 0.2 ms

Maksymalna temperatura otoczenia: +60 °C

Minimalna temperatura otoczenia: -25 °C

Napięcie zasilania układu logicznego U(L): 5 V/DC

Maksymalna ilość wyjść przekaźnikowych: 2

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2137506 Phoenix Contact AXL F SGI2 1H 2702911 Moduł I/O 5 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2137506 Phoenix Contact AXL F SGI2 1H 2702911 Moduł I/O 5 V/DC

Opis

2 bardzo dokładne wejścia dla DMS. Fabrycznie wyrównane zakresy pomiarowe z parametrami znamionowymi. Ręczne Wprowadzanie Wartości Parametrów. Aktualizacja danych procesowych możliwość parametryzacji w stopniach od 200 μs do 100 ms. W środowisku procesu można ustawić za pomocą kalibracji. Justowanie Dwupunktowe. Złącze DMS w technologii 6- i 4-przewodowej. Rozszerzone Rozpoznawanie Zerwania Przewodu. Zasilanie czujnika do 115 ma (8 czujniki tensometryczne 350 Ω na kanał). Na Kanał: Niskoomowy, Bezpotencjałowy Zestyk Zwierny. Parametryzacja kanałów niezależnie od siebie przez system magistrali. Konfiguracja Tara.
