Phoenix Contact AXL P BK PN AF 2316390 Łącznik magistrali 24 V/DC

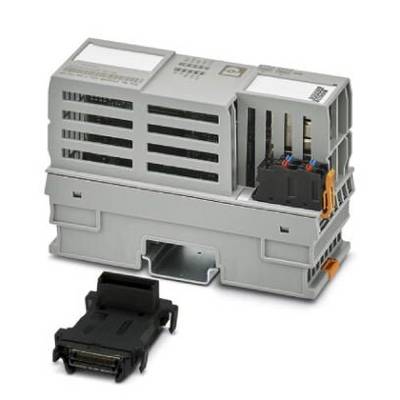

Szare, modularne obudowa do urządzeń elektronicznych z otworami wentylacyjnymi i zdejmowalnym złączem, sfotografowane na białym tle.

Zdjęcie poglądowe

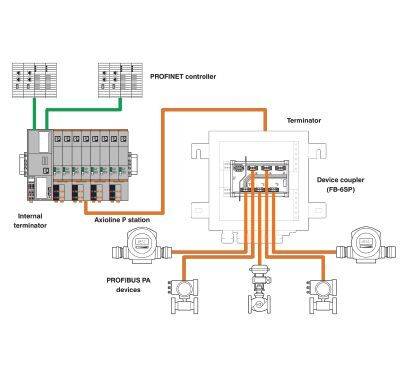

Diagram systemu sterowania: Kontroler PROFINET łączy zakończenie wewnętrzne i zewnętrzne, stację AxioLine P oraz urządzenia PROFIBUS PA.

Rysunek techniczny szafy sterowniczej z oznaczeniem '24 V DC'. Zaznaczone są wejścia i wyjścia napięciowe.

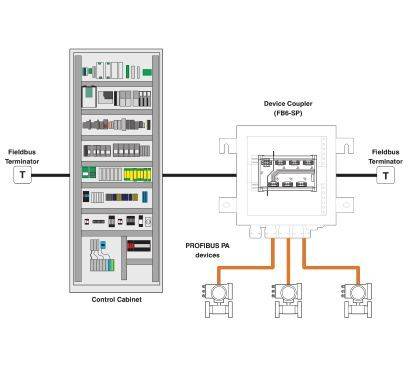

Schemat obwodu elektrycznego: Szafa sterownicza połączona z urządzeniami PROFIBUS PA za pośrednictwem modułu sprzęgającego (FBP-SP), przedstawiający terminatory i linie połączeń.

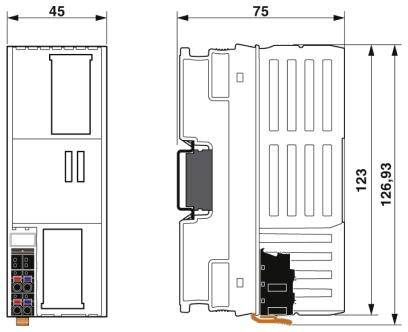

Rysunek techniczny prostokątnego urządzenia elektrycznego o wymiarach 45 x 75 x 126,93 mm. Przedstawia widok z przodu i z boku.

Phoenix Contact AXL P BK PN AF 2316390 Łącznik magistrali 24 V/DC-5

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 17.08

Liczba

Sztuki

Suma (15 121,14 zł / Sztuka)

15 121,14 zł

18 599,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1626,01 zł

Zgłoś wątpliwości prawne

Dane techniczne

Układ Zabezpieczający: Elektroniczne Zabezpieczenie Przed Przepięciem Napięcia Zasilającego
Kolor: szary
Waga netto: 312,6 g
KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
Pozycja montażowa: dowolna
Długość zdejmowania izolacji: 8 mm
Stopień zanieczyszczenia: 2
Kategoria przepięcia: II
Przekrój przewodu sztywnego min.: 0,2 mm ²
Przekrój przewodu sztywnego maks. 1,5 mm
Przekrój przewodu elastycznego min.: 0,2 mm²
Przekrój przewodu elastycznego maks.: 1,5 mm²
Przekrój przewodu AWG min. 24
Przekrój przewodu AWG maks. 16
Prędkość transmisji: 100 Mb/s (pełny dupleks)

Rodzaj produktu: Łącznik magistrali

Model katalogowy producenta: AXL P BK PN AF

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Napięcie robocze: 24 V/DC

Wysokość produktu: 126.93 mm

Długość produktu: 75 mm

Szerokość produktu: 45 mm

: IP20

Wymiary: (D x S x W) 75 x 45 x 126.93 mm

Rodzaj przyłączenia: Złącze Push-in

Maksymalny pobór natężenia: 210 mA

Numer katalogowy producenta: 2316390

Typ montażu: Montaż na szynie DIN

Maksymalna temperatura otoczenia: +70 °C

Minimalna temperatura otoczenia: -40 °C

Do pobrania

Karta katalogowa

Karta katalogowa 2209708 Phoenix Contact AXL P BK PN AF 2316390 Łącznik magistrali 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209708 Phoenix Contact AXL P BK PN AF 2316390 Łącznik magistrali 24 V/DC

Opis

Złącza magistrali Axioline P dla PROFINET (wraz z złączem zasilania i modułem gniazda magistrali)

Opis tego produktu został przetłumaczony automatycznie.
