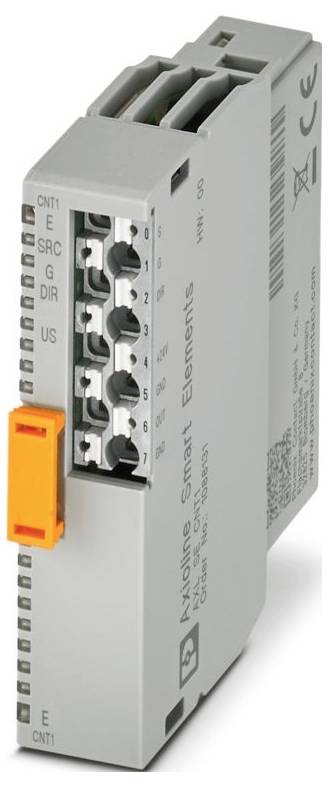

Phoenix Contact AXL SE CNT1 1088131 Moduł funkcjonalny 24 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (909,00 zł / Sztuka)
909,00 zł
739,02 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Miejsce instalacji: Sprawdź system, w którym chcesz zainstalować Smart Element.
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
- Maksymalna strata mocy w warunkach nominalnych: 1,75 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Napięcie wyjściowe: 24 V DC
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: min. 20 mA (bez podłączonych urządzeń peryferyjnych)
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | Zobacz system, w którym używasz Smart Element; Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją
- Napięcie wejściowe: 24 V DC
- Oznaczenie: Zasilanie czujnika/siłownika USA
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline Smart Elements”.
- Prąd wejściowy: typ. 2,3 mA
- Częstotliwość wejściowa: maks. 150 kHz
- Opis wyjścia: Wyjście push-pull (przełącza się przy poziomie 0 na GND)
- Liczba wyjść: 1 (OUT)
- Oznaczenie wejścia: Wejście zliczające
- Oznaczenie wyjścia: Wyjście cyfrowe
- Opis wlotu: EN 61131-2 Typ 1
- Liczba wejść: 1 (Źródło)
- Cyfrowy:: Cyfrowy:
- Zakres napięcia wejściowego sygnału „0”: -3 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 15 V DC ... 30 V DC
- Napięcie zasilania: 24 V DC
- Moduł: Moduł
- Kod identyfikacyjny (szesnastkowy): brak
- Kanał danych procesowych: 48 bitów
- Przestrzeń adresowa wejściowa: 6 bajtów
- Przestrzeń adresowa wyjściowa: 6 bajtów
- Wymagania dotyczące danych parametrów: 20 bajtów
- Wymagania dotyczące danych konfiguracyjnych: 7 bajtów
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Dostawa: Dostawa:
- Licznik:: Licznik:
- Rozdzielczość: 32 bity
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Czas rozpoczęcia do momentu osiągnięcia gotowości operacyjnej:< 500 milisekund
- Potencjał: Opieka peryferyjna (UP): Potencjał: Opieka peryferyjna (UP)
- Napięcie testowe: Zasilanie układu logicznego / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Zasilanie logiczne / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Peryferie: Peryferie
- Rodzaj produktu
Moduł funkcjonalny
- Model katalogowy producenta
AXL SE CNT1
- Maksymalna ilość wejść cyfrowych
3
- Maksymalna ilość wejść
1
- Maksymalna ilość wyjść
1
- Ilość wejść
3 x
- Ilość wyjść
1 x
- Sygnał wyjścia - prąd
100 mA
- Prąd wyjściowy maks. na kanał
100 mA
- Sygnał wyjścia - napięcie
24 V
- Napięcie robocze
24 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
Złącze Push-in
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
700 mA
- Numer katalogowy producenta
1088131
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- Napięcie zasilania układu logicznego U(L)
24 V/DC
- Maksymalna ilość wyprowadzeń tranzystora
1
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563384 Phoenix Contact AXL SE CNT1 1088131 Moduł funkcjonalny 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563384 Phoenix Contact AXL SE CNT1 1088131 Moduł funkcjonalny 24 V/DC
Opis
Axioline Smart Elements, moduł funkcyjny, wejście zliczające: 1, wejście sterujące: 1, wejście kierunku zliczania: 1, wyjście cyfrowe: 1, 24 V DC, 100 mA, klasa ochrony: IP20
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
