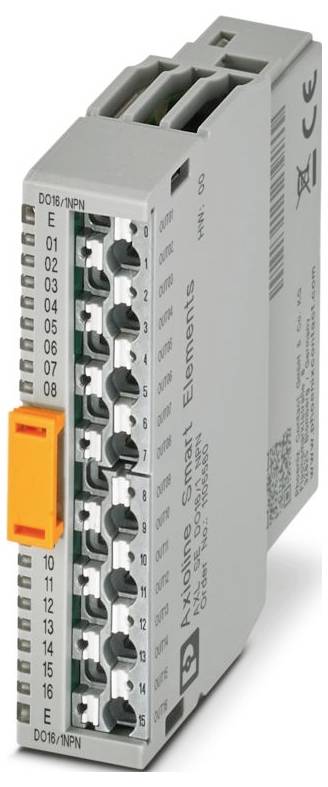

Zdjęcie poglądowe
Phoenix Contact AXL SE DO16/1 NPN 1105560 Moduł cyfrowy 24 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (499,00 zł / Sztuka)
499,00 zł
405,69 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Miejsce instalacji: Sprawdź system, w którym chcesz zainstalować Smart Element.
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
- Maksymalna strata mocy w warunkach nominalnych: 1,85 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Napięcie wyjściowe: 24 V
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: min. 14 mA (bez podłączonych urządzeń peryferyjnych)
- Znamionowe napięcie wyjściowe: 24 V DC
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | Zobacz system, w którym używasz Smart Element; Zabezpieczenie przed odwrotną polaryzacją | Dioda równoległa
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje dotyczące przekrojów przewodów znajdują się w instrukcji obsługi „Axioline Smart Elements”. Przy małym przekroju przewodu i dużym natężeniu prądu temperatura zacisku może być nawet o 31 K wyższa od temperatury otoczenia. Przy doborze kabli należy zwrócić uwagę na ich dopuszczalną temperaturę pracy zgodnie z normami IEC lub UL.
- Liczba wyjść: 16 (NPN)
- Oznaczenie wyjścia: Wyjścia cyfrowe
- Cyfrowy:: Cyfrowy:
- Napięcie zasilania: 24 V DC (poprzez złącze krawędziowe karty)
- Napięcie wyjściowe w stanie wyłączonym: min. 23 V (przy UP = 24 V DC)
- Ograniczenie napięcia odcięcia indukcyjnego: 30 V DC ... 55 V DC
- Moduł: Moduł
- Kod identyfikacyjny (szesnastkowy): brak
- Kanał danych procesowych: 16 bitów
- Przestrzeń adresowa wejściowa: 0 bajtów
- Przestrzeń adresowa wyjściowa: 2 bajty
- Wymagania dotyczące danych parametrów: 9 bajtów
- Wymagania dotyczące danych konfiguracyjnych: 6 bajtów
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Napięcie testowe: zasilanie 24 V (urządzenia peryferyjne) / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Znamionowe obciążenie indukcyjne: 12 VA (1,2 H, 48 Ω, przy napięciu znamionowym)
- Lampy o obciążeniu znamionowym: 12 W (przy napięciu znamionowym)
- Obciążenie znamionowe rezystancyjne: 12 W (48 Ω, przy napięciu znamionowym)
- Odporność na napięcie wsteczne w przypadku krótkich impulsów: warunkowo odporna na napięcie wsteczne do 0,5 A przez 1 s
- Zachowanie w przypadku przeciążenia indukcyjnego: Wyjście może zostać zniszczone
- Zabezpieczenie nadprądowe: min. 0,7 A
- Maksymalny prąd wyjściowy na moduł: maks. 6 A (Należy upewnić się, że nie zostanie przekroczony maksymalny dopuszczalny prąd 6 A!)
- Minimalne obciążenie: 10 kΩ
- Prąd wyjściowy w stanie wyłączonym: maks. 100 µA
- Częstotliwość przełączania: maks. 1200 na sekundę (przy obciążeniu rezystancyjnym, minimalny prąd obciążenia 50 mA); maks. 1 na sekundę (przy znamionowym obciążeniu indukcyjnym); maks. 16 na sekundę (przy obciążeniu znamionowym lampy)
- Zachowanie w przypadku przeciążenia: wyłączenie z automatycznym ponownym uruchomieniem
- Opóźnienie sygnału: maks. 100 µs (przy włączaniu zasilania); maks. 100 µs (przy wyłączaniu, przy minimalnym prądzie obciążenia 50 mA)
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Czas rozpoczęcia do momentu osiągnięcia gotowości operacyjnej:< 500 milisekund
- Potencjał: Opieka peryferyjna (UP): Potencjał: Opieka peryferyjna (UP)
- Napięcie testowe: Zasilanie układu logicznego / zasilanie 24 V (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Zasilanie logiczne / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Peryferie: Peryferie
- Rodzaj produktu
Moduł cyfrowy
- Model katalogowy producenta
AXL SE DO16/1 NPN
- Maksymalna ilość wyjść
16
- Ilość wejść
0 x
- Ilość wyjść
16 x
- Sygnał wyjścia - prąd
500 mA
- Prąd wyjściowy maks. na kanał
500 mA
- Sygnał wyjścia - napięcie
24 V
- Napięcie robocze
24 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
jednoprzewodowe
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
6 A
- Numer katalogowy producenta
1105560
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- Maksymalna ilość wyprowadzeń tranzystora
16
- Głębokość produktu
62 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Moduł cyfrowy 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Moduł cyfrowy 24 V/DC
Opis
Axioline Smart Elements, moduł wyjść cyfrowych, wyjścia cyfrowe: 16 (NPN), 24 V DC, 500 mA, technologia połączenia: 1-wire, stopień ochrony: IP20
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
