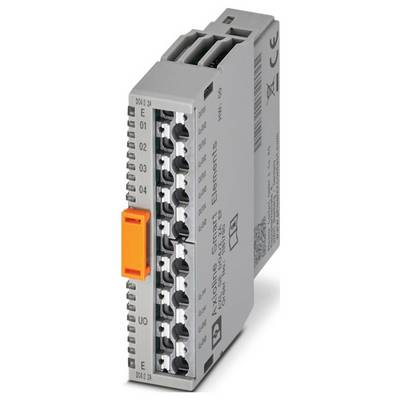

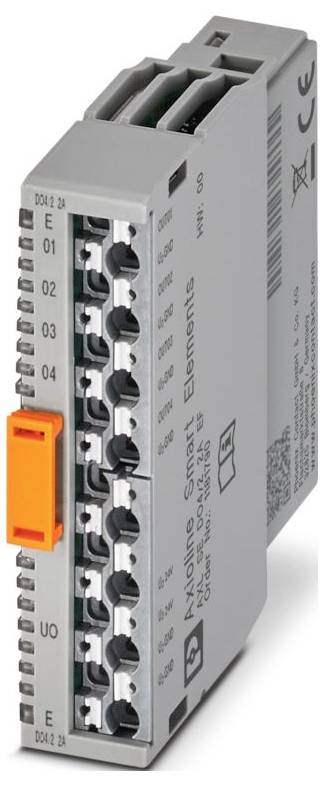

Zdjęcie poglądowe
Phoenix Contact AXL SE DO4/2 2A EF 1181790 Moduł cyfrowy 24 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (359,00 zł / Sztuka)
359,00 zł
291,87 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1, EN 60664-1)
- Stopień zanieczyszczenia: 2 (IEC 60664-1, EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Miejsce instalacji: Sprawdź system, w którym chcesz zainstalować Smart Element.
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Przekrój przewodu giętkiego z tulejką i osłoną plastikową: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu giętkiego z końcówką kablową bez osłony plastikowej: 0,25 mm² ... 1,5 mm²
- Maksymalna strata mocy w warunkach nominalnych: 2,05 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Napięcie wyjściowe: 24 V DC
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 8 A (wymagany zewnętrzny bezpiecznik)
- Znamionowe napięcie wyjściowe: 24 V DC
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | elektroniczne (35 V, 0,5 s); Zabezpieczenie przed odwrotną polaryzacją | dioda równoległa
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Uwaga dotycząca rodzaju połączenia: Informacje na temat przekrojów przewodów znajdują się w instrukcji obsługi „Axioline Smart Elements”.
- Liczba wyjść: 4
- Oznaczenie wyjścia: Wyjścia cyfrowe
- Cyfrowy:: Cyfrowy:
- Zasilanie: poprzez złącze krawędziowe karty
- Napięcie wyjściowe w stanie wyłączonym: maks. 1 V
- Moduł: Moduł
- Kod identyfikacyjny (szesnastkowy): brak
- Kanał danych procesowych: 8 bitów
- Przestrzeń adresowa wejściowa: 1 bajt
- Przestrzeń adresowa wyjściowa: 1 bajt
- Wymagania dotyczące danych parametrów: 3 bajty
- Wymagania dotyczące danych konfiguracyjnych: 7 bajtów
- Separacja/izolacja potencjałów zakresów napięciowych: Separacja/izolacja potencjałów zakresów napięciowych
- Znamionowe obciążenie indukcyjne: 48 VA (1,2 H, 12 Ω, przy 24 V DC)
- Obciążenie znamionowe lamp: 24 W (przy 24 V DC)
- Nominalne obciążenie rezystancyjne: 48 W (12 Ω, w zakresie napięcia zasilania)
- Zachowanie w przypadku przeciążenia indukcyjnego: Wyjście może zostać zniszczone
- Zabezpieczenie nadprądowe: min. 2,8 A
- Maksymalny prąd wyjściowy na moduł: maks. 8 A (wymagany zewnętrzny bezpiecznik | Należy zwrócić uwagę na obniżenie wartości znamionowych.)
- Minimalne obciążenie: 10 kΩ
- Prąd wyjściowy w stanie wyłączonym: maks. 300 µA
- Częstotliwość przełączania: maks. 1200 na sekundę (przy obciążeniu rezystancyjnym, minimalny prąd obciążenia 50 mA); maks. 1 na sekundę (przy znamionowym obciążeniu indukcyjnym); maks. 4 na sekundę (przy obciążeniu znamionowym lampy)
- Zachowanie w przypadku przeciążenia: wyłączenie z automatycznym ponownym uruchomieniem
- Opóźnienie sygnału: maks. 100 µs (przy włączaniu zasilania); maks. 100 µs (przy wyłączaniu, przy minimalnym prądzie obciążenia 50 mA)
- Prąd wyjściowy podczas zwarcia doziemnego w stanie wyłączonym:< 1 mA
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Czas rozpoczęcia do momentu osiągnięcia gotowości operacyjnej:< 500 milisekund
- Napięcie testowe: Zasilanie logiczne / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Peryferie: Peryferie
- Napięcie testowe: Zasilanie układu logicznego / zasilanie 24 V UP: 500 V AC, 50 Hz, 1 min
- Napięcie testowe: zasilanie 24 V UP / uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Potencjały: Zasilanie obwodowe (UO): Potencjały: Zasilanie obwodowe (UO)
- Napięcie testowe: Zasilanie układu logicznego / zasilanie 24 V UO (urządzenia peryferyjne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: zasilanie 24 V UO (urządzenia peryferyjne) / zasilanie 24 V UP: 500 V AC, 50 Hz, 1 min
- Napięcie testowe: zasilanie 24 V UO (urządzenia peryferyjne) / Uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Rodzaj produktu
Moduł cyfrowy
- Model katalogowy producenta
AXL SE DO4/2 2A EF
- Maksymalna ilość wyjść
4
- Ilość wyjść
4 x
- Sygnał wyjścia - prąd
2 A
- Prąd wyjściowy maks. na kanał
2 A
- Sygnał wyjścia - napięcie
24 V
- Napięcie robocze
24 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
Przewody 2
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
8 A
- Numer katalogowy producenta
1181790
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- Głębokość produktu
62 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Moduł cyfrowy 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Moduł cyfrowy 24 V/DC
Opis
Axioline Smart Elements, moduł wyjść cyfrowych, wyjścia cyfrowe: 4, 24 V DC, 2 A, technologia podłączenia: 2-żyłowa, stopień ochrony: IP20
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
