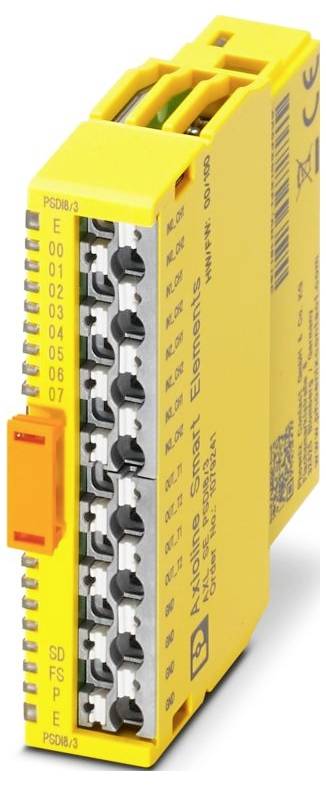

Zdjęcie poglądowe
Phoenix Contact AXL SE PSDI8/3 1079241 Moduł bezpieczeństwa 24 V/DC, 5 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (1039,00 zł / Sztuka)
1039,00 zł
844,72 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Axioline Smart Elements
- Projekt: modułowy
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,25 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 24 ... 16
- Szerokość: 14,9 mm
- Wysokość: 62,2 mm
- Głębokość: 62 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Sposób montażu: Montaż wtykowy (gniazdo Smart Element)
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięciowa: II (IEC 60664-1)
- Stopień zanieczyszczenia: 2 (EN 60664-1)
- Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
- Oznaczenie połączenia: Peryferyjne
- Końcówka odizolowanego przewodu: 8 mm
- Odstępy izolacyjne i odległości prześwitu: IEC 60664-1
- Pozycja montażowa: dowolna
- Prędkość transmisji: Sprawdź system, w którym używasz Smart Element.
- Maksymalna strata mocy w warunkach nominalnych: typ. 520 mW
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 1
- Ciśnienie powietrza (robocze): 70 kPa ... 108 kPa
- Tryb pracy: PROFIsafe 2.4, PROFIsafe 2.6.1
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 5% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Długość kabla: maks. 200 m (od wyjścia zegara do wejścia bezpiecznego (suma torów wychodzących i powrotnych))
- Pobór prądu: min. 8 mA (zasilanie z UP napięciem stałym 19,2 V, wszystkie wejścia ustawione, bez zasilania czujników poprzez zaciski zegarowe OUT_T1 i OUT_T2)
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Napięcie zasilania zabezpieczające przed przepięciem | elektroniczne (35 V, 0,5 s); Napięcie zasilania zabezpieczające przed odwrotną polaryzacją | poprzez system, w którym używasz Smart Element
- Zastosowanie: Bezpieczeństwo funkcjonalne; PROFIsafe; wyłącznie do podłączenia do sterowników Phoenix Contact lub Siemens
- Ciśnienie powietrza (przechowywanie/transport): 66 kPa ... 108 kPa
- Uwaga dotycząca rodzaju połączenia: Zapoznaj się z informacjami w rozdziale dotyczącym przekrojów przewodów oraz długości zdejmowania izolacji i wkładania.
- Medium transmisyjne: miedź
- Oznaczenie wejścia: Bezpieczne wejścia cyfrowe
- Pobór mocy: maks. 360 mW; min. 154 mW
- Opis wlotu: EN 61131-2, Typ 3
- Liczba wejść: 4 (konfiguracja 2-kanałowa); 8 (konfiguracja 1-kanałowa)
- Cyfrowy:: Cyfrowy:
- Zakres napięcia wejściowego sygnału „0”: -3 V DC ... 5 V DC
- Zakres napięcia wejściowego sygnału „1”: 11 V DC ... 30 V DC
- Czas filtrowania wejściowego: 1,5 ms; 3 ms (domyślnie); 5 ms; 15 ms
- Napięcie zasilania: 24 V DC (poprzez złącze krawędziowe karty)
- Bezpieczeństwo: bezpieczeństwo zewnętrzne za pośrednictwem systemu, w którym wdrażasz Smart Element
- Moduł: Moduł
- Przestrzeń adresowa wejściowa: 6 bajtów (PROFIsafe 2.6.1)
- Przestrzeń adresowa wyjściowa: 5 bajtów (PROFIsafe 2.6.1)
- Napięcie wejściowe znamionowe UIN: 24 V DC
- Prąd wejściowy znamionowy przy UIN: typ. 2,7 mA
- Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus): Potencjał: Zasilanie lokalnej magistrali Axioline F (UBus)
- Potencjał: Potencjał
- Interfejs Smart Element: Interfejs Smart Element
- Potencjał: Zasilanie logiczne elementów inteligentnych (USE): Potencjał: Zasilanie logiczne elementów inteligentnych (USE)
- Potencjał: Opieka peryferyjna (UP): Potencjał: Opieka peryferyjna (UP)
- Peryferie: Peryferie
- Stopień ochrony miejsca montażu: min. IP54
- Rodzaj produktu
Moduł bezpieczeństwa
- Model katalogowy producenta
AXL SE PSDI8/3
- Maksymalna ilość wejść cyfrowych
8
- Maksymalna ilość wejść
8
- Ilość wejść
8 x
- Napięcie robocze
24 V/DC
5 V/DC
- Wysokość produktu
62.2 mm
- Długość produktu
62 mm
- Szerokość produktu
14.9 mm
IP20
- Wymiary
(D x S x W) 62 x 14.9 x 62.2 mm
- Technika połączeniowa
trójprzewodowe
- Rodzaj przyłączenia
Złącze Push-in
- Maksymalny pobór natężenia
140 mA
- Numer katalogowy producenta
1079241
- Specyfikacja
modułowa
- Typ montażu
Montaż wtykowy (gniazdo Smart Element)
- Maksymalna temperatura otoczenia
60 °C
- Minimalna temperatura otoczenia
-25 °C
- Głębokość produktu
62 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Moduł bezpieczeństwa 24 V/DC, 5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563298 Phoenix Contact AXL SE PSDI8/3 1079241 Moduł bezpieczeństwa 24 V/DC, 5 V/DC
Opis
Axioline Smart Elements, moduł wejść cyfrowych, bezpieczeństwo funkcjonalne, PROFIsafe, wyłącznie do podłączenia do sterowników Phoenix Contact lub Siemens, bezpieczne wejścia cyfrowe: 4 (konfiguracja 2-kanałowa), 8 (konfiguracja 1-kanałowa), 24 V DC, technologia podłączenia: 3-żyłowa, stopień ochrony: IP20
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
