Name: Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Wskaźnik cyfrowy
Brand: Phoenix Contact
SKU: 2225702
Availability: BackOrder

Cyfrowy miernik z wyświetlaczem i przewodami połączeniowymi, stosowany do pomiaru parametrów elektrycznych w zastosowaniach przemysłowych.

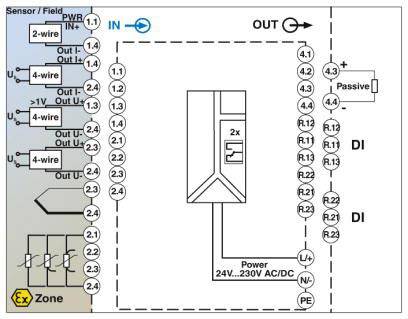

Schemat elektryczny modułu elektronicznego. Po lewej: złącza czujników w konfiguracji 2- lub 4-przewodowej. Po prawej: listwy przyłączeniowe (DI) i zasilanie.

Diagram przedstawia znak elektryczny ze znacznikami 'WE' i 'WY'. Po lewej stronie u góry: wskaźnik przepływu prądu; po prawej: U, I. Górny lewy róg zaznaczony na niebiesko.

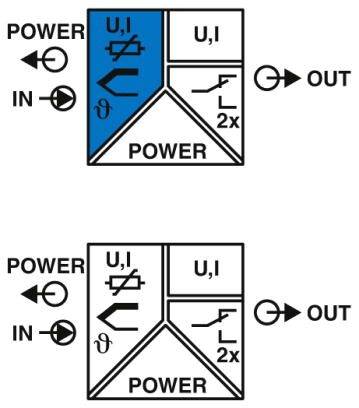

Diagram ze strzałkami przepływu prądu: strzałki wchodzące po lewej stronie (WE), wychodzące po prawej stronie (WY). Góra: Wejście oznaczone na niebiesko. Symbole U, I. Dół: Czarno-biały, mniej szczegółów.

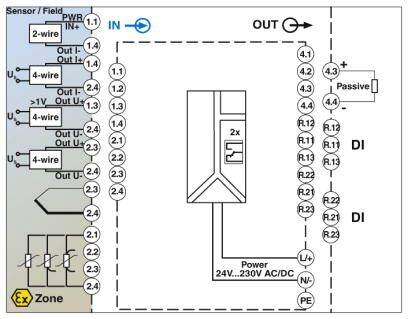

Diagram systemu sensorowego pokazuje wejścia, wyjścia i zasilanie. Oznacza połączenia i strefy implementacji technicznej.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 28.12.2026

Liczba

Sztuki

Suma (2819,00 zł / Sztuka)

2819,00 zł

2291,87 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura otoczenia (praca): Od -20°C... do 60 °C
Maks. Wysokość pracy:< 2000 m (npm)
Opis wejścia: Wejście uniwersalne
Sygnał wejściowy natężenie: 0 ma... 20 ma +10 %
Prąd sygnału wyjściowego: 0 ma... 20 ma
Długość zdejmowania izolacji: 10 mm
Materiał obudowy: PC-GF10
Pobór mocy: ≤ 6,9 W

Rodzaj produktu: Wskaźnik cyfrowy

Funkcje pomiarowe: Napięcie
temperatura
prąd

Minimalny zakres pomiaru: 0 mA

Model katalogowy producenta: FA MCR-EX-D-TUI-UI-2REL-UP

Maksymalny zakres pomiarowy: 20 mA

: IP65 (przód)

Wymiary: (D x S x W) 175 x 96 x 48 mm

Maksymalne napięcie robocze: 230 V DC/AC

Minimalne napięcie robocze: 24 V DC/AC

Szerokość produktu: 96 mm

Wysokość produktu: 48 mm

Długość produktu: 175 mm

Interfejs komponentów: analogowe zasilanie
analogowy prąd

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Wskaźnik cyfrowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Wskaźnik cyfrowy

Opis

Wielofunkcyjny wskaźnik procesu ex-i w obudowie panelowej do monitorowania i prezentacji wartości pomiarowych analogowych. Wejścia uniwersalne umożliwiają podłączenie prądu, napięcia, RTDs i TCS. Dwa wyjścia przekaźnikowe urozmaicone i jedno wyjście analogowe.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
