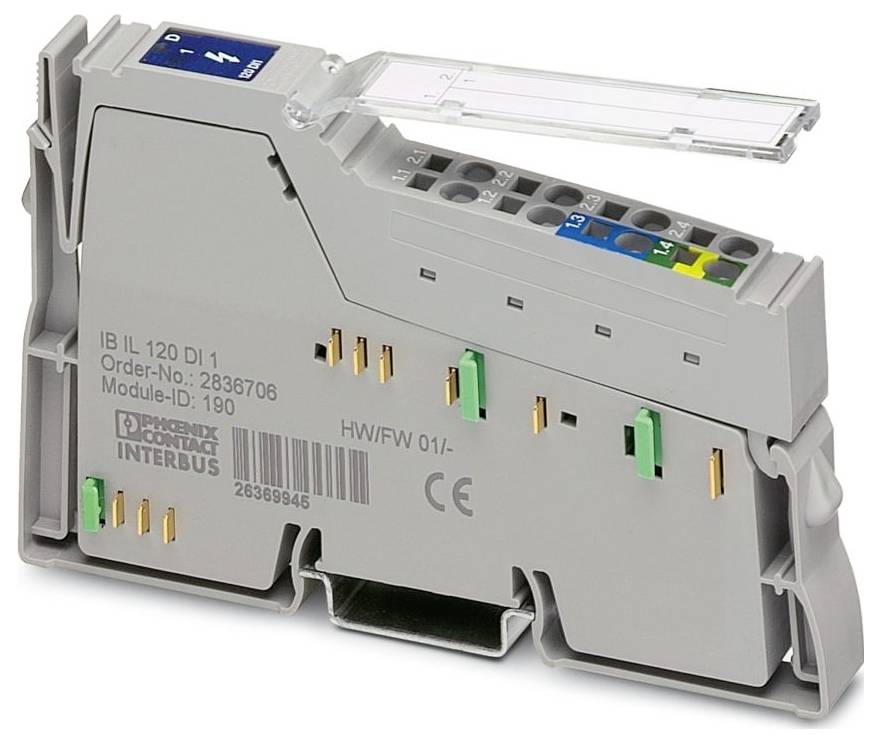

Zdjęcie poglądowe
Phoenix Contact IB IL 120 DI 1-PAC 2861917 Moduł cyfrowy 120 V/AC, 7.5 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (269,00 zł / Sztuka)
269,00 zł
218,70 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Inline
- Projekt: modułowy
- Typ połączenia: Połączenie sprężynowe naciągowe
- Przekrój przewodu giętkiego: 0,08 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,08 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 28 ... 16
- Szerokość: 12,2 mm
- Wysokość: 119,8 mm
- Głębokość: 71,5 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 55 °C
- Temperatura otoczenia (przechowywanie / transport): -25 ° C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Dopuszczalna wilgotność (praca): 75% ... 85% (w zakresie -25°C ... +55 °C to odpowiednie środki zapobiegające zwiększonej wilgotności (> 85% do spełnienia)
- Oznaczenie złącza: Złącze liniowe
- Końcówka odizolowanego przewodu: 8 mm
- Prędkość transmisji: 500 kbit/s
- Maksymalna strata mocy w warunkach nominalnych: 1,2 W.
- Klasa ochrony: I (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 80 kPa ... 160 kPa (do 2000 m n.p.m.)
- Zakres dostawy: w tym złącze liniowe i pole opisowe
- Zakres napięcia zasilania: 108 V AC ... 135 V AC
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 75% ... 85% (na obudowie zewnętrznej może sporadycznie występować lekka, krótkotrwała kondensacja)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: 0,25 A
- Połączenie przewodów: Połączenie przewodów
- Napięcie wejściowe: 120 V AC
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Liczba kanałów: 1
- Oznaczenie wejścia: Wejścia cyfrowe
- Opis wejścia: IEC 61131-2 Typ 1
- Liczba wejść: 1
- Cyfrowy:: Cyfrowy:
- Zakres napięcia wejściowego sygnału „0”: 0 V AC ... 40 V AC
- Zakres napięcia wejściowego sygnału „1”: 77 V AC ... 135 V AC
- Zasilanie: Elektronika modułu: Zasilanie: Elektronika modułu
- Napięcie zasilania 120 V AC
- Autobus lokalny liniowy: Autobus lokalny liniowy
- Moduł: Moduł
- Kod identyfikacyjny (dec): 190
- Kod identyfikacyjny (szesnastkowy): BE
- Kod długości (szesnastkowy): C2
- Kod długości (dziesiętny): 194
- Kanał danych procesowych: 2 bity
- Przestrzeń adresowa wejściowa: 2 bity
- Przestrzeń adresowa wyjściowa: 0 bajtów
- Długość rejestru: 2 bity
- Wymagania dotyczące danych parametrów: 1 bajt
- Wymagania dotyczące danych konfiguracyjnych: 4 bajty
- Napięcie wejściowe znamionowe UIN: 120 V AC
- Prąd wejściowy znamionowy przy UIN: 8,1 mA (przy napięciu znamionowym)
- Prąd czujnika na kanał: maks. 500 mA
- Potencjały: Zasilanie logiczne (UL): Potencjały: Zasilanie logiczne (UL)
- Potencjał: Dostawa do obszarów peryferyjnych: Potencjał: Dostawa do obszarów peryferyjnych
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Napięcie testowe: 5 V zasilania magistrali dalekobieżnej / 7,5 V zasilania (logika magistrali): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: zasilanie 5 V dla magistrali zdalnej / zasilanie 7,5 V (logika magistrali): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: zasilanie 7,5 V (logika magistrali) / Obszar peryferyjny: 2500 V AC, 50 Hz, 1 min
- Napięcie testowe: Test indywidualny: 1200 V AC, 50 Hz, 1 min
- Złącze liniowe: Złącze liniowe
- Rodzaj produktu
Moduł cyfrowy
- Model katalogowy producenta
IB IL 120 DI 1-PAC
- Maksymalna ilość wejść cyfrowych
1
- Maksymalna ilość wejść
1
- Ilość wejść
1 x
- Napięcie robocze
120 V/AC
7.5 V/DC
- Wysokość produktu
119.8 mm
- Długość produktu
71.5 mm
- Szerokość produktu
12.2 mm
IP20
- Wymiary
(D x S x W) 71.5 x 12.2 x 119.8 mm
- Technika połączeniowa
trójprzewodowe
- Rodzaj przyłączenia
Złącze sprężynowe
- Maksymalny pobór natężenia
0.25 A
- Numer katalogowy producenta
2861917
- Specyfikacja
modułowa
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-25 °C
- Napięcie zasilania układu logicznego U(L)
7.5 V/DC
- Głębokość produktu
70.430346 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Moduł cyfrowy 120 V/AC, 7.5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Moduł cyfrowy 120 V/AC, 7.5 V/DC
Opis
Cyfrowy zacisk wejściowy wbudowany, wejścia cyfrowe: 1, 120 V AC, technologia połączenia: 3-żyłowa, prędkość transmisji w magistrali lokalnej: 500 kbit/s, stopień ochrony: IP20, w tym złącze wbudowane i pole opisowe
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
