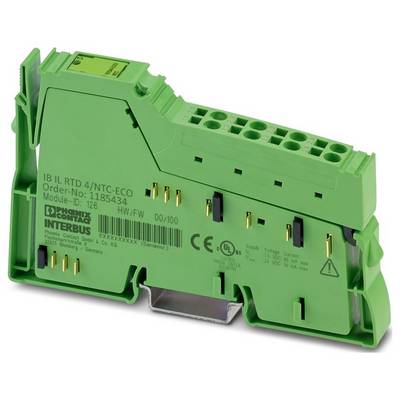

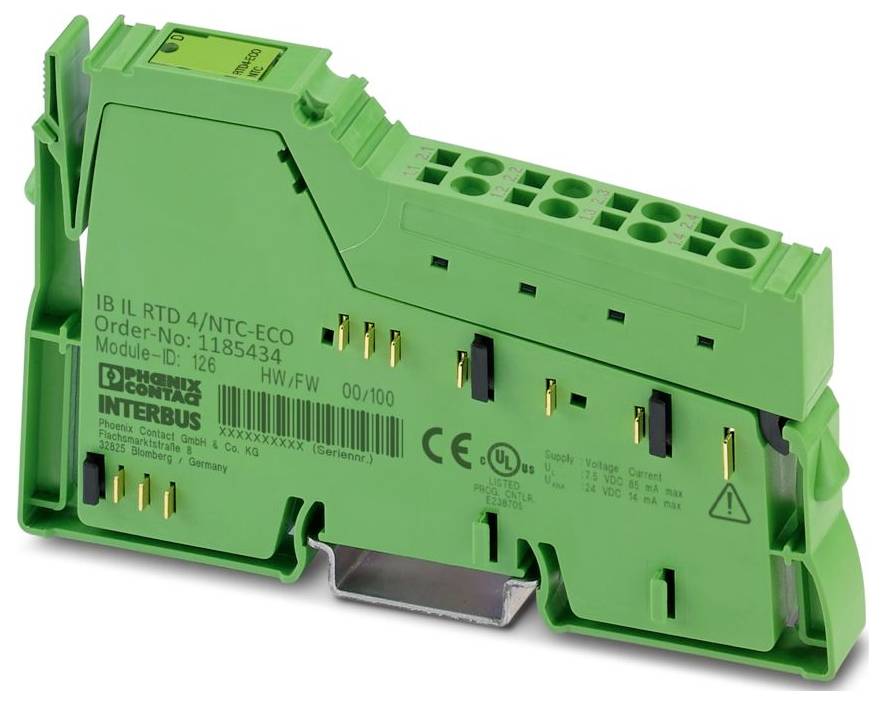

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Moduł temperatury 24 V/DC, 7.5 V/DC
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Liczba
Suma (1169,00 zł / Sztuka)
1169,00 zł
950,41 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: Inline
- Projekt: modułowy
- Typ połączenia: Połączenie sprężynowe naciągowe
- Przekrój przewodu giętkiego: 0,08 mm² ... 1,5 mm²
- Przekrój przewodu sztywnego: 0,08 mm² ... 1,5 mm²
- Przekrój przewodu AWG: 28 ... 16
- Szerokość: 12,2 mm
- Wysokość: 119,8 mm
- Głębokość: 71,5 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): 0 °C ... 55 °C
- Temperatura otoczenia (przechowywanie / transport): -25 ° C ... 85 °C
- Typ montażu: montaż na szynie DIN
- Dopuszczalna wilgotność (praca): 10% ... 95% (bez kondensacji)
- Oznaczenie złącza: Złącze liniowe
- Końcówka odizolowanego przewodu: 8 mm
- Prędkość transmisji: 500 kbit/s
- Maksymalna strata mocy w warunkach nominalnych: 0,95 W.
- Klasa ochrony: III (IEC 61140, EN 61140, VDE 0140-1)
- Liczba interfejsów: 2
- Ciśnienie powietrza (robocze): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Zakres dostawy: w tym złącze liniowe
- Zakres napięcia zasilania: 19,2 V DC ... 30 V DC (wliczając wszystkie tolerancje, w tym tętnienia)
- Technologia połączeń: Technologia połączeń
- Dopuszczalna wilgotność (przechowywanie/transport): 10% ... 95% (bez kondensacji)
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Pobór prądu: maks. 14 mA; typ. 7,3 mA
- Połączenie przewodów: Połączenie przewodów
- Układ zabezpieczający: Zabezpieczenie przed przeciążeniem | maks. ±40 V DC, 1 min.; Zabezpieczenie przed przepięciami | Dioda tłumiąca
- Ciśnienie powietrza (przechowywanie/transport): 70 kPa ... 106 kPa (do 3000 m n.p.m.)
- Oznaczenia wejść: wejścia analogowe RTD
- Opis wejścia: Wejścia dla rezystancyjnych czujników temperatury
- Liczba wejść: 4 (NTC, rezystory liniowe)
- Analogowy: Analogowy:
- Czas filtrowania wejściowego: 120 ms (na kanał)
- Napięcie zasilania: 24 V DC (poprzez zworkę potencjałową)
- Uwaga dotycząca technologii połączeń: ekranowane
- Rozdzielczość przetwornika analogowo-cyfrowego: 24 bity
- Zakres rezystancji liniowej: 0 Ω ... 100 kΩ
- Autobus lokalny liniowy: Autobus lokalny liniowy
- Moduł: Moduł
- Kod identyfikacyjny (dec): 126
- Kod identyfikacyjny (szesnastkowy): 7E
- Kod długości (szesnastkowy): 04
- Kod długości (dec): 04
- Kanał danych procesowych: 64 bity
- Przestrzeń adresowa wejściowa: 8 bajtów
- Przestrzeń adresowa wyjściowa: 0 bajtów
- Długość rejestru: 64 bity
- Wymagania dotyczące danych parametrów: 1 bajt
- Wymagania dotyczące danych konfiguracyjnych: 4 bajty
- Potencjały: Zasilanie logiczne (UL): Potencjały: Zasilanie logiczne (UL)
- Separacja/izolacja potencjałów zakresów napięć: Separacja/izolacja potencjałów zakresów napięć
- Złącze liniowe: Złącze liniowe
- Komunikaty diagnostyczne: awaria wewnętrznego zasilania urządzeń peryferyjnych; komunikat o błędzie urządzeń peryferyjnych wysyłany do łącznika magistrali; błąd sumy kontrolnej; komunikat o błędzie urządzeń peryferyjnych wysyłany do łącznika magistrali
- Potencjał: Zasilanie modułów analogowych (UANA): Potencjał: Zasilanie modułów analogowych (UANA)
- Miejsce instalacji: szafa sterownicza
- Czas konwersji analogowo-cyfrowej: typowo 120 ms
- Formaty danych: Standardowa reprezentacja
- Tolerancja względna: typ. ± 0,15% (wartości pełnej skali, przy TU = 25°C); maks. ± 0,35% (wartości pełnej skali, przy TU = 25 °C)
- Filtr wejściowy: Filtr cyfrowy
- Aktualizacja danych procesu:< 10 milisekund
- Wartość nominalna źródeł prądu: 10 µA (prąd impulsowy, specyfikacja ta obowiązuje w fazie próbkowania)
- Napięcie testowe: Logika magistrali (magistrala lokalna, zasilanie logiczne): 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Urządzenia peryferyjne analogowe: 500 V AC, 50 Hz, 1 min
- Napięcie testowe: Uziemienie funkcjonalne: 500 V AC, 50 Hz, 1 min
- Rodzaj produktu
Moduł temperatury
- Model katalogowy producenta
IB IL RTD 4/NTC-ECO
- Maksymalna ilość wejść analogowych
4
- Maksymalna ilość wejść
4
- Maksymalna ilość wyjść
0
- Ilość wejść
4 x
- Ilość wyjść
0 x
- Napięcie robocze
24 V/DC
7.5 V/DC
- Wysokość produktu
119.8 mm
- Długość produktu
71.5 mm
- Szerokość produktu
12.2 mm
IP20
- Wymiary
(D x S x W) 71.5 x 12.2 x 119.8 mm
- Technika połączeniowa
Przewody 2
- Rodzaj przyłączenia
Złącze sprężynowe
- Maksymalny pobór natężenia
85 mA
- Numer katalogowy producenta
1185434
- Specyfikacja
modułowa
- Typ montażu
Montaż na szynie DIN
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
0 °C
- Głębokość produktu
70.430346 mm
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Moduł temperatury 24 V/DC, 7.5 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Moduł temperatury 24 V/DC, 7.5 V/DC
Opis
Terminal pomiaru temperatury w linii, Wejścia analogowe RTD: 4 (NTC, rezystory liniowe), Technologia połączenia: 2-żyłowa, Prędkość transmisji w magistrali lokalnej: 500 kbit/s, Klasa ochrony: IP20, w tym złącze liniowe
