Name: Phoenix Contact IL EC BK-PAC 2702507 Łącznik magistrali 24 V/DC
Brand: Phoenix Contact
SKU: 2209851
Availability: BackOrder

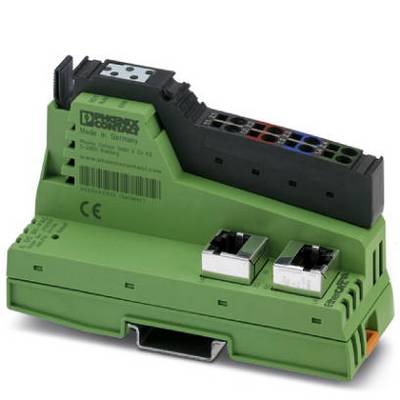

Zielone urządzenie elektroniczne z gniazdami przyłączeniowymi i czarną górną częścią, przeznaczone do stosowania w instalacjach szaf sterowniczych.

Zielona elektroniczna płytka z dwoma portami Ethernet u dołu. Na górze znajdują się diody statusowe oznaczone jako 'RDY', 'RUN' oraz 'ERR'.

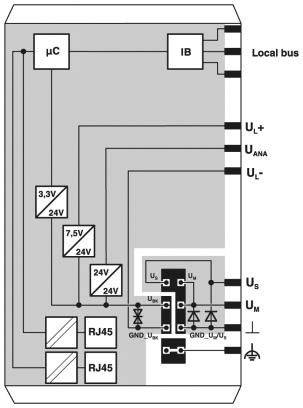

Schemat elektryczny modułu elektronicznego z mikrokontrolerem, wieloma złączami RJ45 oraz zasilaniem 24V, przedstawiający połączenia i magistralę komunikacyjną.

Rysunek techniczny urządzenia z wymiarami: wysokość 119,4, szerokość 40 i głębokość 71,5. Widok z przodu i z boku urządzenia.

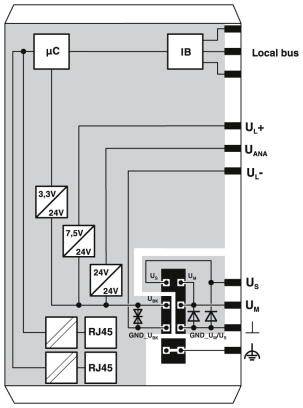

Schemat elektryczny modułu elektronicznego z różnymi złączami, w tym gniazdami RJ45, mikrokontrolerem ('µC') oraz połączeniem magistralowym.

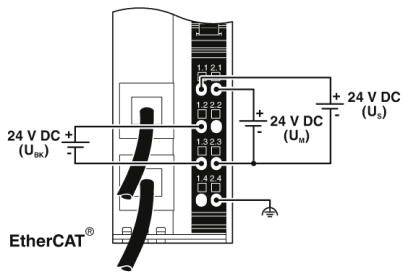

Schemat elektryczny pokazuje podłączenia zasilania prądem stałym 24 V na urządzeniu z interfejsem EtherCAT. Połączenia są wyraźnie oznaczone jako U_BK, U_M i U_S.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (1179,00 zł / Sztuka)

1179,00 zł

958,54 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Kolor: zielony
Waga netto: 169 g
KLASA OCHRONY III (IEC 61140, EN 61140, VDE 0140-1)
Prędkość transmisji: 100 Mb/s (pełny dupleks)
Pobór mocy: Typ. 1,7 w (całkowite urządzenie)

Rodzaj produktu: Łącznik magistrali

Model katalogowy producenta: IL EC BK-PAC

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 30 V/DC

Maksymalne napięcie robocze: 30 V/DC

Napięcie robocze: 24 V/DC

Wysokość produktu: 119.4 mm

Długość produktu: 71.5 mm

Szerokość produktu: 40 mm

: IP20

Wymiary: (D x S x W) 71.5 x 40 x 119.4 mm

Rodzaj przyłączenia: RJ45, autonegocjacja

Maksymalny pobór natężenia: 70.6 mA

Numer katalogowy producenta: 2702507

Typ montażu: Szyna DIN

Maksymalna temperatura otoczenia: +55 °C

Minimalna temperatura otoczenia: -25 °C

Napięcie zasilania układu logicznego U(L): 24 V/DC

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Napięcie robocze

Numer katalogowy producenta

Rodzaj produktu

Phoenix Contact AXC F IL ADAPT 1020304 Moduł rozszerzeń PLC 24 V/DC

Numer produktu2208975

Dostawa w czw. 12.11

Conrad Electronic

24 V/DC

1020304

Moduł rozszerzeń PLC

Sztuki

Min.: 1

Vielfache: 1

699,00 zł^*

Phoenix Contact AXC F XT ETH 1TX 2403115 Moduł rozszerzeń PLC 24 V/DC

Numer produktu2209737

Dostawa w czw. 12.11

Conrad Electronic

24 V/DC

2403115

Moduł rozszerzeń PLC

Sztuki

Min.: 1

Vielfache: 1

1339,00 zł^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Zdecentralizowane urządzenie I/O

Numer produktu2209865

Dostawa w czw. 21.01.2027

Conrad Electronic

2702660

Zdecentralizowane urządzenie I/O

Sztuki

Min.: 1

Vielfache: 1

829,00 zł^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Zdecentralizowane urządzenie I/O

Numer produktu2209863

Dostawa w czw. 4.03.2027

Conrad Electronic

2702658

Zdecentralizowane urządzenie I/O

Sztuki

Min.: 1

Vielfache: 1

749,00 zł^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Zdecentralizowane urządzenie I/O 24 V/DC

Numer produktu2209864

Dostawa w czw. 4.03.2027

Conrad Electronic

24 V/DC

2702659

Zdecentralizowane urządzenie I/O

Sztuki

Min.: 1

Vielfache: 1

839,00 zł^*

Phoenix Contact AXL F BK PB XC 2702463 Łącznik magistrali 24 V/DC

Numer produktu2209838

Dostawa w czw. 12.11

Conrad Electronic

24 V/DC

2702463

Łącznik magistrali

Sztuki

Min.: 1

Vielfache: 1

2009,00 zł^*

Phoenix Contact AXL F BK PN TPS 2403869 Łącznik magistrali 24 V/DC

Numer produktu2209746

Dostawa w czw. 12.11

Conrad Electronic

24 V/DC

2403869

Łącznik magistrali

Sztuki

Min.: 1

Vielfache: 1

1529,00 zł^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 Moduł I/O 5 V/DC

Numer produktu2209792

Dostawa w pt. 2.04.2027

Conrad Electronic

5 V/DC

2701226

Moduł I/O

Sztuki

Min.: 1

Vielfache: 1

1869,00 zł^*

Phoenix Contact AXL F DO16/2 2H 1027904 Moduł I/O 5 V/DC

Numer produktu2208989

Dostawa w czw. 12.11

Conrad Electronic

5 V/DC

1027904

Moduł I/O

Sztuki

Min.: 1

Vielfache: 1

879,00 zł^*

Phoenix Contact AXL F DO32/1 2H 1004925 Moduł I/O 5 V/DC

Numer produktu2208901

Dostawa w czw. 12.11

Conrad Electronic

5 V/DC

1004925

Moduł I/O

Sztuki

Min.: 1

Vielfache: 1

1699,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2209851 Phoenix Contact IL EC BK-PAC 2702507 Łącznik magistrali 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209851 Phoenix Contact IL EC BK-PAC 2702507 Łącznik magistrali 24 V/DC

Opis

2 złącza RJ45. Automatyczna Adresowanie. Stacja jest fotografią modułowego urządzenia EtherCAT® za pomocą modułowych profili urządzeń (MDP). Acykliczna Komunikacja Danych (Protokoły Skrzynki Pocztowej). Wsparcie dla SafetyBridge V3. Możliwość aktualizacji oprogramowania sprzętowego.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
