Name: Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Moduł monitorujący 1 szt.
Brand: Phoenix Contact
SKU: 3579715
Availability: BackOrder

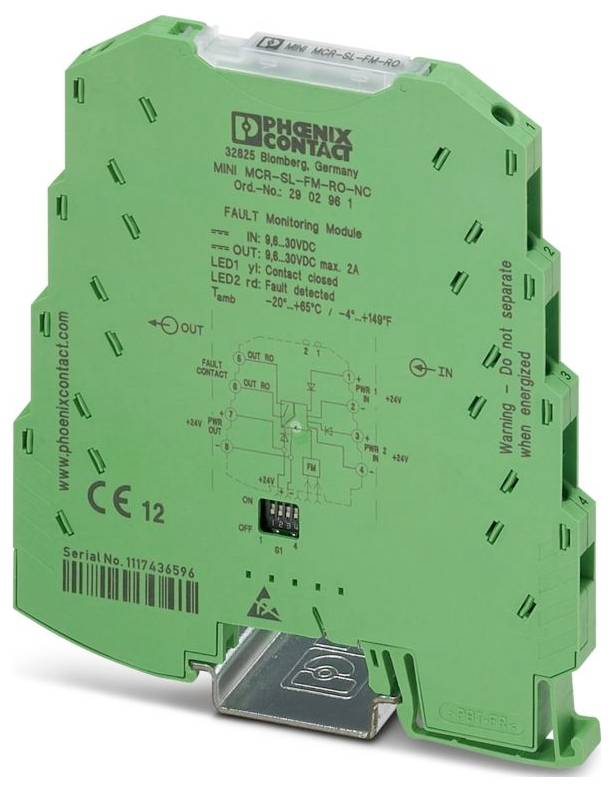

Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Moduł monitorujący 1 szt.-0

Zdjęcie poglądowe

Rodzaj produktu

Moduł monitorujący

Sygnał wejściowy maks. (napięcie)

30 V

Model katalogowy producenta

MINI MCR-SL-FM-RC-NC

Wymiary

(D x S x W) 101.2 x 6.2 x 93.1 mm

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 1.12

Liczba

Sztuki

Suma (559,00 zł / Sztuka)

559,00 zł

454,47 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 59,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MINI Analog
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 12
Szerokość: 6,2 mm
Wysokość: 93,1 mm
Głębokość: 101,2 mm
Kolor: zielony (RAL 6021)
Materiał obudowy: PBT
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -20 °C ... 65 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: EN 61000-4-6
Uwaga: Podczas procesu interferencji mogą wystąpić niewielkie odchylenia.
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Długość zdejmowania izolacji: 12 mm
Pozycja montażowa: dowolna
Oznaczenie: UL 508; Klasa I, Dział 2, Grupy A, B, C, D T4; Klasa I, Strefa 2, Grupa IIC
UL, USA / Kanada: UL, USA / Kanada
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22: HL 1 - HL 2
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23: HL 1 - HL 2
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24: HL 1 - HL 2
Zakres napięcia zasilania: 9,6 V DC ... 30 V DC (Do mostkowania napięcia zasilania można użyć złącza magistralnego na szynę DIN (ME 6.2 TBUS-2 1.5/5-ST-3.81 GN, nr artykułu 2869728); mocuje się je zatrzaskowo na szynie DIN 35 mm zgodnie z normą EN 60715)
CE: CE
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Wyładowanie statyczne: Wyładowanie statyczne
Uwaga: Kryterium B
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Zakłócenia przewodzone: Zakłócenia przewodzone
Odporność na zakłócenia EN 61000-6-2
Maksymalne napięcie przełączania: 30 V AC/DC
Wskaźnik stanu: Żółta dioda LED (wyjście przełączające)
Oznaczenie: Zaburzenia przewodzone
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Obciążenie prądem udarowym: Obciążenie prądem udarowym
Maksymalny pobór mocy:< 5 mA (przy 24 V prądu stałego)
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Izolacja: Izolacja podstawowa
Napięcie znamionowe izolacji: 50 V AC/DC
Napięcie testowe: 1,5 kV AC (50 Hz, 60 s)
Funkcjonalność: Funkcjonalność
Izolacja galwaniczna: Izolacja galwaniczna
Maksymalny współczynnik temperaturowy:< 0,01%/K
Pobór mocy:< 120 mW (przy 24 V prądu stałego)
Maksymalny prąd wyjściowy: 2 A
Typowe odchylenie od wartości pełnej skali: 2%
Konfiguracja: przełączniki DIP
Sygnał: Napięcie: Sygnał: Napięcie
Opis wejścia: Wejście napięciowe do monitorowania redundancji
Napięcie sygnału wejściowego: 9,6 V DC ... 30 V DC
Przełączanie: Przekaźnik: Przełączanie: Przekaźnik
Maksymalny prąd przełączania: 50 mA
Napięcie sygnału wyjściowego: 8,8 V DC ... 29,2 V/DC
Wskaźnik błędu: czerwona dioda LED
Izolacja galwaniczna wejścia, zasilania i wyjścia mocy do wyjścia przełączającego IEC/EN 61010: Izolacja galwaniczna wejścia, zasilania i wyjścia mocy do wyjścia przełączającego IEC/EN 61010
Sygnał: Napięcie/Prąd: Sygnał: Napięcie/Prąd

Model katalogowy producenta: MINI MCR-SL-FM-RC-NC

Rodzaj produktu: Moduł monitorujący

Sygnał wejściowy maks. (napięcie): 30 V

Wymiary: (D x S x W) 101.2 x 6.2 x 93.1 mm

Połączenie komponentów: śrubowe

Sygnał wyjściowy (napięcie): 8.8 V DC ... 29.2 V DC

Sygnał wyjściowy (natężenie): 2 A

Sygnał wejściowy (napięcie): 9.6 V DC ... 30 V DC

Zawartość: 1 szt.

Konfiguracja: Przełącznik DIP

Szerokość produktu: 6.2 mm

Wysokość produktu: 93.1 mm

Długość produktu: 101.2 mm

Maksymalna temperatura otoczenia: 65 °C

Minimalna temperatura otoczenia: -20 °C

Napięcie zasilania: 30 V/DC

Napięcie zasilania U(B): 9.6 V DC ... 30 V DC

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 2.5 mm²

Minimalny przekrój przewodu elastycznego: 0.2 mm²

Minimalny przekrój przewodu sztywnego: 0.2 mm²

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Moduł monitorujący 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579715 Phoenix Contact MINI MCR-SL-FM-RC-NC 2902961 Moduł monitorujący 1 szt.

Opis

Moduł monitorowania usterek służy do oceny i raportowania zebranych usterek systemu monitorowania usterek oraz do monitorowania napięć zasilania. Komunikat o błędzie jest przesyłany poprzez styk normalnie zamknięty. Połączenie śrubowe, konfiguracja standardowa.

Opis tego produktu został przetłumaczony automatycznie.
