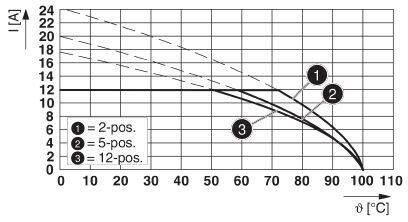

![Diagram z krzywymi obciążalności prądowej w zależności od temperatury dla połączeń 2-, 5- i 12-biegunowych; osie: prąd [A], temperatura [°C].](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209555TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

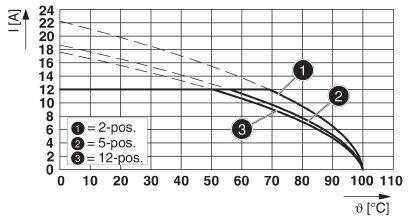

![Diagram przedstawia zależność natężenia prądu od temperatury dla trzech pozycji przełącznika (2, 5, 12). Osie: Natężenie prądu [A], Temperatura [°C].](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209555TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

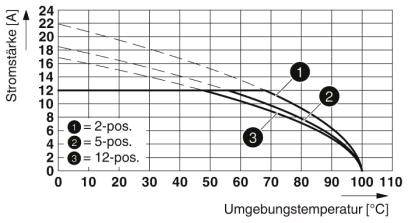

![Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C]. Trzy krzywe dla rozwiązań przekaźnikowych o 2, 5 i 12 pozycjach, krzywe opadają wraz ze wzrostem temperatury.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209555TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

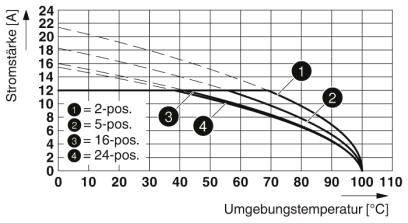

![Diagram przedstawia natężenie prądu ([A]) w funkcji temperatury otoczenia ([°C]), z czterema krzywymi dla systemów 2-, 5-, 16- i 24-biegunowych.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209555TI07/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Zdjęcie poglądowe
Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 16 Wymiary siatki: 5.08 mm 1971206 50 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
Rodzaj złącza
gniazdo
Ilość rzędów
1
Wymiary siatki
5.08 mm
Ilość pinów
16
Karta katalogowa (PDF)
55 Sztuki
Pokaż produkty alternatywne
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
2389,43 zł
3
2% = 58,30 zł
2331,13 zł
5
3% = 81,48 zł
2307,95 zł
10
4% = 97,01 zł
2292,42 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba (Rozmiar opakowania 50 szt.)
Suma (2389,43 zł / Sztuka)
2389,43 zł
2939,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 50 szt.
- Ilość rzędów: 1
- Ilość pinów: 16
Dane techniczne
- Liczba przyłączy: 16
- Przekrój nominalny: 2.5 m²
- Typ izolacji: I
- Znamionowe napięcie udarowe (III/3): 4 kV
- System wtykowy: CLASSIC COMBICON
- Zamek: Kołnierz Śrubowy
- Liczba potencjałów: 16
- Wysokość (wysokość bez pinów do lutowania): 15,5 mm
- Temperatura otoczenia (montaż): -5°C... 100°C
- Siła połączenia ok. 8 N
- Siła potrzebna do bieguna ok. 6 N.
- Cykle Łączeniowe 25
- Rodzaj produktu
Obudowa złącza pin żeńskiego na kabel
- Rodzaj złącza
gniazdo
- Ilość rzędów
1
- Specyfikacje klem zaciskowych
z obudową kablową
- Wymiary siatki
5.08 mm
- Ilość pinów
16
- Szerokość produktu
91.44 mm
- Natężenie znamionowe
12 A
- Natężenie znamionowe - zaokrąglone
12 A
- Zawartość
50 szt.
- Maksymalna średnica przewodu (system AWG)
12
- Minimalna średnica przewodu (system AWG)
24
- Maksymalna długość ściągania izolacji
7 mm
- Wymiary
(D x S x W) 25.6 x 91.44 x 15.5 mm
- Połączenie komponentów
śrubowe
- Rozmiar gwintu
M3
- Numer katalogowy producenta
1971206
- Kolor
zielony
- Materiał izolacyjny
PA
- Materiał styku
stop Cu, cynowany
- Wykończenie strony ze wtykami
cyna
- Napięcie znamionowe
320 V
- Wysokość produktu
15.5 mm
- Długość produktu
25.6 mm
- Maksymalny przekrój
2.5 mm²
- Minimalny przekrój
0.2 mm²
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
SMSTB 2,5/16-STF-5,08
Do pobrania
Karta katalogowa
Karta katalogowa 2209555 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 16 Wymiary siatki: 5.08 mm 1971206 50 szt.
Karta katalogowa 2209555 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 16 Wymiary siatki: 5.08 mm 1971206 50 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209555 Phoenix Contact Obudowa złącza pin żeńskiego na kabel Ilość pinów 16 Wymiary siatki: 5.08 mm 1971206 50 szt.
Opis
Znana zasada połączenia umożliwia wykorzystanie w wielu zastosowaniach na całym świecie. Zoptymalizowany do wąskiego montażu: Obsługa i połączenie przewodowe z jednego kierunku. Przykręcany kołnierz zapewniający najwyższy poziom stabilności mechanicznej. Nieznaczne nagrzewanie dzięki najwyższej sile kontaktowej. Umożliwia podłączenie dwóch przewodów.
