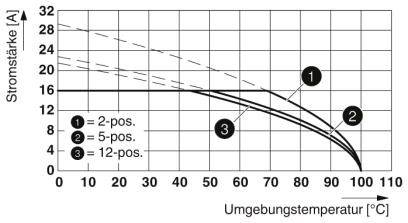

![Diagram przedstawia natężenie prądu [A] w zależności od temperatury otoczenia [°C] dla połączeń 2-, 5- i 12-biegunowych. Natężenie prądu spada wraz ze wzrostem temperatury.](https://asset.conrad.com/media10/isa/160267/c1/-/pl/002209544TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Zdjęcie poglądowe
Phoenix Contact Obudowa złącza pin żeńskiego na PCB Ilość pinów 12 Wymiary siatki: 5.08 mm 1943632 50 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Obudowa złącza pin żeńskiego na PCB
Rodzaj złącza
gniazdo
Ilość rzędów
1
Wymiary siatki
5.08 mm
Ilość pinów
12
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
1413,82 zł
3
2% = 34,49 zł
1379,33 zł
5
3% = 48,21 zł
1365,61 zł
10
4% = 57,40 zł
1356,42 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba (Rozmiar opakowania 50 szt.)
Suma (1413,82 zł / Sztuka)
1413,82 zł
1739,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Listwa PIN
- Opis: 50 szt.
- Ilość rzędów: 1
- Ilość pinów: 12
Dane techniczne
- Liczba przyłączy: 12
- Przekrój nominalny: 2.5 m²
- Wymiary pina 1,2 x 0,5 mm
- Typ izolacji: I
- Znamionowe napięcie udarowe (III/3): 4 kV
- System wtykowy: Power COMBICON 2,5
- Zamek: Brak
- Liczba potencjałów: 12
- Wysokość (wysokość bez pinów do lutowania): 19 mm
- Długość pinów: 3,6 mm
- Temperatura otoczenia (montaż): -5°C... 100°C
- Siła połączenia ok. 12 N
- Siła potrzebna do bieguna ok. 10 N.
- Cykle Łączeniowe 25
- Częstotliwość: Od 10 Do 150 Do 10 Hz
- Rodzaj produktu
Obudowa złącza pin żeńskiego na PCB
- Rodzaj złącza
gniazdo
- Ilość rzędów
1
- Wymiary siatki
5.08 mm
- Ilość pinów
12
- Szerokość produktu
62.96 mm
- Natężenie znamionowe
16 A
- Natężenie znamionowe - zaokrąglone
16 A
- Zawartość
50 szt.
- Wymiary
(D x S x W) 10.2 x 62.96 x 22.6 mm
- Połączenie komponentów
do PCB
- Numer katalogowy producenta
1943632
- Kolor
zielony
- Materiał izolacyjny
PA
- Materiał styku
stop Cu, cynowany
- Wykończenie strony z PCB
cyna
- Wykończenie strony ze wtykami
cyna
- Napięcie znamionowe
320 V
- Wysokość produktu
22.6 mm
- Długość produktu
10.2 mm
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-40 °C
- Model katalogowy producenta
ICV 2,5 HC/12-G-5,08
Do pobrania
Karta katalogowa
Karta katalogowa 2209544 Phoenix Contact Obudowa złącza pin żeńskiego na PCB Ilość pinów 12 Wymiary siatki: 5.08 mm 1943632 50 szt.
Karta katalogowa 2209544 Phoenix Contact Obudowa złącza pin żeńskiego na PCB Ilość pinów 12 Wymiary siatki: 5.08 mm 1943632 50 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209544 Phoenix Contact Obudowa złącza pin żeńskiego na PCB Ilość pinów 12 Wymiary siatki: 5.08 mm 1943632 50 szt.
Opis
Znana zasada montażu pozwala na zastosowanie na całym świecie. Odwrócona obudowa podstawowa ze stykami gniazdowymi do bezpiecznych wyjść urządzeń lub połączeń płytek drukowanych. Wbudowana sprężyna stalowa dla dodatkowego bezpieczeństwa przy wahaniach temperatury i mocy.
