Name: Phoenix Contact PACT RCP-D95 2904890 Cewka Rogowskiego Prąd pierwotny 4000 A Średnica otworu:95 mm 1 szt.
Brand: Phoenix Contact
SKU: 3579774
Availability: SoldOut

Wielokolorowy elektroniczny wiąz przewodów z licznymi złączami przymocowanymi do metalowego łącznika kablowego.

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (839,00 zł / Sztuka)

839,00 zł

682,11 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Szpula

Prąd wejściowy (current) 4000 A
Średnica otworu 95 mm

Dane techniczne

Rodzina produktów: Cewka Rogowskiego
Materiał obudowy: PC
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 80 °C (cewka pomiarowa)
Wysokość: 2000 metrów
Normy/przepisy: IEC 61010-2-030; IEC 61869-10
Uwaga: Cewka pomiarowa
Właściwości izolacyjne: Właściwości izolacyjne
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Ogólne: Ogólne
Długość: 3 m
Certyfikacja: UL 61010 Recognized
UL, USA / Kanada: UL, USA / Kanada
Średnica: 95 mm
Częstotliwość: Częstotliwość
Certyfikat: zgodny z CMIM
Sygnał: Sygnał
Oznaczenie: Cewka pomiarowa
Izolacja: Podwójna izolacja
Znamionowe napięcie izolacji: 1000 V / AC (rms CAT III), 600 V AC (rms CAT IV)
Napięcie probiercze: 10,45 kV DC (60 s)
Budowa przewodnika linii sygnałowej: 2x 0,22 mm (sygnałowy (cynowany)); 1x 0,22 mm (ekranowany (cynowany))
Zawartość zestawu: 2904921 PACT RCP-4000A-1A-D95
Cewka pomiarowa: Cewka pomiarowa
Klasa dokładności: 0,2 (IEC 61869-10: A1)
Typ przetwornika: cewka Rogowskiego
Zakres pomiaru częstotliwości: 40 Hz ... 20000 Hz
Przekładnik prądowy: Przekładnik prądowy
Sygnał wyjściowy (przy 50 Hz): 100 mV (bez obciążenia, przy 1000 A)
Napięcie wyjściowe (w obwodzie otwartym): VOUT = M * dI/dt
Napięcie wyjściowe (sinusoidalne, obwód otwarty): 100 mV (VOUT = 2 * π * M * f * I (M = 0,318 μH | Przykład: przy 50 Hz | I = 1000 A))
Cewka pomiarowa w stanie zamontowanym: Cewka pomiarowa w stanie zamontowanym
Linia sygnałowa: Linia sygnałowa
Materiał cewki: Elastan
Stopień ochrony cewki pomiarowej: IP54 (niezgodne z normą UL)
Temperatura otoczenia (pracy) (cewka pomiarowa): -30 °C ... 80 °C (cewka pomiarowa)
CMIM: CMIM

Rodzaj produktu: Cewka Rogowskiego

Prąd pierwotny: 4000 A

Średnica otworu: 95 mm

Model katalogowy producenta: PACT RCP-D95

Prąd pierwotny: 4000 A

Kategoria pomiarowa: CAT IV 600 V

Wysokość produktu: 300 mm

Długość produktu: 300 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579774 Phoenix Contact PACT RCP-D95 2904890 Cewka Rogowskiego Prąd pierwotny 4000 A Średnica otworu:95 mm 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579774 Phoenix Contact PACT RCP-D95 2904890 Cewka Rogowskiego Prąd pierwotny 4000 A Średnica otworu:95 mm 1 szt.

Opis

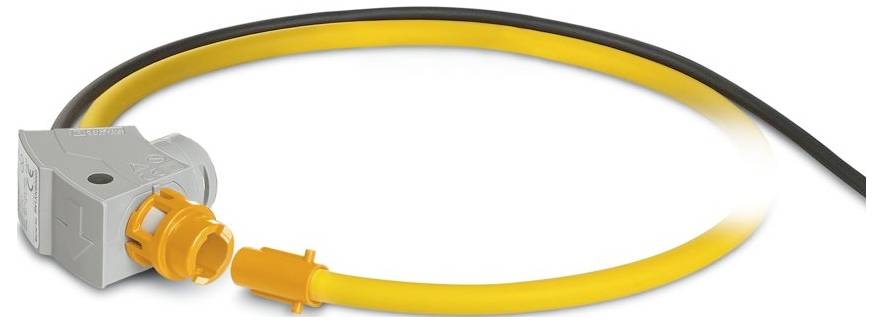

Cewka Rogowskiego o długości 300 mm. Średnica cewki pomiarowej po zamontowaniu wynosi 95 mm. Cewka Rogowskiego służy do pomiaru prądu przemiennego w szynach zbiorczych i liniach wysokiego napięcia.

Opis tego produktu został przetłumaczony automatycznie.
