Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

Zielona szyna montażowa z wieloma zaciskami śrubowymi do podłączeń elektrycznych, stosowana w przemysłowych systemach sterowania.

Schemat elektryczny urządzenia elektronicznego z wewnętrzną logiką i wieloma złączami. Zasilanie: 24V. Przedstawia obwód elektryczny i komponenty.

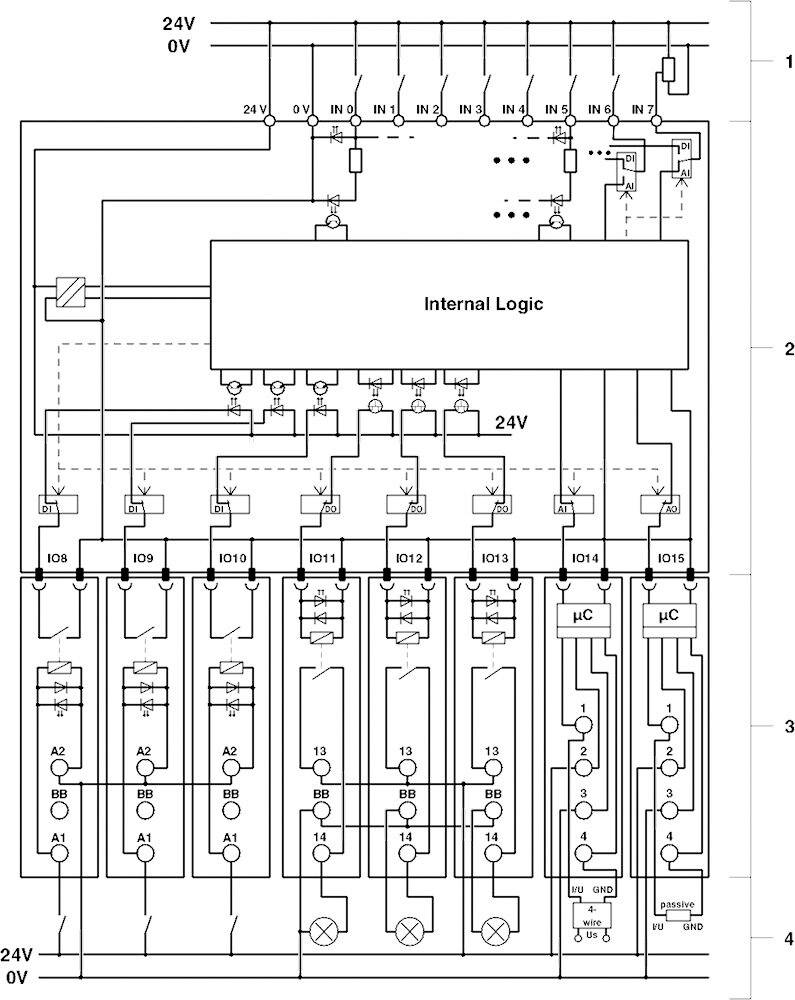

Schemat elektryczny urządzenia sterującego z opisanymi wejściami i wyjściami, prezentujący wewnętrzną logikę i obwody elektryczne przy napięciu 24V.

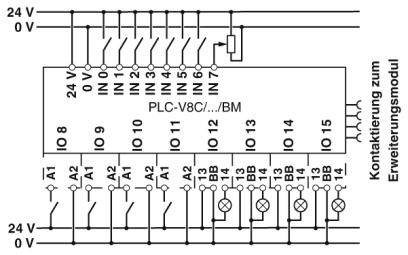

Schemat elektryczny modułu przekaźnikowego z wejściami (IN0 do IN7) i wyjściami (IO8 do IO15), z zaznaczonymi wejściami napięciowymi 24 V i 0 V.

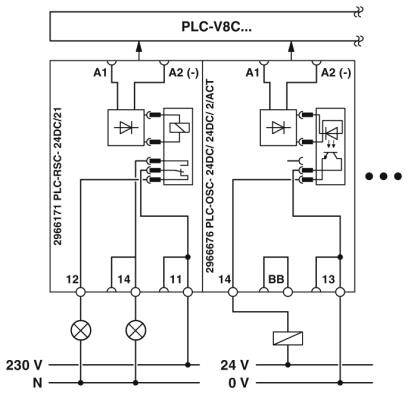

Schemat elektryczny modułu PLC-V8C z dwoma przekaźnikami: A1 i A2 przedstawiają wejścia i wyjścia. Poniżej zaznaczone źródła zasilania 230 V i 24 V.

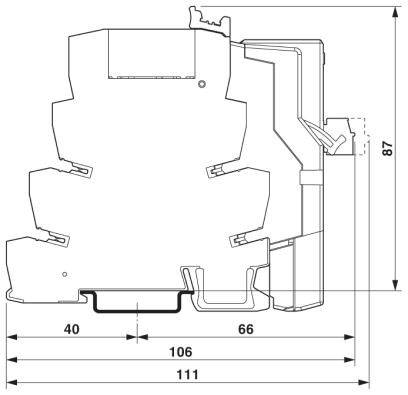

Rysunek techniczny elementu w przekroju z wymiarami: szerokość 106 mm, głębokość 40 mm, wysokość 87 mm.

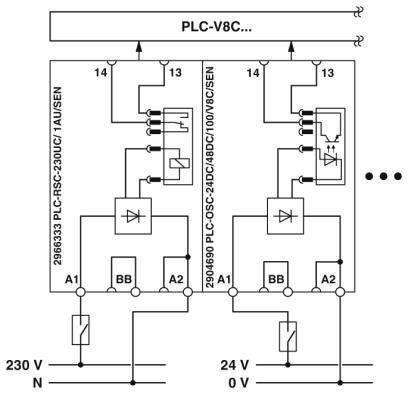

Schemat elektryczny systemu sterownika PLC z dwoma modułami przekaźnikowymi. Przedstawia połączenia dla obwodów 230V i 24V, w tym piny i oznaczenia.

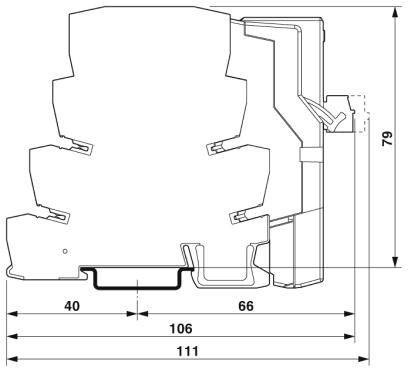

Przekrój rysunku technicznego z wymiarami: szerokość 111 mm, wysokość 79 mm, pozostałe elementy na wysokości 40 mm, 66 mm i 106 mm.

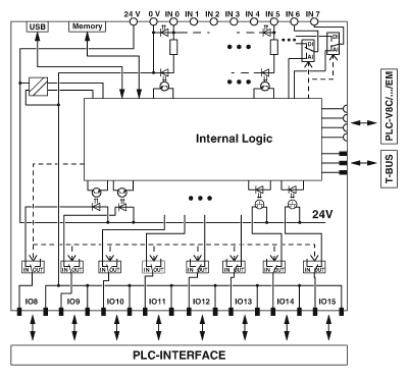

Schemat elektryczny interfejsu sterownika PLC z wewnętrzną logiką i złączami. Przedstawia zasilanie, porty wejścia/wyjścia oraz połączenia magistrali.

1/9

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (1099,00 zł / Sztuka)

1099,00 zł

893,50 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Opis wejścia: EN 61131-2 typ 3
Ilość wejść: 8 (konfigurowalna analogowo)
Zabezpieczenie Obwodu: Ochrona Przed Odwrotną Polaryzacją
Kolor: szary
Wskaźnik statusu: Zielona dioda LED
Zakres napięcia wejściowego: 0 V... 10 V
Rezystancja wejściowa> 3,5 kΩ
Pobór prądu typowy: 4 ma
Liczba wyjść: ≤ 8
Dokładność czasu rzeczywistego ±2 s/d
Zegar Czasu Rzeczywistego Czas Buforowania 96 H (Kondensator)
Pozycja montażowa: dowolna
Wskazówka montażowa: Wtykany do 8 x zacisków PLC-INTERFACE
Długość zdejmowania izolacji: 9 mm
Liczba przyłączy 1
Przekrój przewodu sztywnego: 0,14 mm² 1,5 mm²
Przekrój przewodu elastycznego: 0,14 mm² 1,5 mm²
Przekrój przewodu AWG 26... 16
Znamionowe napięcie izolacji 50 V.
Mierzone napięcie szczytowe: 0,8 kV
Stopień zanieczyszczenia: 2
Kategoria przepięcia III

Rodzaj produktu: Moduł I/O

Model katalogowy producenta: PLC-V8C/PT-24DC/BM2

Maksymalna ilość wejść analogowych: 2

Maksymalna ilość wejść cyfrowych: 8

Maksymalna ilość wejść: 8

Maksymalna ilość wyjść: 48

Ilość zamykanych zacisków IL: 8

Ilość wejść: 8 x

Ilość wyjść: 8 x

Minimalne napięcie robocze: 19.2 V/DC

Zasilanie (zakres): 19.2 - 26.4 V/DC

Maksymalne napięcie robocze: 26.4 V/DC

Napięcie robocze: 24 V/DC

Wysokość produktu: 111 mm

Długość produktu: 87 mm

Szerokość produktu: 50 mm

: IP20

Wymiary: (D x S x W) 87 x 50 x 111 mm

Technika połączeniowa: Złącze Push-in

Rodzaj przyłączenia: Złącze Push-in

Maksymalny pobór natężenia: 4 mA

Numer katalogowy producenta: 2907446

Maksymalna temperatura otoczenia: +50 °C

Minimalna temperatura otoczenia: -20 °C

Napięcie zasilania układu logicznego U(L): 24 V/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 24 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 24 V/DC

Opis

Bazowy moduł logiczny PLC generacji 2, z 16 terminalami i/o, 8 cyfrowych lub analogowych zacisków PLC-INTERFACE, z możliwością rozszerzenia do 48 i/o, zegar czasu rzeczywistego, gniazdo micro-USB, moduł pamięci i adapter Bluetooth, złącze Push-in

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
