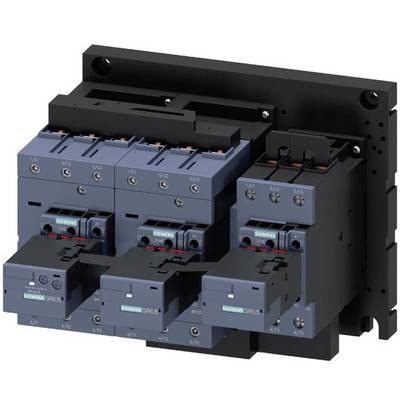

Siemens 3RA2446-8XF32-1NB3 Połączenie gwiazda trójkąt 3 NO 132 kW 690 V/AC warystor 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Połączenie gwiazda trójkąt
Ilość pinów
3 styki
Napięcie znamionowe
690 V/AC
Moc
132 kW
Połączenie komponentów
śrubowe
Karta katalogowa (PDF)
Ilość (zestaw/y)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
7657,72 zł
3
2% = 186,84 zł
7470,88 zł
5
3% = 261,13 zł
7396,59 zł
10
4% = 310,90 zł
7346,82 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (7657,72 zł / Sztuka)
7657,72 zł
9419,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dane techniczne
- Procent niebezpiecznych awarii / przy wysokim wskaźniku zapotrzebowania: 73
- Procent awarii niebezpiecznych / przy niskim wskaźniku zapotrzebowania: 40
- Moc rozruchowa / cewki magnetycznej / przy DC: 154 W
- Moc trzymania / cewki magnetycznej / przy DC: 5,6 W
- Wysokość instalacji / n.p.m. / maksimum: 2000 m
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego obwodu głównego / z koordynacją typu 1 / wymagane: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 250 A
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego obwodu głównego / z koordynacją typu 2 / wymagane: gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A
- Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego styku pomocniczego / wymagane: Bezpiecznik gG: 10 A
- Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
- Moc robocza / przy AC-3 / przy 400 V: 90 kW
- Prąd roboczy / przy AC-3 / przy 400 V: 160 A
- Pozycja montażowa: można obracać o +/-180° przy pionowym poziomie montażowym, można przechylać do przodu i do tyłu o +/- 22,5° przy pionowym poziomie montażowym
- Częstotliwość przełączania / przy AC-3 / maksymalna [1/h]: 850
- Częstotliwość przełączania / z AC-4 / maksymalna [1/h]: 200
- Obszar zastosowania: do łagodnego rozruchu trójfazowych silników asynchronicznych
- Pozorna moc przyciągania / cewki magnetycznej / przy AC / przy 50 Hz: 328 VA
- Pozorna moc przyciągania / cewki magnetycznej / przy AC / przy 60 Hz: 328 VA
- Pozorna moc hamowania / cewki magnetycznej / przy AC / przy 50 Hz: 8,2 VA
- Pozorna moc hamowania / cewki magnetycznej / przy AC / przy 60 Hz: 8,2 VA
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (10 ... 1/0), 1x (10 ... 2/0)
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
- Przekrój przyłączanego przewodu / dla styków głównych / sztywny / minimum: 2,5 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / maksymalnie: 16 mm²
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / drut lub linka: 2x (2,5 ... 16 mm²), 2x (10 ... 50 mm²), 1x (10 ... 70 mm²)
- Przekrój możliwego do podłączenia przewodu / dla styków głównych / linka / minimum: 10 mm²
- Przekrój przyłączanego przewodu / dla styków głównych / linka / maksymalnie: 70 mm²
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków głównych / linka / z obróbką końcówki rdzenia: 2x (2,5 ... 35 mm²), 1x (2,5 ... 50 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków głównych / drobnożyłowy / bez obróbki końcówki drutu: 2x (10 ... 35 mm²), 1x (10 ... 50 mm²)
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj produktu
Połączenie gwiazda trójkąt
- Model katalogowy producenta
3RA2446-8XF32-1NB3
- Rozmiar
S3
- Ilość pinów
3 styki
- Rodzaj styku
3 NO
- Rodzaj styku pomocnicznego
3 NO
3 NC
- Napięcie znamionowe
690 V/AC
- Napięcie sterowania (min.)
20 V/AC
20 V/DC
- Napięcie sterowania (max.)
33 V/AC
33 V/DC
- Zakres napięcia sterującego
20, 20 - 33, 33 V/AC, V/DC
132 kW
- Cechy przekaźnika
warystor
- Sposób montażu
przykręcany
mocowany
- Połączenie komponentów
śrubowe
- Żywotność mechaniczna
10000000
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C

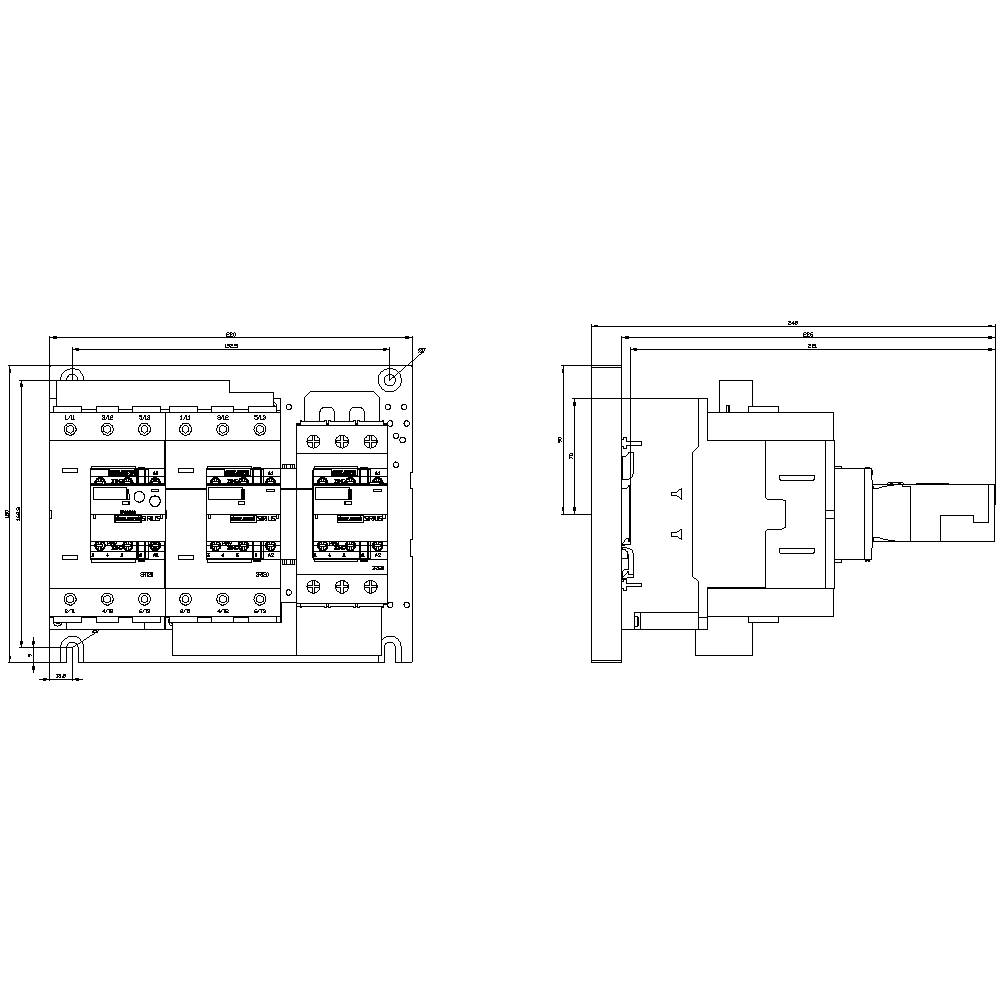

- Szerokość produktu
220 mm
- Wysokość produktu
180 mm
- Głębokość produktu
244 mm
- Wymiary
(S x W x G) 220 x 180 x 244 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862242 Siemens 3RA2446-8XF32-1NB3 Połączenie gwiazda trójkąt 3 NO 132 kW 690 V/AC warystor 1 szt.
Opis
Połączenie gwiazda-trójkąt AC-3, 90 kW/400 V AC/DC 20-33 V Wielkość S3, połączenie śrubowe, blokada elektryczna i mechaniczna 3NO+3NC, zintegrowany warystor Połączenie gwiazda-trójkąt SIRIUS 3RA24 do łagodnego rozruchu trójfazowych asynchronicznych Motoryzacja.

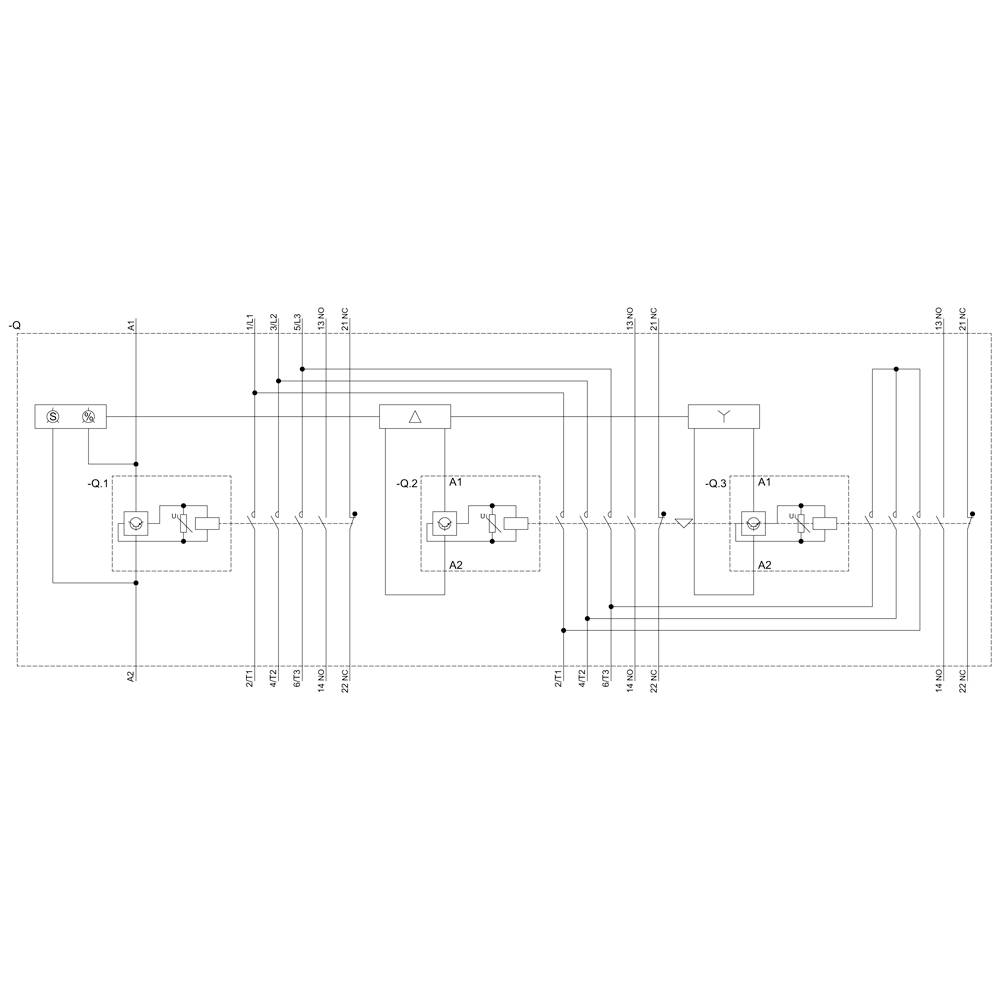

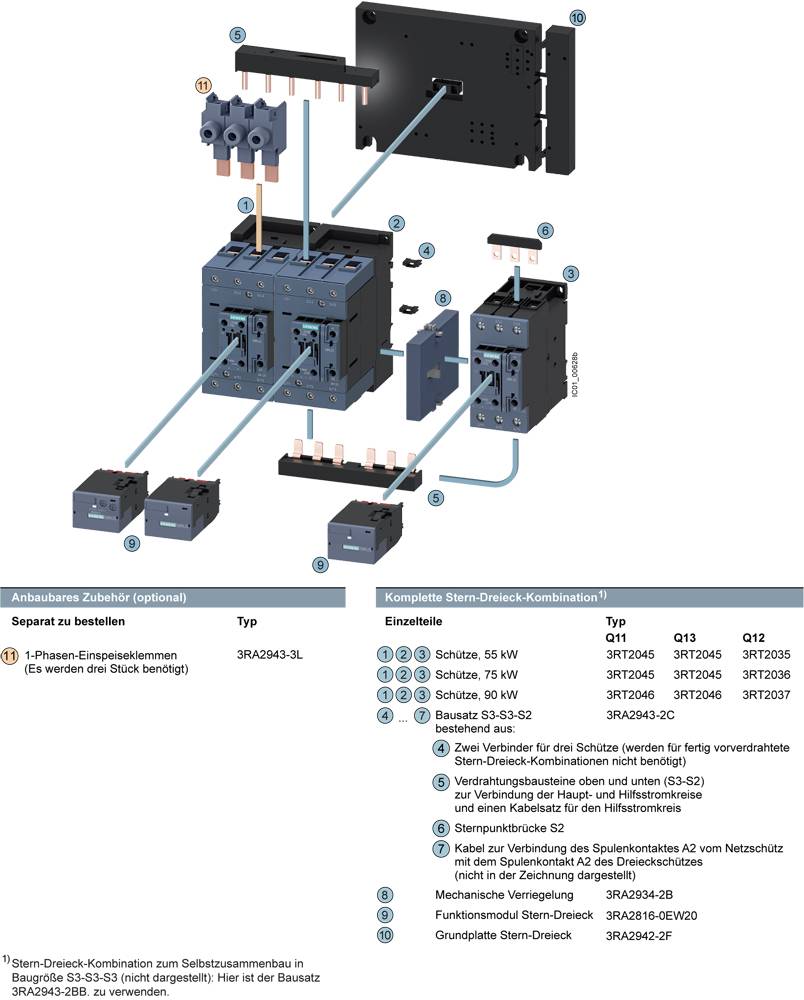

Układ gwiazda-trójkąt 3RA24 to przetestowana i fabrycznie zmontowana kombinacja trzech styczników 3RT2, które są już w pełni okablowane i zablokowane mechanicznie i elektrycznie. Dołączony moduł funkcyjny ze zintegrowaną logiką sterowania i ustawianiem czasu zastępuje całe okablowanie w obwodzie sterowania. Są odporne na warunki atmosferyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Kombinacje gwiazda-trójkąt 3RA24 są dostępne z zasilaniem AC i DC w rozmiarach od S00 do S3. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach cylindrycznych lub mocowania śrubowego. Dostępne są również warianty podłączenia do IO-Link lub AS-Interface.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zespołów styczników.
Kombinacje 3RA24 gwiazda-trójkąt zastępują sprawdzoną serię 3RA14.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Układ gwiazda-trójkąt 3RA24 to przetestowana i fabrycznie zmontowana kombinacja trzech styczników 3RT2, które są już w pełni okablowane i zablokowane mechanicznie i elektrycznie. Dołączony moduł funkcyjny ze zintegrowaną logiką sterowania i ustawianiem czasu zastępuje całe okablowanie w obwodzie sterowania. Są odporne na warunki atmosferyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz zgodne z normami IE3/IE4.
Kombinacje gwiazda-trójkąt 3RA24 są dostępne z zasilaniem AC i DC w rozmiarach od S00 do S3. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach cylindrycznych lub mocowania śrubowego. Dostępne są również warianty podłączenia do IO-Link lub AS-Interface.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zespołów styczników.
Kombinacje 3RA24 gwiazda-trójkąt zastępują sprawdzoną serię 3RA14.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
