Name: PQ Plus UMD 913 Miernik panelowy, cyfrowy
Brand: PQ Plus
SKU: 2143159
Availability: BackOrder

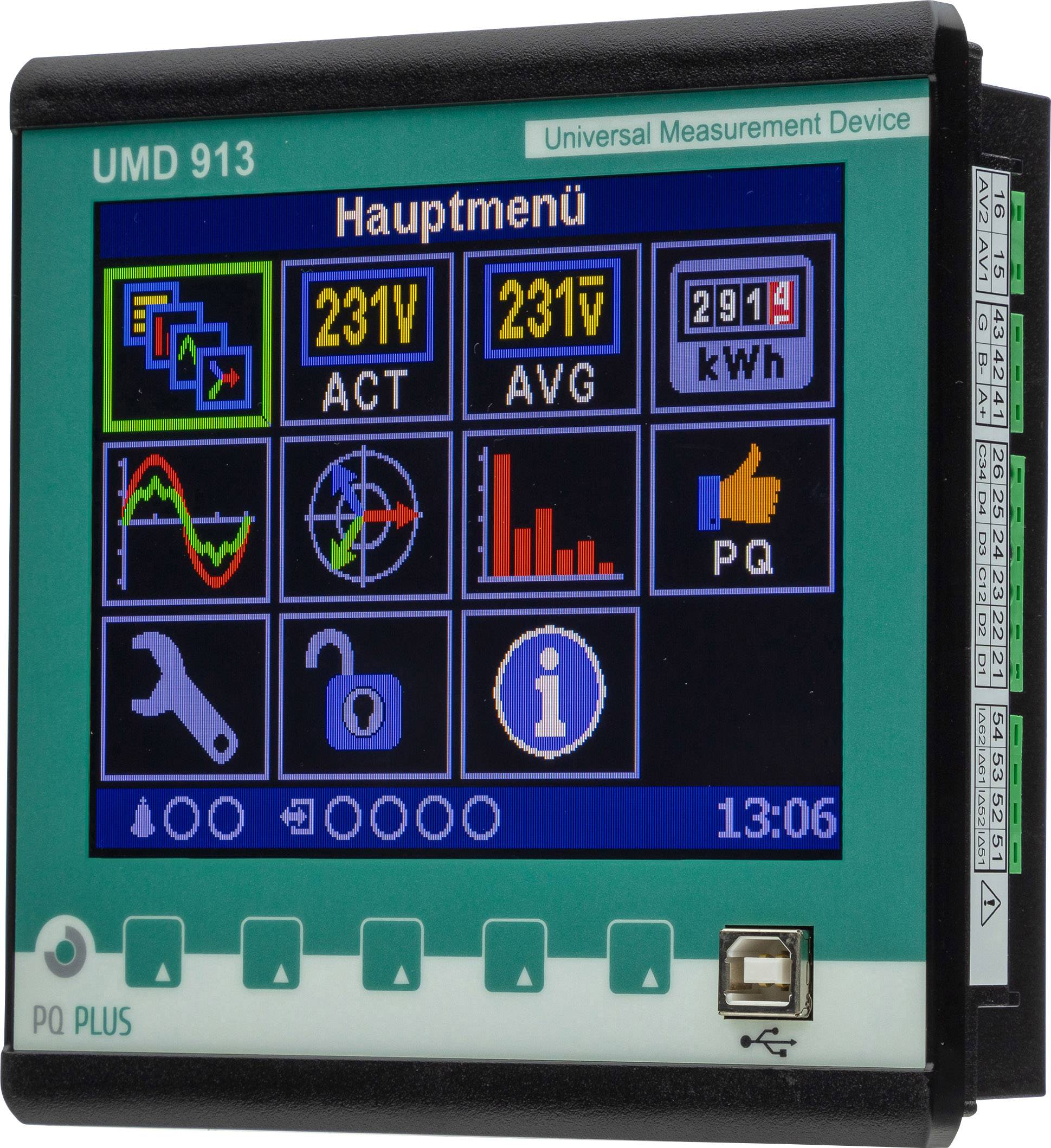

Wyświetlacz urządzenia pokazuje główne menu przyrządu pomiarowego z ikonami pomiaru prądu, diagramów oraz ustawień, godzina: 13:06.

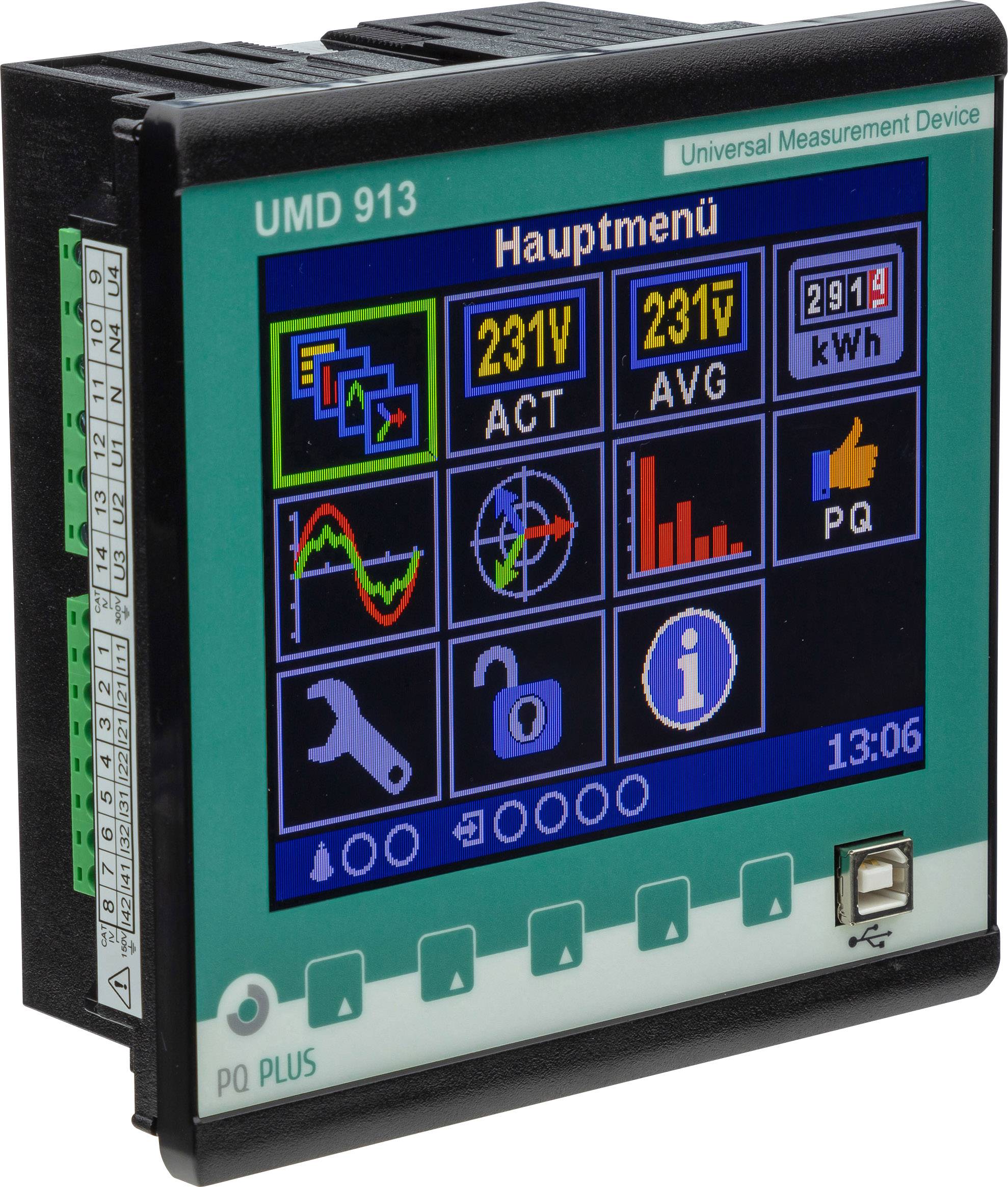

Elektroniczny przyrząd pomiarowy z wyświetlaczem cyfrowym pokazuje wartości napięcia '231V', z różnymi ikonami ustawień i informacji.

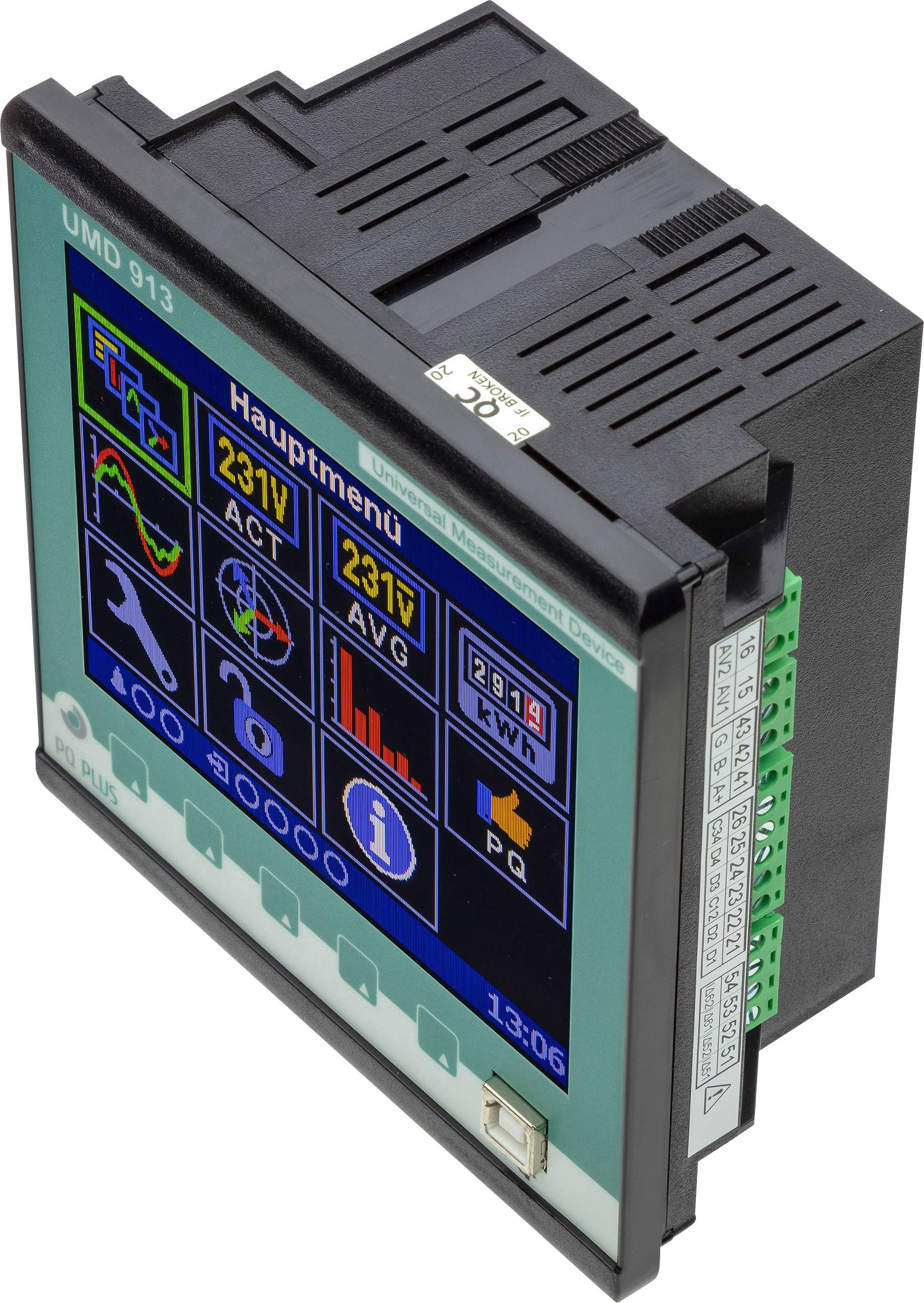

Cyfrowy miernik z wyświetlaczem prezentuje wartości elektryczne, w tym napięcie (231V) oraz wykres słupkowy.

1/3

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 5.11

Liczba

Sztuki

Suma (12 399,00 zł / Sztuka)

12 399,00 zł

10 080,49 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

UMD 913 (UH: 230 V / UM:1000 V/ 5A)

Interfejsy: RS485, Ethernet, port USB z przodu
4 cyfrowe wejścia/wyjścia i 1 wejście przekaźnikowe
Kolorowy wyświetlacz LCD
Pamięć 512 MB
4 wejścia napięcia, 4 wejścia prądu i 2 wejścia prądu różnicowego
Harmonijne w kolejności 1 - 128 dla U/I
W połączeniu z modułem PQ A: Pomiar i rejestracja jakości sieci zgodnie z DIN EN 50160

Dane techniczne

Rodzaj produktu: Miernik panelowy, cyfrowy

Funkcje pomiarowe: analiza

Minimalny zakres pomiaru: 10 Hz

Model katalogowy producenta: UMD 913

Maksymalny zakres pomiarowy: 760 V

Technologia wyświetlacza: LCD

: IP20

Szerokość montażowa: 144 mm

Wysokość montażowa: 144 mm

Wymiary: (D x S x W) 140 x 144 x 144 mm

Specyfikacja urządzenia: kolorowy wyświetlacz

Głębokość montażowa: 140 mm

Kategoria pomiarowa: CAT III 300 V

Szerokość produktu: 144 mm

Wysokość produktu: 144 mm

Długość produktu: 140 mm

Szerokość ramki: 144 mm

Interfejs: RS 485

Do pobrania

Karta katalogowa

Karta katalogowa 2143159 PQ Plus UMD 913 Miernik panelowy, cyfrowy

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2143159 PQ Plus UMD 913 Miernik panelowy, cyfrowy

Opis

UMD 913 to wydajny, wielofunkcyjny, bardzo precyzyjny przyrząd pomiarowy do montażu na tablicy rozdzielczej. Certyfikat klasy A. Mierzy on prąd i napięcie 4-fazowe w trybie czterokwadrantowym, w klasie 0.0,05, wskazuje pracuje w klasie 0.2s. Niezależnie od tego, jakie procesy odbywają się w systemach energetycznych
Analizatory sieciowe UMD 913 rejestrują nawet najmniejsze zakłócenia lub zmiany. Wszystkie parametry zasilania są zapisywane bez przerw na dokładny i dokładny pomiar. Szczegółowe wykonanie jakości sprawiają, że nawet najmniejsze różnice widoczne są na zachowaniu zasad bezpieczeństwa. Dokładna synchronizacja czasu systemów pomiarowych za pomocą GPS lub NTP umożliwia podłączenie danych pomiarowych dla całym krytym samym monitoringu całej sieci zasilającej. Do analizy i dokumentacji jakości sieci zgodnie z niezdefiniowanymi lub międzynarodowymi standardami, takimi jak EN 50160, EN 61000-2-2, EN 61000-2-4 oraz EN 61000-2-12 UMD wykrywa stale wszystkie parametry sieci. Duża pojemność pamięci i efektywne metody kompresji umożliwiają długotrwałą rejestrację danych nawet przez kilka lat. Oprócz ciągłego nagrywania wszystkich istotnych parametrów jakości sieci, zintegrowany moduł rejestratora zakłóceń pozwala zarejestrować zdarzenia procesu podawania z częstotliwością próbkowania do 28,8 kHz. Ma pojedyńcza powierzchnia lub kompleksowe odkurzanie
W połączeniu z wszystkimi punktami napięcia. Dane pomiarowe są bogate w pełni i automatycznie.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Pomiar;
Napięcie (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 klasa 0,05
Prąd IL1; IL2; IL3; IL3; klasa 0,05 cm
Moc czynna, bierna import/eksport dla każdej fazy L1; L2; L3
Moc czynna P1; P2; P3; PN; 3P Import; eksport kl. 0,1
Moc bierna Q1, Q2, Q3 QN; 3Q kl. 1
Moc pozorna S1; S2 nych S3; SN; 3S kl. 0,2
Zniekształcenia harmoniczne D1; D2; D3; DN
Współczynnik mocy cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3. 0,5
Symetria tak
Napięcie harmonicznych THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 kl.1
Prąd harmonicznych THDI1; THDI2; THDI3; THDIN kl.1
Harmonijne w kolejności 1. Do 128. Dla U/I.
Współczynnik zniekształceń nieliniowych: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Częstotliwość DC...15 kHz
AC: 10 Hz...15 kHz kl. 0,02
Energii czynna i bierna 4 kwadranty import/eksport na fazę; całkowita kl. 0,2s
Bierna 4 kwadranty import/eksport na fazę; całkowita kl.2
Migotanie tak
Rejestrator danych:
Pamięć (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; status I/O; energia czynna, import/eksport dla każdej fazy L1; L2; L3
Spadki: opcja: PQ S
Funkcja oscylogramu: opcja: GO
Inne funkcje:
Alarmy logiczne; wartości graniczne wartości zbyt wysokiej / podciśnienia U; -I; P; Q; S; bez kabla. Urządzenia do pomiaru dźwięku THD; cos phi; I/O 4 cyfrowe wejścia / 8 wyjść cyfrowych; 2 wejścia analogowe /2 wyjścia analogowe; 4 przekaźniki 2 A AC
Pamięć wewnętrzna 512 MB
Interwał zapisu sec; min; h; dni, miesiąc, rok
Komunikacja
RS485 Modbus; Ethernet 100 Mb/s; USB -A
Przyłącze elektryczne:
Napięcie zasilania: 85-265 V AC / 90 V / 90 V DC
Pobór mocy: 5 VA
Kategoria przepięcia: CAT III 300 V
Zakresy pomiaru:
Napięcie znamionowe 690 V AC
Przeciążenie 760 V AC
Impedancja 6,6 MOhm
Prąd znamionowy 5 A
Zbyt wysoki prąd 100 A AC dla maks. 1 s
Częstotliwość próbkowania: 28,8 kHz
Analiza PQ EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
Warunki otoczenia:
Zakres temperatury pracy T: Od -5°C... 50°C przy 5..95% wilgotności względnej powietrza
Zakres temperatury przechowywania: od -30°C...T 70°C
Zgodność elektromagnetyczna:
Promieniowanie EN 61000-6-4
Nasłonecznienie EN 61000-6-2
Stopień ochrony: Przód IP 52
Wymiary:
Szer. X wys. X gł. (Mm) 144x144x140

Zakres dostawy

UMD 913
ENVIS Basic
