Przekaźnik THT Omron G2R-2-SNDI 24 VDC 24 V/DC

Elektroniczne przekaźnik firmy Omron z napisem '24VDC', odpowiedni do stosowania w obwodach elektronicznych.

Schemat elektroniczny zintegrowanego układu scalonego z rezystorami, diodami i różnymi połączeniami między ośmioma punktami stykowymi.

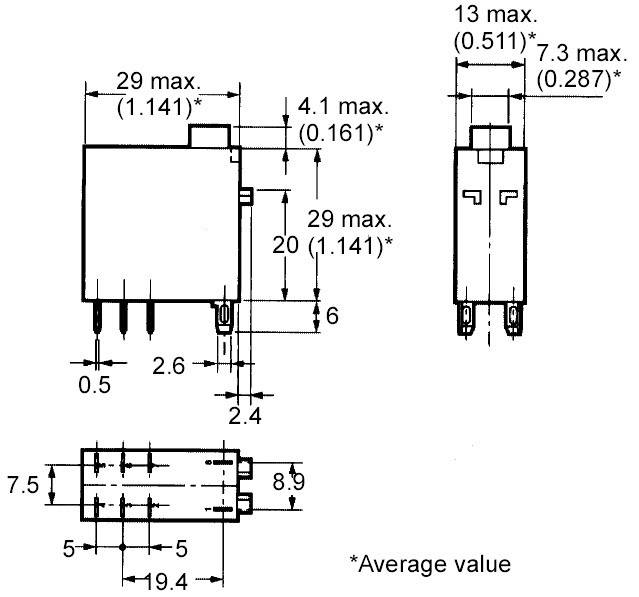

Rysunek techniczny elementu elektronicznego z wymiarami w milimetrach, przedstawiający widok z góry, widok z boku oraz widok z przodu.

1/3

Rodzaj produktu

Przekaźnik THT

Napięcie znamionowe cewki

24 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

125 V/DC

380 V/AC

Karta katalogowa (PDF)

365 Sztuki

Liczba

Sztuki

Suma (52,49 zł / Sztuka)

zł

42,67 zł

bez VAT (klient biznesowy)

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przekaźnik THT

Model katalogowy producenta: G2R-2-SNDI 24 VDC

Napięcie znamionowe cewki: 24 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 1100 Ω

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgSnIn

Maksymalne napięcie przełączania: 125 V/DC
380 V/AC

Maksymalne natężenie przełączania: 5 A

Maksymalna moc przełączania: 150 W
1250 VA

Prześwit odstępu cewki/styku: 8 mm

Połączenie komponentów: złącze wtykowe

Żywotność elektryczna: 100000 cykli włączenia przy obciążeniu znamionowym

Minimalna temperatura: -40 °C

Maksymalna temperatura: +70 °C

Długość produktu: 29 mm

Szerokość produktu: 13 mm

Wysokość produktu: 25.5 mm

Wymiary: (D x S x W) 29 x 13 x 25.5 mm

Zawartość: 1 szt.

Nr części technicznej: G2R2SNDIDC24S

Napięcie znamionowe: 24 V/DC

Napięcie probiercze: 5000 V/AC/50/60 Hz na 1 min. między cewką a stykiem, 1000 V/AC/50/60 Hz na 1 min. między otwartym stykiem

Moc przełączania: 1250 VA/150 W

Napięcie przełączania: 125 V/DC/380 V/AC

Natężenie przełączania: 5 A

Typ: G2R-2-SNDI 24 VDC

Zakres temperatury: -40 - + 70 ºC °C

Do pobrania

Karta katalogowa

Karta katalogowa 503913 Przekaźnik THT Omron G2R-2-SNDI 24 VDC 24 V/DC

Opis

Omron | G2R-2-SNDI 24 VDC Wypróbowany monostabilny przekaźnik wtykowy z następującymi zezwoleniami: EN61810-1(VDE), UL, CSA, SEV i SEMKO. Jedyna w swoim rodzaju funkcja przycisku kontrolnego/przełącznika. Stosowany od lat we wszystkich dziedzinach elektrotechniki.
