Przekaźnik elektroniczny Phoenix Contact ELR W3-24DC/500AC-2I

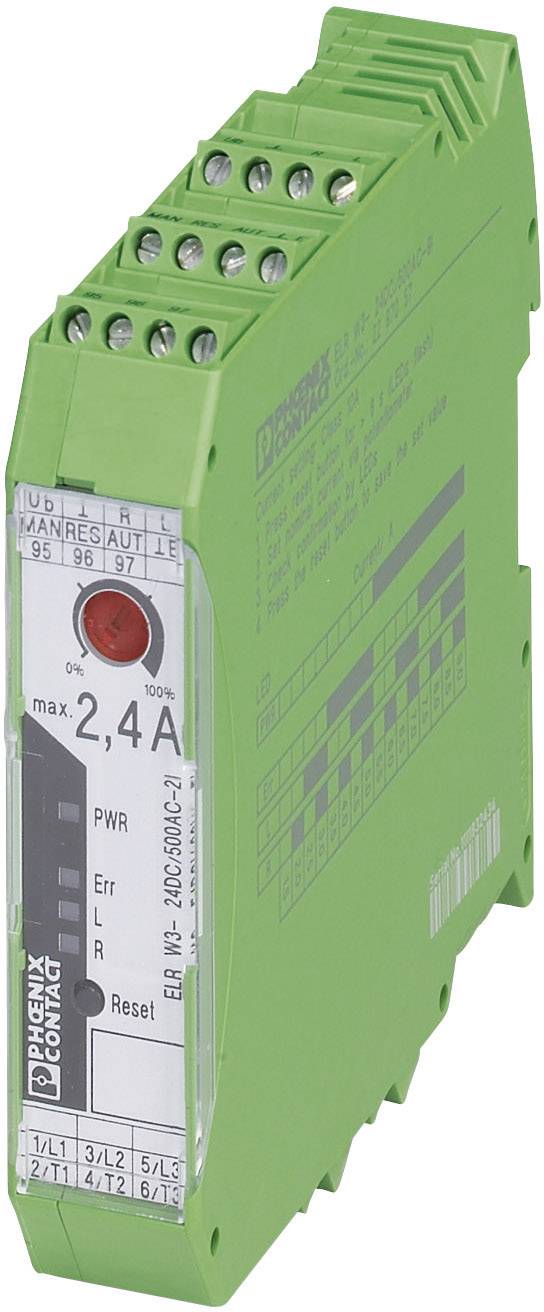

Zielony elektroniczny wyłącznik nadprądowy firmy Phoenix Contact o maksymalnym natężeniu prądu 2,4 A, przeznaczony do montażu na szynie DIN.

Rodzaj produktu

Przekaźnik odwracający

Napięcie znamionowe

24 V/DC

Natężenie obciążenia

2.4 A

Połączenie komponentów

terminal śrubowy

Opakowanie

sztuka

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

31 Sztuki

Liczba

Sztuki

Suma (804,07 zł / Sztuka)

804,07 zł

989,01 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik elektroniczny Phoenix

Obsługa lewo/prawo/ochrona silnika/wyłączenie awaryjne
Zastępuje 4 styczniki i 1 termoelement
75% mniejsze zapotrzebowanie na wolna przestrzeń - szerokość tylko 22,5 mm

Dane techniczne

Prąd wejściowy: (przy UN 24 V/DC/230 V/AC) 3/7 mA

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik odwracający

Model katalogowy producenta: ELR W3-24DC/500AC-2I

Napięcie znamionowe: 24 V/DC

Napięcie sterowania (min.): 19.2 V/DC

Napięcie sterowania (max.): 30 V/DC

Zakres napięcia sterującego: 19.2 - 30 V/DC

Przełączanie napięcia (min.): 42 V/AC

Maksymalne napięcie przełączania: 550 V/AC

Maksymalne natężenie ciągłe: 2.4 A

Natężenie obciążenia: 2.4 A

Pasuje do przekaźników marki: Phoenix Contact

Pasuje do przekaźników: Phoenix Contact serii ELR W3

Cechy przekaźnika: przycisk do testowania

Sposób montażu: szyna

Połączenie komponentów: terminal śrubowy

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 99 mm

Wysokość produktu: 22.5 mm

Głębokość produktu: 114.5 mm

Wymiary: (S x W x G) 99 x 22.5 x 114.5 mm

Zawartość: 1 szt.

Specyfikacja: Stycznik rewersyjny

Napięcie przełączania: 42 - 550 V/AC

Typ: ELR W3-24DC/500AC-2I

Temperatura otoczenia: -25 - +70 °C

Prąd obciążenia: 2.4 A

Napięcie robocze: 24 V/DC

: 22.5

: 107 mm

: 114 mm

: 1

: 1

: 0.18-2.4 A

: TRUE

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 503873 Przekaźnik elektroniczny Phoenix Contact ELR W3-24DC/500AC-2I

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 503873 Przekaźnik elektroniczny Phoenix Contact ELR W3-24DC/500AC-2I

Opis

Phoenix Contact 2297031 | 3-fazowe elektroniczne styczniki rewersyjne półprzewodnikowe z monitoringiem mocy łączą 4 funkcje w jednym elemencie: funkcję zabezpieczenia prawego, lewego, przekaźnika zabezpieczającego silnik oraz styczniki wyłączania bezpieczeństwa do kategorii 3 do przełączania, nawrotu oraz ochrony silników do 4 kW. Upraszcza to instalację i oszczędza sporo przestrzeni na szynie. Prawie niezużywające przełączanie podnosi żywotność 10-krotnie, a także zwiększa dostępność instalacji. Programowanie prądu znamionowego jest możliwe po naciśnięciu i przytrzymaniu przez 6 sekund przycisku Reset – możliwość obsługi przez osoby nieupoważnione została poważnie ograniczona. Półprzewodnikowy stycznik nawrotny może być sterowany bezpośrednio przez PLC i posiada styki telekomunikacyjne.
Obsługa lewo/prawo: prosta aktywacja, wraz z obwodem blokującym.
Ochrona silnika: komfortowe zabezpieczenie poprzez przekaźniki elektryczne chroniące silnik z funkcją automatycznego, zdalnego resetu (mostek druciany automatycznie po 20 minutach, przycisk reset lub zewnętrzny przycisk).
Wyłączenie awaryjne: wbudowana funkcja bezpieczeństwa umożliwia zastosowanie w urządzeniach istotnych pod względem bezpieczeństwa.

Uwagi

Poziom zabezpieczenia zgodnie z SIL 3 (IEC 61508-1), PL e (ISO 13849) oraz kategorią 3 (EN 954-1). Urządzenia ELR…I są przeznaczone m.in. do stosowania w przemyśle chemicznym i petrochemicznym.

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
