Stycznik pomocniczy TRU COMPONENTS TC-GYJ1-40-24VDC TC-13760304, 4 styki, 24 V/DC, 10 A, 1 szt.

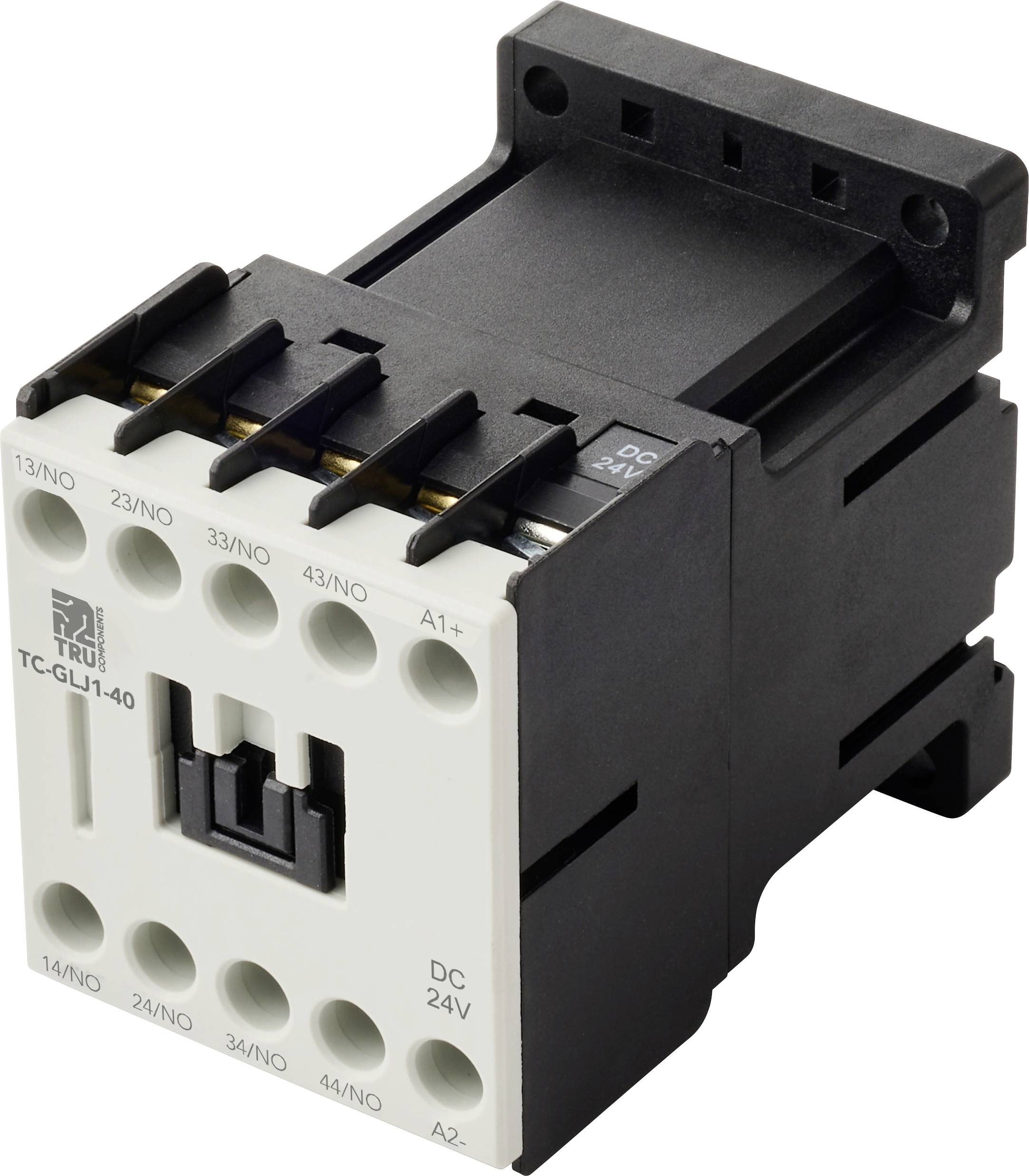

Mały elektryczny przełącznik przekaźnikowy z białą płytką czołową, wyposażony w wieloportowe złącza, oznaczony etykietą 'TC-GLU1-40 DC 24V'.

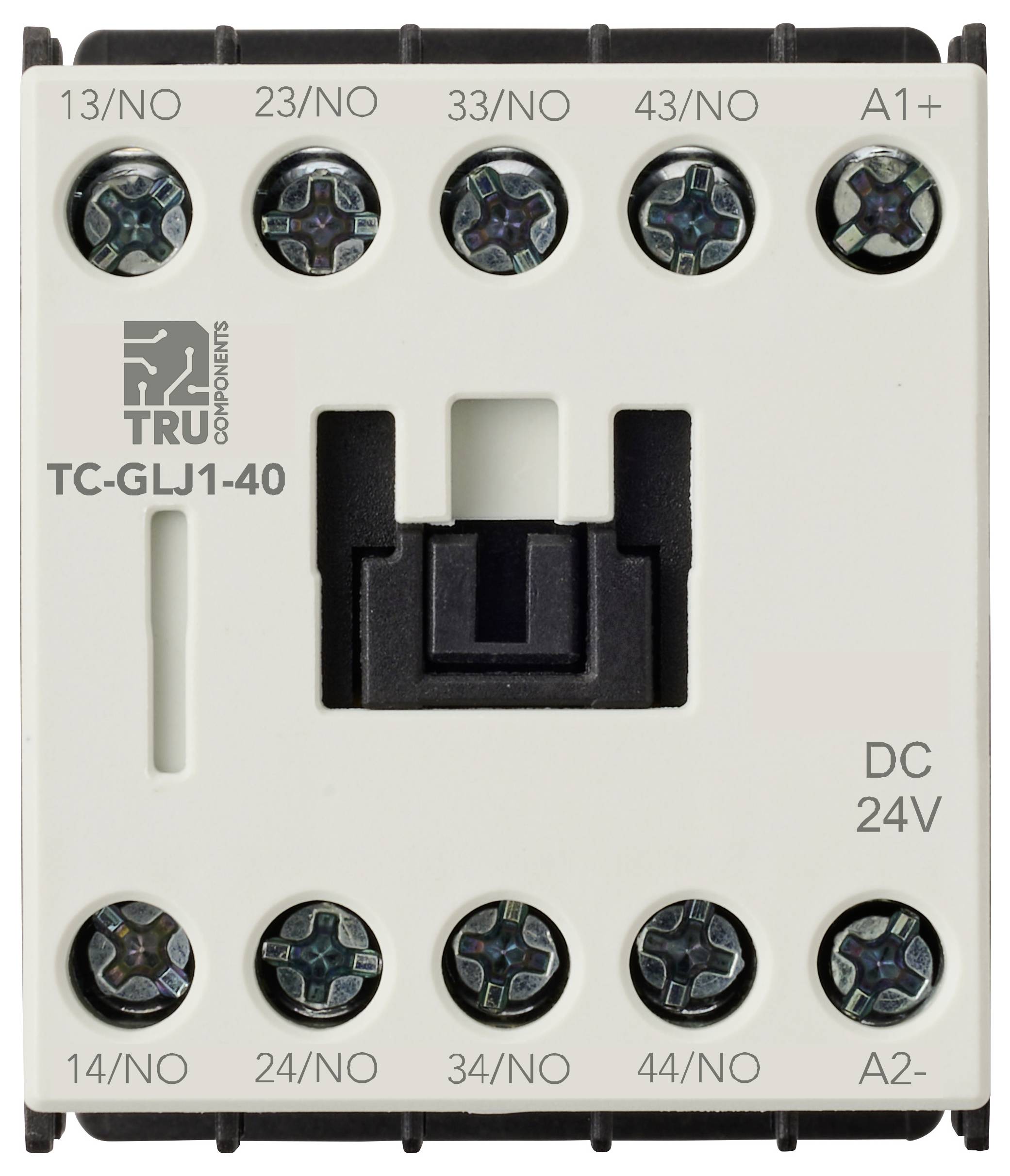

Komponent elektriczny oznaczony jako 'TC-GLJ1-40', pokazujacy zaciski do różnych połączeń, w tym DC 24V, A1+, A2-. Stosowany w obwodach elektrycznych.

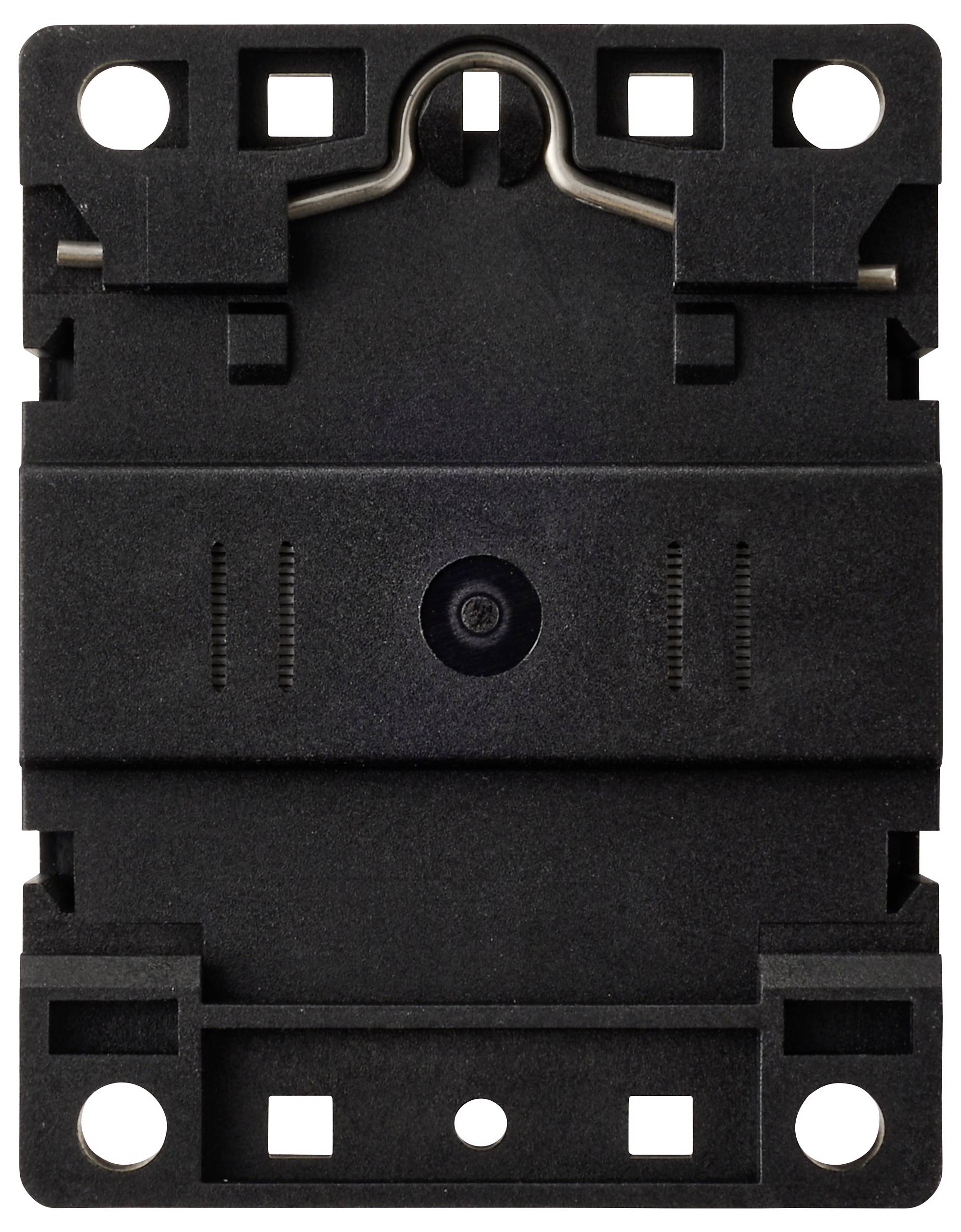

Czarna plastikowa płytka elektryczna z wieloma otworami i centralnym wypustem, używana do mocowania elementów w sprzęcie elektronicznym.

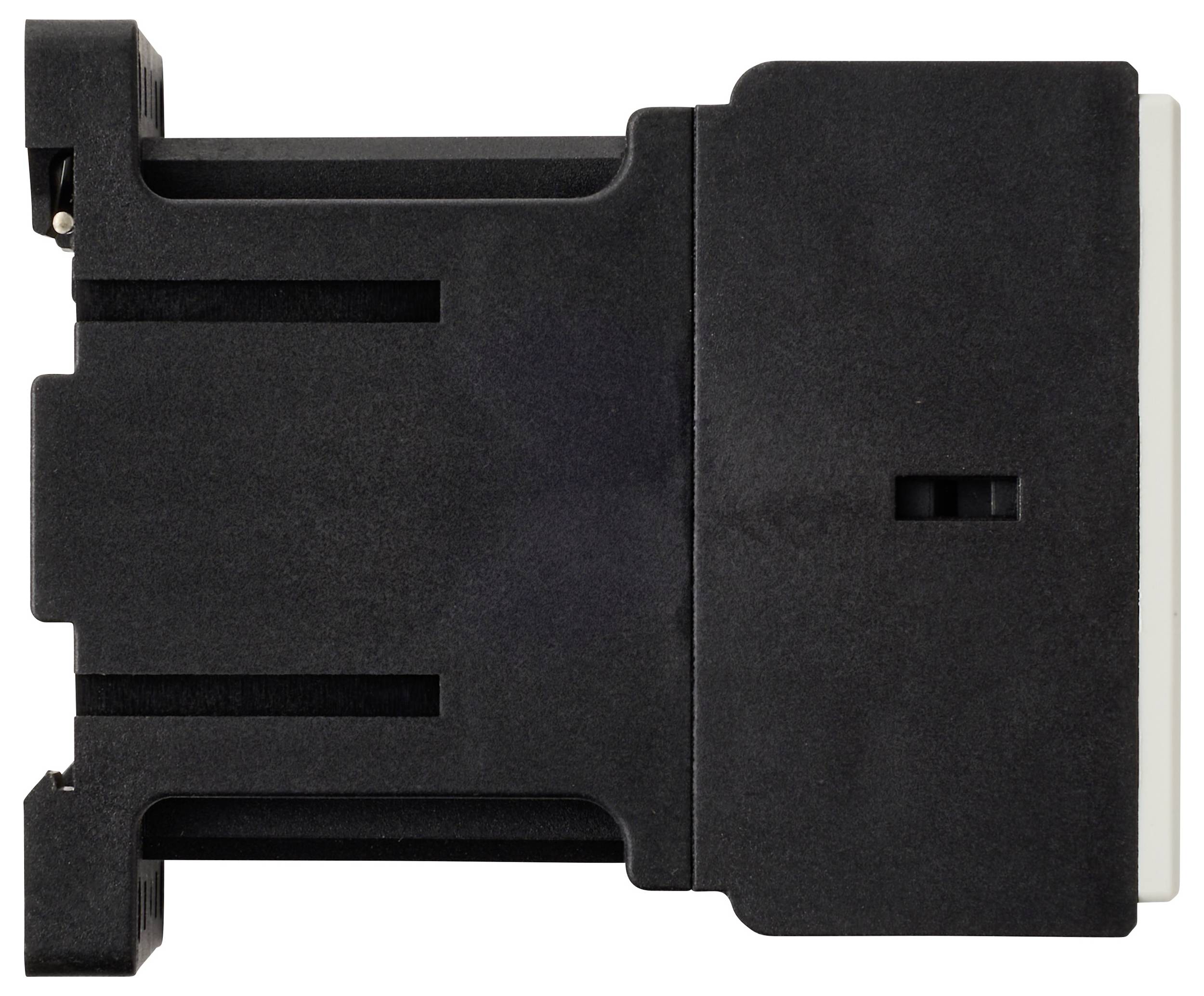

Czarna plastikowa podstawa montażowa o kształcie prostokąta z małymi wcięciami po bokach.

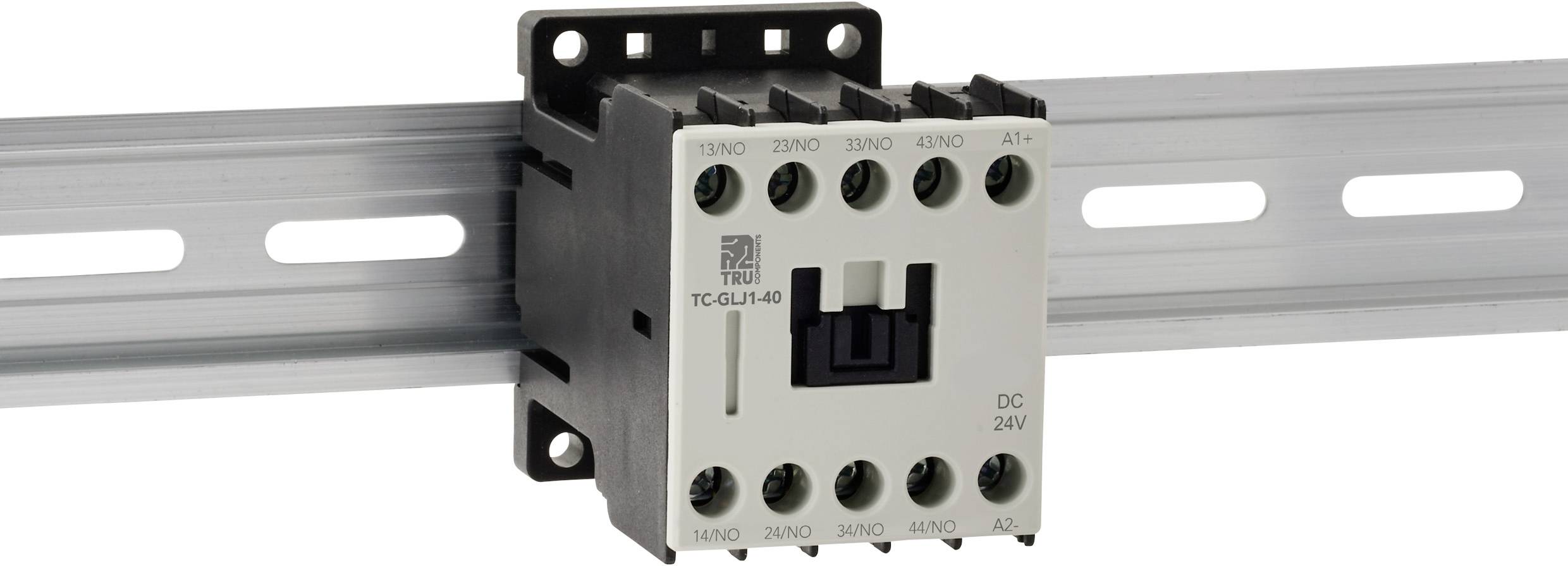

Elektryczne urządzenie łączeniowe zamontowane na szynie metalowej, z wieloma zaciskami oznaczonymi jako '1NO', '3NO', '4NO', 'A1+' oraz 'A2-'.

1/5

Rodzaj produktu

Stycznik pomocniczy

Ilość pinów

4 styki

Napięcie znamionowe

24 V/DC

Natężenie obciążenia

10 A

Połączenie komponentów

terminal śrubowy

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

194 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (80,48 zł / Sztuka)

80,48 zł

98,99 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

TC-GYJ1-40-24VDC Stycznik pomocniczy 4 NO

Dodatkowe informacje:

Dane techniczne

Napięcie nominalne (Ue): 690 V
Częstotliwość: 50/60 Hz
Prąd grzejny konwencjonalny (0 ≤ 40 °C): 10 A
Min. moc przełączania (Umin): 17 V
Min. zdolność przełączania (Imin): 5 A
Prąd przeciążeniowy: 80 A
Nominalne napięcie sterujące (Us): 24 V DC
Nominalny próg podatkowy (zamknięty): 85% - 110% USA
Próg podatku od wyceny (zwolnienie): 10% - 70% USA
Średni pobór mocy (start): 40 VA
Średni pobór mocy (zatwierdzenie): 7 VA
Średni pobór mocy (średni): 3 - 4 W
Strata ciepła: 1,3 W
Czas działania (zamykania): 5 - 15 ms
Czas działania (otwarcie): 10 - 20 ms
Przewód miękki bez końcówki: 0,75 - 2 mm²
Przewód sztywny bez zacisku: 1,5 - 2 mm²

Rodzaj produktu: Stycznik pomocniczy

Model katalogowy producenta: TC-GYJ1-40-24VDC

Ilość pinów: 4 styki

Rodzaj styku: 4 NO

Rodzaj styku pomocnicznego: 4 NO

Napięcie znamionowe: 24 V/DC

Natężenie obciążenia: 10 A

Sposób montażu: szyna

Połączenie komponentów: terminal śrubowy

: IP20

Minimalna temperatura: -40 °C

Maksymalna temperatura: 70 °C

Szerokość produktu: 45.5 mm

Wysokość produktu: 58.5 mm

Głębokość produktu: 70 mm

Wymiary: (S x W x G) 45.5 x 58.5 x 70 mm

Zawartość: 1 szt.

Opakowanie bez plastiku: Opakowania bez tworzyw sztucznych

Do pobrania

Karta katalogowa

Karta katalogowa 3440076 Stycznik pomocniczy TRU COMPONENTS TC-GYJ1-40-24VDC TC-13760304, 4 styki, 24 V/DC, 10 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3440076 Stycznik pomocniczy TRU COMPONENTS TC-GYJ1-40-24VDC TC-13760304, 4 styki, 24 V/DC, 10 A, 1 szt.

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
