Przekaźnik interfejsów Weidmüller TRS 24-230VUC 1CO 1122850000 N/A 10 szt.

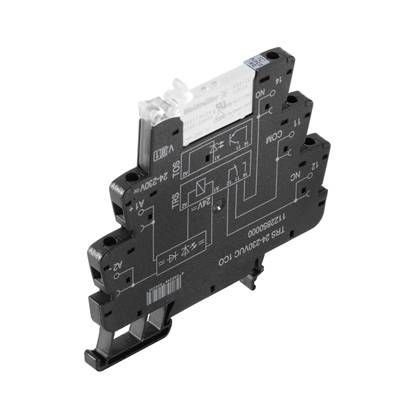

Element elektroniczny: Wąski blok przekaźnikowy z przezroczystą obudową od góry i oznaczeniami na czarnej powierzchni.

Rodzaj produktu

Przekaźnik sprzęgający

Rodzaj styku

1 zestyk przełączny

Napięcie znamionowe

24 V DC/AC

230 V DC/AC

Maksymalne napięcie przełączania

250 V/AC

Maksymalne natężenie przełączania

6 A

Karta katalogowa (PDF)

Dostawa w pon. 21.12.2026

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (128,37 zł / Sztuka)

1283,74 zł

1579,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik interfejsów

Opakowanie przemysłowe, zawartość 10 sztuk

Dane techniczne

Wilgotność: 5...95% wilg. Wilgotność, Tu = 40 °C, bez kondensacji
Temperatura przechowywania: -40 °C...85 °C
Prąd znamionowy AC: 27,1 mA AC @ 24 V AC, 4,8 mA AC @ 230 V AC
Moc znamionowa: 610 mW @ 24 V DC, 650 mVA @ 24 V AC, 575 mW @ 230 V DC, 1,1 VA @ 230 V AC
Napięcie odpowiedzi/odpadu typ.: 13 V / 7 V AC 13 V / 5 V DC
Wskaźnik stanu: zielona dioda LED
Znamionowe napięcie przełączania: 250 VAC
Prąd rozruchowy: 20A / 20ms
Zdolność łączeniowa DC (omowa), maks.: 144 W @ 24 V
Min. zdolność przełączania: 1 mA @ 24 V, 10 mA @ 12 V, 100 mA @ 5 V
Maksymalna częstotliwość przełączania przy obciążeniu znamionowym: 0,1 Hz
Szyna DIN TS 35
Przycisk testowy: nie
Wskaźnik położenia przełącznika mechanicznego: nie
Napięcie znamionowe: 300 V
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Wytrzymałość dielektryczna wejście - wyjście: 4 kVeff / 1 min.
Wytrzymałość dielektryczna styk otwarty: 1 kVeff / 1 min
Napięcie wytrzymywane impulsowo: 6 kV (1,2/50 µs)
Długość odizolowania znamionowego połączenia: 8 mm
Moment dokręcania, maks.: 0,4 Nm
Powierzchnia zacisku, przyłącze znamionowe: 1,5 mm²
Powierzchnia zacisku, min.: 0,14 mm²
Powierzchnia zacisku, maks.: 2,5 mm²
Przekrój przyłącza przewodu, litego, min.: 0,14 mm²
Przekrój przyłącza przewodu, litego, maks.: 2,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, min.: 0,14 mm²
Przekrój przyłącza przewodu, cienkodrutowy, maks.: 2,5 mm²
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, min.: 0,25 mm²
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, maks.: 2,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.: 0,25 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.: 2,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, 2 przewody zaciskane, min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, 2 przewody zaciskane, maks.: 1 mm²
Rozmiar ostrza: gr. PH0
Napięcie łączeniowe DC, maks.: 250 V
opóźnienie wyłączenia:< 140ms
Rodzaj przewodnika: sztywne przewody miedziane, przewody miedziane drobnodrutowe
Prąd wciągania/opadania, typ.: 28,5 mA / 11 mA AC 23 mA / 6,5 mA DC
Napięcie cewki Przekaźnik zastępczy odbiegający od znamionowego napięcia sterującego: Tak
Przekaźnik wymiany napięcia cewki: 24 V DC

Rodzaj produktu: Przekaźnik sprzęgający

Model katalogowy producenta: TRS 24-230VUC 1CO

Połączenie komponentów: śrubowe

Kolor: czarny

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgNi

Napięcie znamionowe: 24 V DC/AC
230 V DC/AC

Maksymalne napięcie przełączania: 250 V/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 1500 VA

Żywotność mechaniczna: 5 x 10⁶ cykli

Prześwit odstępu cewki/styku: 5.5 mm

: IP20

Maksymalna temperatura: +60 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 87.8 mm

Szerokość produktu: 6.4 mm

Wysokość produktu: 89.6 mm

Wymiary: (S x W x G) 6.4 x 89.6 x 87.8 mm

Zawartość: 10 szt.

Produkt przemysłowy: tak

Waga: 38 g

Do pobrania

Karta katalogowa

Karta katalogowa 298801 Przekaźnik interfejsów Weidmüller TRS 24-230VUC 1CO 1122850000 N/A 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 298801 Przekaźnik interfejsów Weidmüller TRS 24-230VUC 1CO 1122850000 N/A 10 szt.

Opis

Weidmüller 1122850000 |Moduł przekaźnikowy TERMSERIES, 1 zestyk przełączny, kompletne moduły obejmujące przekaźnik i element bazowy z cewkami AC/DC/UC, dostępne w różnych wariantach: Ze złączem śrubowymZe stykiem AgNiOpcjonalnie z wejściem wielonapięciowym: 24...230 V UCZ różnego typu obwodami zabezpieczającymi na wejściu (dioda zwrotna, element RC) Podświetlany wypychacz.
