Name: Przekaźnik SSR Siemens TC-GSR-1-25DD 50 A 230 V/AC Przełączanie w punkcie zero 1 szt.
Brand: Siemens
SKU: 1430786
Availability: BackOrder

Dwubiegunowy wyłącznik nadprądowy Siemens o natężeniu 20 amperów. Przeznaczony do zabezpieczenia przed przeciążeniami.

Otwarta szafa sterownicza ukazuje różne komponenty elektryczne i okablowanie na wielu poziomach; służy do sterowania i zarządzania systemami elektrycznymi.

'Schemat połączeń z dwiema diodami przeciwstawnie skierowanymi między zaciskami 1L (górny) i 2T (dolny). Zaciski A1+ i A2- po prawej stronie.'

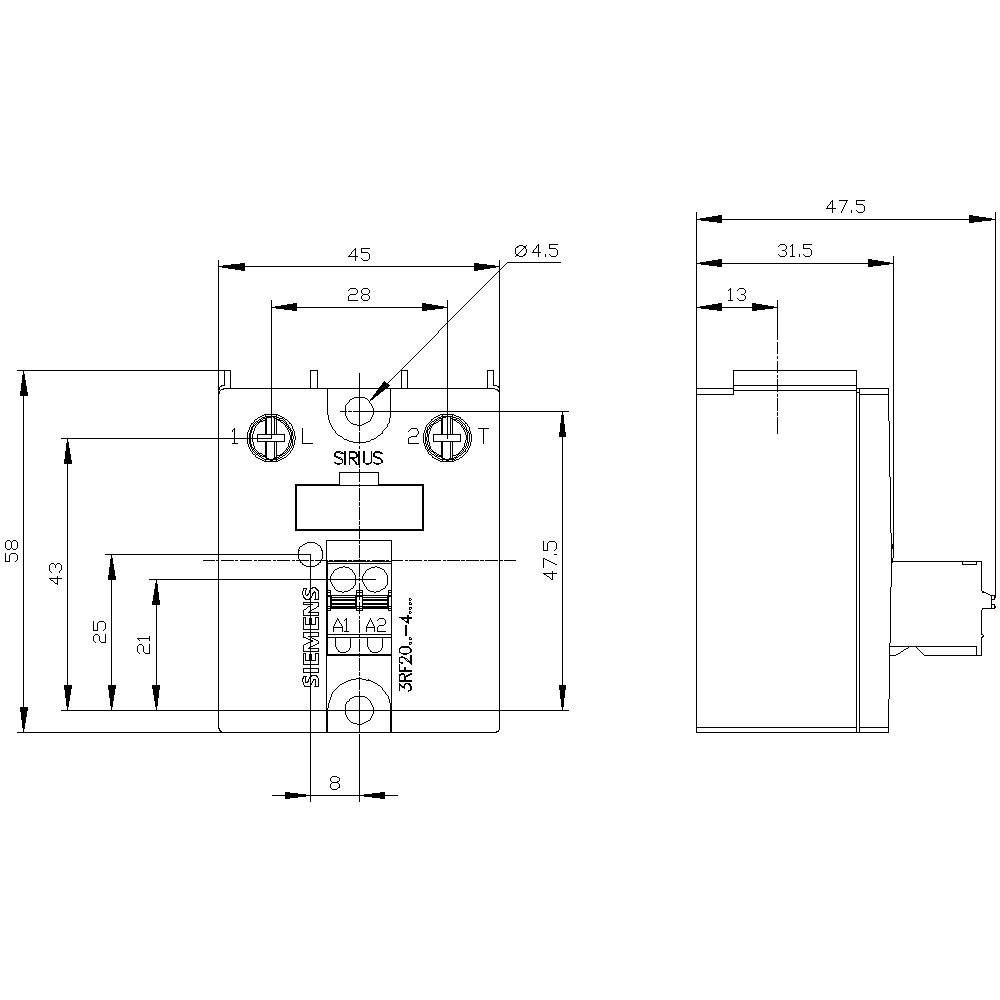

Rysunek techniczny urządzenia elektrycznego. Przedstawia widok z przodu i z boku z wymiarami w milimetrach.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik SSR

Napięcie sterowania (min.)

15 V/DC

Napięcie sterowania (max.)

24 V/DC

Maksymalne napięcie przełączania

230 V/AC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 3.12

Liczba

Sztuki

Suma (279,00 zł / Sztuka)

279,00 zł

226,83 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

1-fazowy przekaźnik półprzewodnikowy 3RF20

Szerokość montażowa 45 mm

Dane techniczne

Rodzaj mocowania: mocowanie śrubowe
Liczba biegunów: 1
Napięcie izolacji: 600 V

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: 3RF2050-4AA02

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Połączenie komponentów: terminal śrubowy

Napięcie sterowania (min.): 15 V/DC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 15 - 24 V/DC

Kontrolowany prąd (maks.): 15 mA

Prąd udarowy (maks.): 600 A

Przełączanie napięcia (min.): 24 V/AC

Maksymalne napięcie przełączania: 230 V/AC

Prąd obciążenia (max.): 50 A

Minimalne napięcie wyjściowe: 24 V

Maksymalne napięcie wyjściowe: 230 V/AC

Maksymalne natężenie wyjściowe: 50 A

Rodzaj styku: 1 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 45 mm

Wysokość produktu: 58 mm

Głębokość produktu: 48 mm

Waga: 86 g

Zgodne z RoHS: Tak

Maksymalne natężenie ciągłe: 50 A

Zawartość: 1 szt.

Nominalne napięcie sterowania: 24 V/DC

: 1

: TRUE

: 50 A

: DC

: 50 A

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1430786 Przekaźnik SSR Siemens TC-GSR-1-25DD 50 A 230 V/AC Przełączanie w punkcie zero 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1430786 Przekaźnik SSR Siemens TC-GSR-1-25DD 50 A 230 V/AC Przełączanie w punkcie zero 1 szt.

Opis

Przekaźnik półprzewodnikowy 3RF2, 1-fazowy Szerokość 45 mm, 50 A 24-230 V / 24 V DC Połączenie śrubowe Sprężynowy wtyk sterujący Przekaźnik półprzewodnikowy SIRIUS 3RF20 do przełączania obciążeń rezystancyjnych/indukcyjnych, np. B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są niezwykle niezawodne nawet przy wysokich częstotliwościach przełączania. Kompaktowa konstrukcja oszczędza miejsce na powierzchni chłodzącej. Przekaźniki półprzewodnikowe można również rozszerzyć za pomocą standardowych modułów funkcyjnych 3RF29 do różnych zastosowań, po prostu klikając na nie. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Przekaźniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe w dwóch szerokościach lub jako urządzenia 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy AC lub DC, są dostępne z połączeniami śrubowymi, sprężynowymi lub pierścieniowymi z końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29, wtyczki sterujące i osłony zacisków są również dostępne jako akcesoria.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
