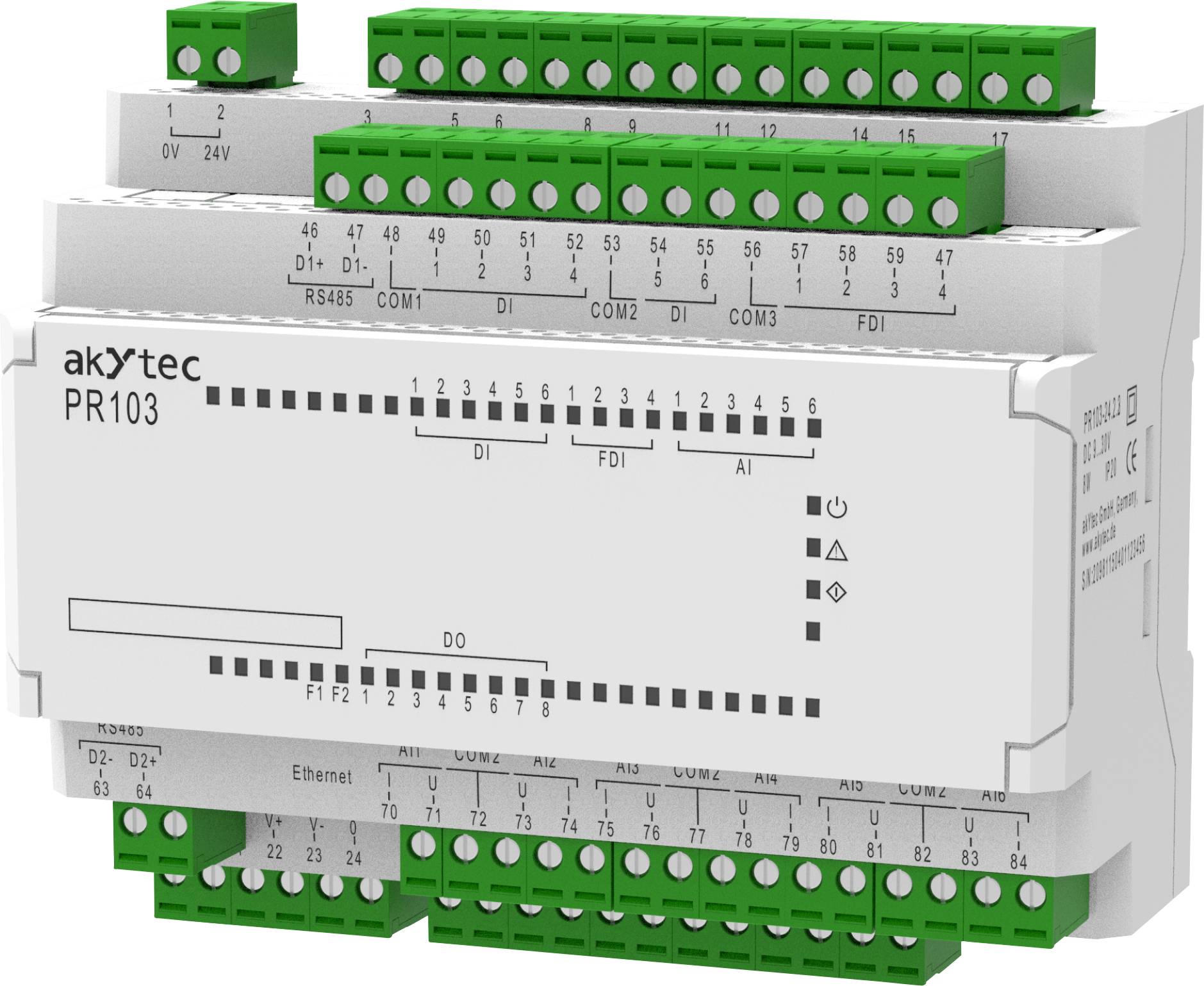

Przekaźnik sterowania PLC akYtec PR103.24.3.2 138888 24 V/DC
Numer producenta
Numer produktu
1 Sztuki
Liczba
Suma (1243,09 zł / Sztuka)
1243,09 zł
1529,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
PR103.24.3.2, przekaźnik programowalny
- Sprzęt połączeniowy:
- 10 wejść cyfrowych
- 4 szybkie wejścia cyfrowe, do 100 kHz
- 6 wejść analogowych: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, tryb dyskretny, itp.
- 10 wyjść cyfrowych (przekaźniki e/m lub przełączniki tranzystorowe)
- Opcje komunikacji:
- Interfejs Ethernet, tryb master/slave:
- Bezpośredni dostęp do usługi w chmurze akYtecCloud. (Wkrótce)
- Połączenie z komputerem PC w celu konfiguracji programu i nagrywania
- Wizualizacja procesów za pomocą paneli sterujących i SCADA.
- Rozszerzenie I/O o moduły akYtec Mx210
- 2 interfejsy RS-485, tryb master/slave:
- Integracja z systemami SCADA
- Wizualizacja procesu za pomocą paneli sterujących
- Rozszerzenie I/O o moduły akYtec Mx110
- Sterowanie urządzeniami zewnętrznymi: przetwornicami częstotliwości, czujnikami itp.
- Podłączenie do komputera w celu konfiguracji i nagrywania programu
- Kompaktowa obudowa modułowa o szerokości 7 modułów
- Wyjmowane bloki zaciskowe ułatwiające instalację
- Szybka wymiana baterii
- Działanie:
- Napięcie zasilania 24V AC
- Możliwość zasilania z instalacji elektrycznej pojazdu napięciem 12 V
- Rozszerzenie kanałów I/O do 32 przy użyciu modułów akYtec PRM
- Praca w pomieszczeniach nieogrzewanych: -40...+55 °C
- Konfiguracja i nagrywanie programu przez USB, Ethernet i RS-485.
Dane techniczne
- Minimalne napięcie robocze: 9 V DC
- Maksymalne napięcie robocze: 30 V DC
- Napięcie robocze 24 V DC
- Reklama: Nie
- Wymiary: 123 x 108 x 58 mm (dł. x szer. x wys.)
- Liczba wyjść przekaźnikowych (maks.): 10
- Wysokość: 58 mm
- Długość: 123 mm
- Szerokość: 108 mm
- Stopień ochrony: IP20
- Numer części producenta: 138888
- Rodzaj instalacji (szczegóły): szyna DIN (rozdzielnica/skrzynka rozdzielcza)
- Zegar czasu rzeczywistego: Tak
- Maksymalna temperatura otoczenia: +55 °C
- Minimalna temperatura otoczenia: -40 °C
- Interfejsy: 1 x Ethernet, 2 x RS485
- Liczba wejść cyfrowych (maks.): 6
- Liczba szybkich wejść cyfrowych (maks.): 4
- Liczba wejść analogowych (maks.) (4...20 mA, 0...10 V, Pt1000, NTC, PTC, 0...300 kOhm itd.): 6
- Obsługiwane protokoły: Modbus TCP / RTU / ASCII (master / slave)
- Zegar: Zegar czasu rzeczywistego
- Pamięć programu: ROM 224 kB / Pamięć retencyjna 60 kB
- Liczba modułów rozszerzeń: 2
- Typ modelu: PR103.24.3.2
- Typ produktu: sterownik PLC
- Rodzaj produktu
Przekaźnik sterowania PLC
- Maksymalna ilość wejść analogowych
6
- Maksymalna ilość wejść cyfrowych
6
- Maksymalna ilość wyjść przekaźnikowych
10
- Obsługiwane protokoły
Modbus TCP/RTU/ASCII (master/slave)
- Minimalne napięcie robocze
9 V/DC
- Zasilanie (zakres)
9 - 30 V/DC
- Maksymalne napięcie robocze
30 V/DC
- Napięcie robocze
24 V/DC
IP20
- Model katalogowy producenta
PR103.24.3.2
- Numer katalogowy producenta
138888
- Maksymalna temperatura otoczenia
-40 °C
- Minimalna temperatura otoczenia
+55 °C
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553216 Przekaźnik sterowania PLC akYtec PR103.24.3.2 138888 24 V/DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553216 Przekaźnik sterowania PLC akYtec PR103.24.3.2 138888 24 V/DC
Opis
Urządzenie Simatic S7-200 zapewnia szeroką gamę modułów odpowiednich do różnych aplikacji. Nowe rodzaje procesorów oraz moduły do rozbudowy systemów, dzięki wejściom/wyjściom w liczbie 10-248, umożliwiają urzeczywistnienie uniwersalnych zautomatyzowanych koncepcji. Produkty z rodziny S7-200, które są do siebie optymalnie dopasowane, również ułatwiają przyszłą wymianę i rozbudowę zautomatyzowanych rozwiązań.
Zakres zastosowania np.:urządzenia niewielkie i wyjątkowe: urządzenia do pakowania i zawijania. Przemysł spożywczy: maszyny do ugniatania, cięcia, mieszania.Laboratorium: mieszadła laboratoryjne, piece parowe, pompy próżniowe, mechanizmy zasysające.
Procesory oferowane są w 5 różnych wariantach, które można podłączyć i sterować przez gniazda o różnych wartościach napięcia. Interfejs PPI wbudowany we wszystkich procesorach umożliwia połączenie dwupunktowe do PG/PC, Simatic OP, rozbudowanego Simatic S7-200 oraz do indywidualnych urządzeń użytkowników (drukarka, czytnik kodów paskowych). Dzięki PG/PC lub OP ustawionym jako master, można ze sobą połączyć maksymalnie 31 urządzeń Simatic S7-200. W razie zapotrzebowania na dodatkowe wejścia/wyjścia, dostępne są różnorodne moduły do rozbudowywania. Moduły z łatwością podłącza się do procesora przez złącze.
Zakres zastosowania np.:urządzenia niewielkie i wyjątkowe: urządzenia do pakowania i zawijania. Przemysł spożywczy: maszyny do ugniatania, cięcia, mieszania.Laboratorium: mieszadła laboratoryjne, piece parowe, pompy próżniowe, mechanizmy zasysające.
Procesory oferowane są w 5 różnych wariantach, które można podłączyć i sterować przez gniazda o różnych wartościach napięcia. Interfejs PPI wbudowany we wszystkich procesorach umożliwia połączenie dwupunktowe do PG/PC, Simatic OP, rozbudowanego Simatic S7-200 oraz do indywidualnych urządzeń użytkowników (drukarka, czytnik kodów paskowych). Dzięki PG/PC lub OP ustawionym jako master, można ze sobą połączyć maksymalnie 31 urządzeń Simatic S7-200. W razie zapotrzebowania na dodatkowe wejścia/wyjścia, dostępne są różnorodne moduły do rozbudowywania. Moduły z łatwością podłącza się do procesora przez złącze.
Zakres dostawy
- PR103 - Urządzenie
- Skrócona instrukcja obsługi
- Bloki połączeniowe (zestaw)
