Schneider Electric 56517 56517 Przekaźniki bezpieczeństwa

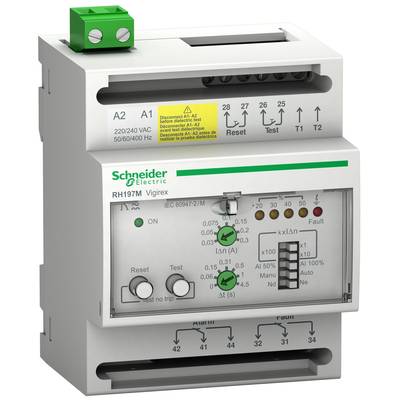

VigiPacT RH197M to przekaźnik zabezpieczający przed prądem różnicowym montowany na szynie DIN. Chroni przed bezpośrednim lub pośrednim kontaktem z ludźmi, zagrożeniem pożarowym i silnikami. Mierzy prąd zwarcia doziemnego w układzie elektrycznym za pośrednictwem powiązanego z nim transformatora z rdzeniem toroidalnym. Wyzwala odpowiedni wyłącznik automatyczny, gdy zostanie przekroczony ustawiony prąd różnicowy. Napięcie robocze wynosi 220/240 V AC 50/60 Hz. Jest to klasa ochrony przed zwarciem doziemnym typu A. Czułość prądową można wybrać za pomocą 19 progów od 30 mA do 30 A. Opóźnienie czasowe można wybrać za pomocą 7 ustawień od natychmiastowego do 4,5 s. Alarm jest ustawiany na 50% lub 100% IDn za pomocą przełącznika DIP. Przełącznik umożliwia wybór pomiędzy resetem ręcznym w terenie lub resetem automatycznym po rozwiązaniu problemu. Monitorowane napięcie systemu dystrybucyjnego wynosi do 1000 V AC 50/60/400 Hz. Montowany jest na szynie DIN w panelu sterowania i posiada stopień ochrony IP40. Należy go podłączyć do kompatybilnego czujnika toroidalnego lub prostokątnego Schneider Electric typu A.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
