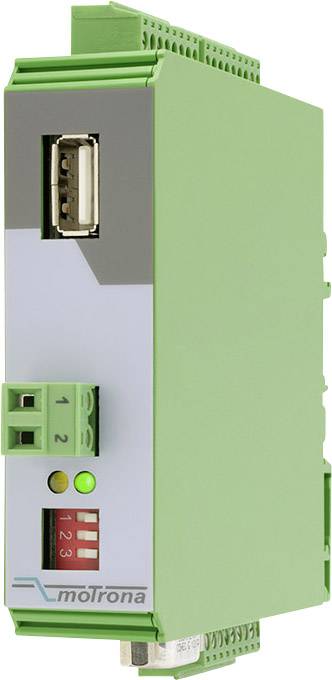

Przetwornik sygnału czestotliwości / analogowy Motrona 8590.5010
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przetwornik sygnału czestotliwości / analogowy
Napięcie robocze
24 V/DC
Model katalogowy producenta
8590.5010
Wejścia pomiarowe
1
Wyjścia
1
Karta katalogowa (PDF)
1 Sztuki
Czy Twoje potrzeby wykraczają poza ten zakres?
Liczba
Suma (2186,18 zł / Sztuka)
zł
2689,00 zł
z VAT (klient indywidualny)
Dostępnych jest tylko 1 sztuka
Cechy produktu
Uniwersalny przetwornik do sygnałów analogowych typu UZ210
- Wyjście inkrementalne i Interfejs SSI reprezentuje położenie lub położenie kątowe proporcjonalnie do sygnału analogowego
- Przyrostowe informacje o kierunku A / B, w zależności od sygnału wejściowego i zaprogramowanego zakresu konwersji;Programowalny impuls zero (Z, /Z)
- Programowalna Charakterystyka U/f
- Funkcja potencjometru z silnikiem.
- Interfejs USB do programowania oraz interfejsy szeregowe RS232/RS485
Dane techniczne
- Rozdzielczość analogowa: ± 13 Bit;Dokładność analogowa: 0,1 %
- Wyjście napięcia odniesienia: (do zewnętrznego potencjometru ≥ 10 kΩ) ok. 4,8 V ± 0,1%, Ri = 240 Ω
- Przyrostowe wyjście impulsu: Wyjścia typu push-pull A, /A, B, /B, Z, /Z
- Poziom wyjściowy 5 - 30 V zgodnie z zasilaniem zewnętrznym (Poziom TTL bez zewnętrznego zasilania)
- Zakres częstotliwości wyjściowych: 0,01 Hz - 1 MHz
- Czas reakcji: (Skok na wejściu analogowym) < 260 µsec
- Najszybsza zmiana pozycji: 1 Inkrement/µsec
- Interfejs SSI: (Symulacja enkodera absolutnego SSI) zgodnie ze standardem SSI, 10 - 25 Bit, binarny lub Gray
- Szybkość transmisji SSI: maks. 1 MHz;Interfejsy szeregowe: RS232 i RS485 (2-przewodowe lub 4-przewodowa) maks. 115,2 kbod
- Model katalogowy producenta
8590.5010
- Rodzaj produktu
Przetwornik sygnału czestotliwości / analogowy
- Wejścia pomiarowe
1
- Wyjścia
1
- Napięcie robocze
24 V/DC
- Wymiary
(D x S x W) 102 x 22.5 x 102 mm
- Waga
100 g
- Szerokość produktu
22.5 mm
- Wysokość produktu
102 mm
- Długość produktu
102 mm
- Napięcie robocze
12 - 30 V/DC
Do pobrania
Karta katalogowa
Karta katalogowa 1380700 Przetwornik sygnału czestotliwości / analogowy Motrona 8590.5010
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1380700 Przetwornik sygnału czestotliwości / analogowy Motrona 8590.5010
Opis
UZ 210 to wszechstronny, ekonomiczny konwerter sygnału i generator częstotliwość do zastosowań przemysłowych w dziedzinie technologii napędów i automatyzacji.
Urządzenie przetwarza standardowe sygnały analogowe (0 - ±10 V, 0 - 20 mA lub 4 - 20 mA) i przekształca je w cyfrowe sygnały wyjściowe. Wbudowane źródło napięcia odniesienia po stronie wejściowej umożliwia korzystanie z potencjometrów i innych analogowych systemów enkoderów, które wymagają zewnętrznego napięcia odniesienia.
Urządzenie przetwarza standardowe sygnały analogowe (0 - ±10 V, 0 - 20 mA lub 4 - 20 mA) i przekształca je w cyfrowe sygnały wyjściowe. Wbudowane źródło napięcia odniesienia po stronie wejściowej umożliwia korzystanie z potencjometrów i innych analogowych systemów enkoderów, które wymagają zewnętrznego napięcia odniesienia.
Charakterystyka
- Elegancka, kompaktowa obudowa z tworzywa sztucznego do montażu na szynie DIN; Podłączenie do portu szeregowego odbywa się za pomocą złącza wtykowego z zaciskami śrubowymi i złączy D-SUB; Interfejs USB do programowania
Zakres dostawy
- Płyta CD z oprogramowaniem
- Instrukcja obsługi
