Fischer 512195 SolarFlat Blechdach 400 AL Reling dachowy
EAN:
Numer producenta
Numer produktu
2 Sztuki
Liczba
Suma (1 m = 38,98 zł)
779,67 zł
958,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 2 zestaw/y
Cechy produktu
Profil fischer do dachu blaszanego SolarFlat 400 mm aluminium
- Do montażu paneli fotowoltaicznych w formacie pionowym na blachach trapezowych
- Idealny do optymalizacji konstrukcji w instalacjach o większej powierzchni
- Wykonane z aluminium AW 6060 T6
- Określić rozstaw osi mocowań w zależności od nachylenia żeber z blachy trapezowej oraz obciążenia śniegiem i wiatrem na budowie
- Pomiędzy szynę a blachę trapezową nakładamy warstwę butylowej taśmy klejącej CG INT. Upewnij się, że taśma butylowa jest skręcona tak, aby warstwa aluminium znajdowała się po stronie, na której opiera się szyna
- W przypadku mocowania nitami ALG szynę należy ustawić na blasze trapezowej i nawiercić szynę i blachę wiertłem 5,5 mm
- W przypadku mocowania za pomocą wkrętów samowiercących 6x25 EPDM, nawiercić wstępnie szynę dachową z blachy Solar Flat tylko w miejscu, w którym ma nastąpić mocowanie. Umieścić już nawierconą szynę na blasze i wkręcić wkręt samowiercący, przeprowadzając go przez wywiercony otwór w szynie
- Nadaje się do montażu systemów fotowoltaicznych na blachach trapezowych
Dane techniczne
- Waga w kg/m: 0,724 kg/m
- Długość: 400 mm

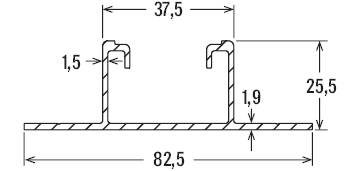

- Przekrój profilu: 2,68 cm²
- Moment bezwładności: 2,19 cm4
- Moment bezwładności: 11,9 cm4
- Wskaźnik przekroju: 1,22 cm³
- Wskaźnik przekroju: 2,88 cm³
- Rodzaj produktu
Reling dachowy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028782 Fischer 512195 SolarFlat Blechdach 400 AL Reling dachowy
Opis

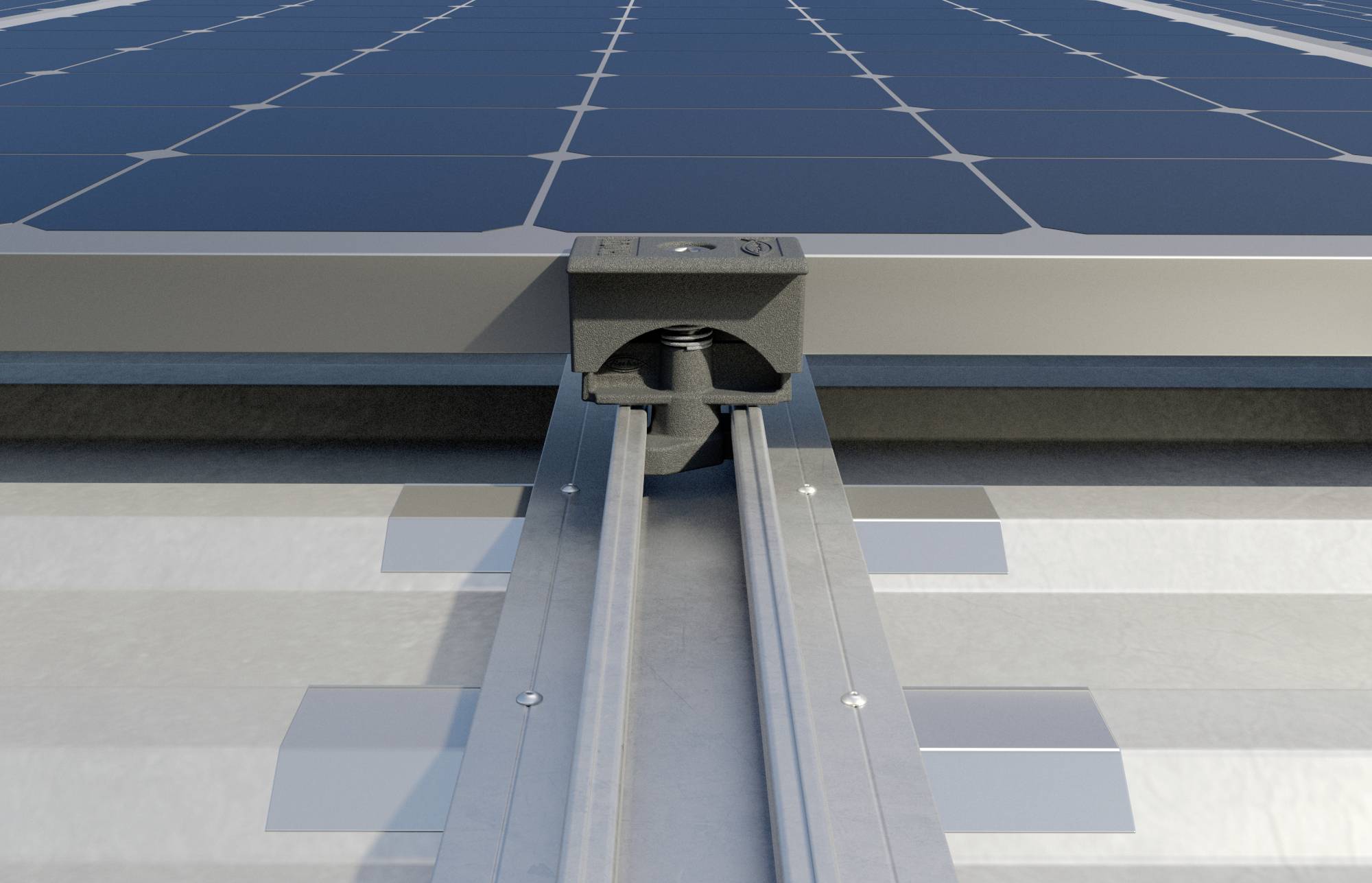

Fischer Solar Flat Sheet Metal Roof to szyna wykonana ze stopu aluminium do mocowania systemów fotowoltaicznych na dachach płaskich lub skośnych z blachą trapezową i mocowaniem ortogonalnym. Dzięki zastosowaniu nitów ALG montaż jest szybki i łatwy. Ponadto moduł fotowoltaiczny można szybko zamontować zarówno przy użyciu zacisków uniwersalnych PMU/PMCU, jak i wstępnie zmontowanych zacisków PM-F/PM-C. W krótkich kawałkach dla dużej elastyczności. Wstępnie nawiercone części do montażu zarówno za pomocą nitów ALG, jak i wkrętów samowiercących EPDM.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Zakres dostawy
- 50 sztuk
