Fischer 567186 SolarMetal Blechdach EPDM 110 AL Reling dachowy
EAN:
Numer producenta
Numer produktu
Suma (1 m = 134,37 zł)
739,02 zł
908,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu

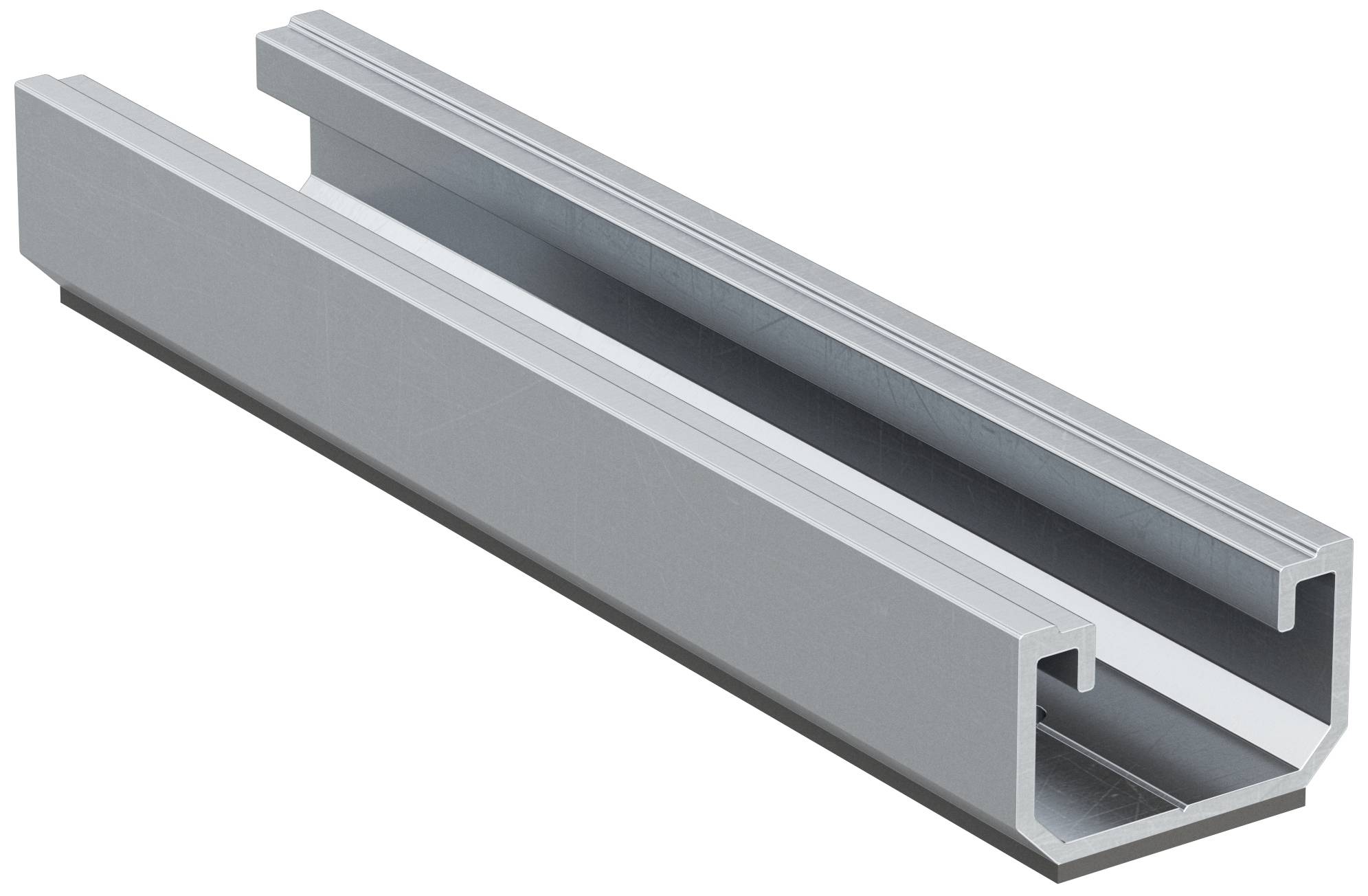

Profil fischer do dachu blaszanego SolarMetal EPDM AL 110 mm aluminium z uszczelką EPDM
- Szyna do mocowania paneli fotowoltaicznych do blachy trapezowej
- Szyna montowana jest wzdłuż blach trapezowych
- Określić rozstaw osi mocowań w zależności od nachylenia żeber z blachy trapezowej oraz obciążenia śniegiem i wiatrem na budowie

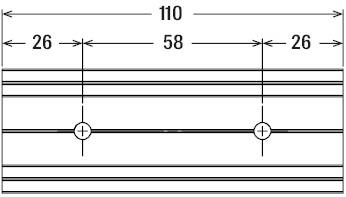

- W przypadku mocowania nitami ALG szynę należy ustawić na blasze trapezowej i nawiercić szynę i blachę wiertłem 5,5 mm
- W przypadku mocowania za pomocą wkrętu samowiercącego 6x25 EPDM należy umieścić już nawierconą szynę na blasze i wkręcić wkręt samowiercący, przeprowadzając go przez wywiercony otwór w szynie
- Montaż paneli fotowoltaicznych dłuższym bokiem równoległym do linii okapu na dachach z blachy trapezowej
Dane techniczne
- Waga w kg/m: 0,58 kg/m
- Długość: 110 mm
- Przekrój profilu: 216,64 cm²
- Moment bezwładności: 1,7 cm4
- Moment bezwładności: 5 cm4
- Wskaźnik przekroju: 1,3 cm3
- Moduł przekroju: 2,5 cm³
- Rodzaj produktu
Reling dachowy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3028809 Fischer 567186 SolarMetal Blechdach EPDM 110 AL Reling dachowy
Opis

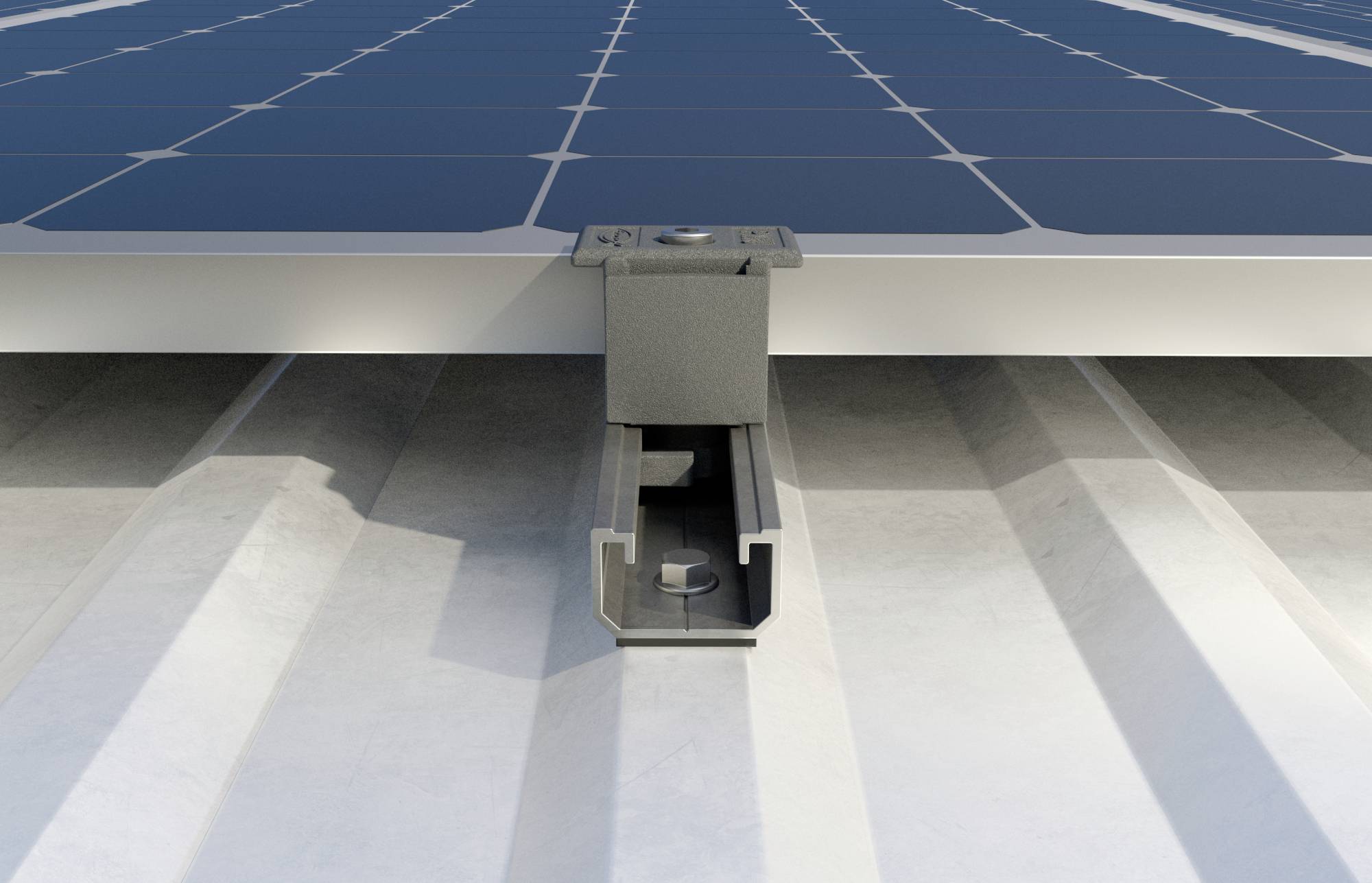

dach z blachy fischer SolarMetal to szyna wykonana z aluminium AW 6063 T66 przeznaczona do wykonywania konstrukcji pod systemy fotowoltaiczne na dachach z blachy trapezowej. Profil jest zoptymalizowany do mocowania wzdłuż żeber blachy i umożliwia montaż paneli fotowoltaicznych w układzie poziomym (długi bok prostopadły/prostopadle do wysokiego wytłoczenia blachy trapezowej). Dach blaszany SolarMetal jest kompatybilny zarówno z obejmami uniwersalnymi PMU/PMCU, jak i wstępnie zmontowanymi obejmami PM-F/PM-C. Wstępnie nawiercony element szyny z wstępnie zmontowanym EPDM. Kompatybilny zarówno z nitami ALG, jak i wkrętami samowiercącymi EPDM. System jest dostępny w różnych długościach, co umożliwia dostosowanie go do każdego rodzaju konstrukcji. Element szynowy z wstępnie zmontowaną uszczelką EPDM. Wstępnie nawiercony element szyny nadaje się do montażu zarówno za pomocą nitów ALG, jak i wkrętów samowiercących.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Zakres dostawy
- 50 sztuk
