Repeater Phoenix Contact 2313423 30 V/DC

Zielone elektryczne moduł przekaźnikowy z wieloma zaciskami przyłączeniowymi, odpowiedni do przemysłowych systemów sterowania i automatyzacji.

Zdjęcie poglądowe

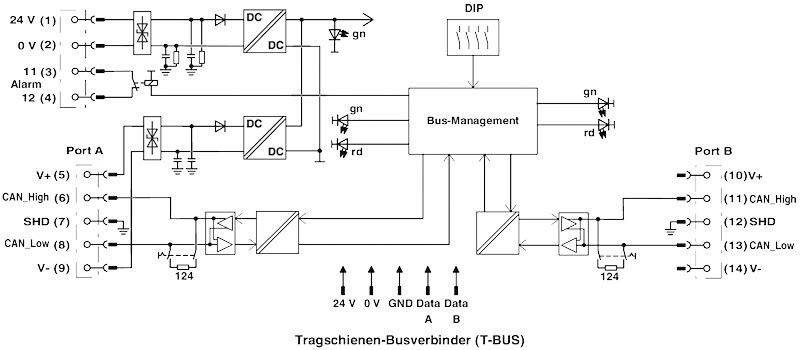

Schemat elektryczny z zarządzaniem magistralą oraz portami A i B. Przedstawia połączenia linii 24 V i 0 V, CAN High/Low, SHD oraz uziemienia.

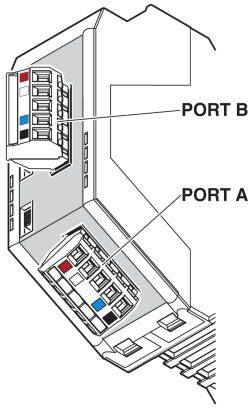

Schemat elektrycznego podłączenia z oznaczonymi złączami 'Port A' i 'Port B'. Port A zawiera złącza oznaczone kolorami.

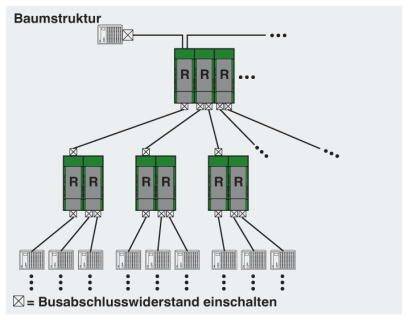

Diagram przedstawia strukturę drzewiastą stojaków z informacją 'Włączyć rezystor kończący magistralę' przy określonych połączeniach.

Diagram szyny nośnej łącznika autobusowego (T-BUS) przedstawia połączenie portu A i B z zarządzaniem magistralą, przetwornikami DC/DC oraz magistralą CAN.

Diagram sieci z centralnym urządzeniem 'R', połączonym z wieloma uczestnikami. Uwaga: 'Włączyć rezystor terminujący magistrali'.

Diagram struktury gwiazdy z wieloma wzajemnie połączonymi urządzeniami. Uwaga dotycząca aktywacji rezystora terminującego magistralę.

Diagram przedstawia strukturę liniową z dwoma oddzielnymi segmentami. Każdy odcinek ma maksymalnie 62 uczestników. Uwaga: 'Włączyć rezystor końcowy magistrali'.

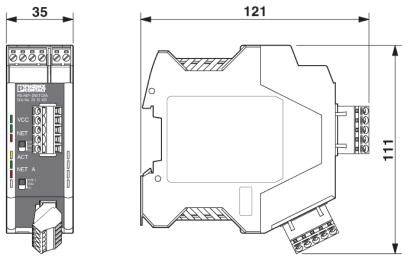

Rysunek techniczny urządzenia o wymiarach 35x121x111 mm.

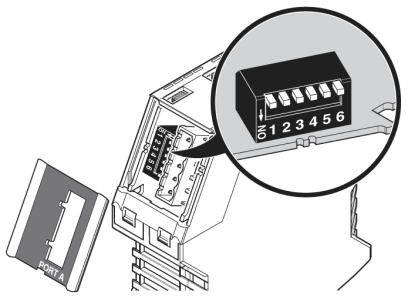

Urządzenie z otwartą obudową; powiększony widok sześciobiegunowego bloku przyłączeniowego z numeracją od 1 do 6.

1/10

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 17.08

Liczba

Sztuki

Suma (1405,69 zł / Sztuka)

1405,69 zł

1729,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura Otoczenia (Magazynowanie/Transport): Od -40°C... 85 °C
Głębokość: 121 mm
Dopuszczalna Wilgotność Powietrza (Praca): 30 %... 95% (bez kondensacji)
Wysokość nad poziomem morza: ≤ 5000 m (ograniczenie patrz: Deklaracja producenta dla eksploatacji na wysokości bezwzględnej)
Stopień ochrony: IP20
Waga netto: 233,47 g
Materiał obudowy: PA 6.6-FR
Kolor: zielony
Przekrój przewodu elastycznego maks.: 2,5 mm²
Przekrój przewodu elastycznego min.: 0,2 mm²
Przekrój przewodu AWG maks.: 14
Przekrój przewodu AWG: Min. 24
Liczba portów: 2 (CAN_High / CAN_Low)
Rodzaj połączenia: Wtykany zacisk śrubowy COMBICON
Długość transmisji: ≤ 5000 m (w zależności od szybkości transmisji danych i zastosowanego protokołu)
Przekrój przewodu sztywnego maks.: 2,5 mm ²
Przekrój przewodu sztywnego min.: 0,2 mm ²

Rodzaj produktu: Repeater

Model katalogowy producenta: PSI-REP-DNET CAN

Napięcie robocze: 30 V/DC

Maksymalna temperatura robocza: + 60 °C

Minimalna temperatura robocza: -20 °C

Zakres temperatury roboczej: -20 do + 60 °C

Ilość wyjść: 1 x

Wymiary: (S x W) 35 mm x 111 mm

Maksymalny pobór natężenia: 80 mA

Wysokość produktu: 111 mm

Szerokość produktu: 35 mm

Numer katalogowy producenta: 2313423

Wyjścia: Wyjście przekaźnikowe

Interfejs: Interfejs CAN zgodny z ISO/IS 11898 dla DeviceNet, CAN, CANopen

Pobór prądu: 55 mA

Do pobrania

Karta katalogowa

Karta katalogowa 2209685 Repeater Phoenix Contact 2313423 30 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2209685 Repeater Phoenix Contact 2313423 30 V/DC

Opis

Automatyczne rozpoznawanie szybkości transmisji danych lub stałe ustawienie szybkości transmisji danych za pomocą przełącznika DIP. Szybkość transmisji danych do 1 MBit/s.
