Schlegel SSSA28I_C007 Przełącznik kluczykowy 1 szt.

Półwałek z czarnym pokrętłem i kluczem. Stosowany w urządzeniach lub maszynach do blokowania lub odblokowywania.

Zdjęcie poglądowe

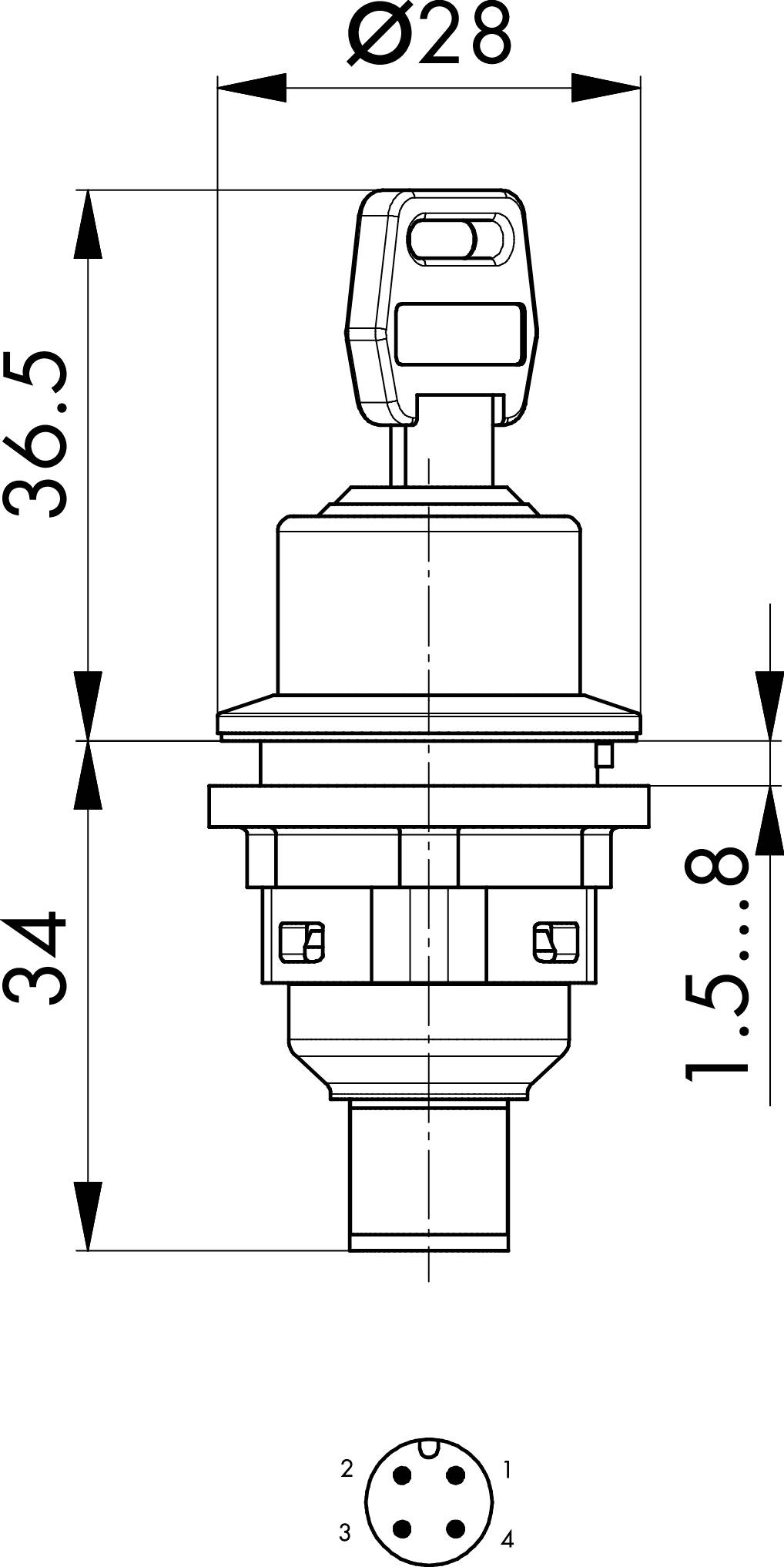

Rysunek techniczny przełącznika obrotowego z kluczem i wymiarami: wysokość całkowita 36,5 mm, szerokość 28 mm, głębokość montażu 1,5 do 8 mm.

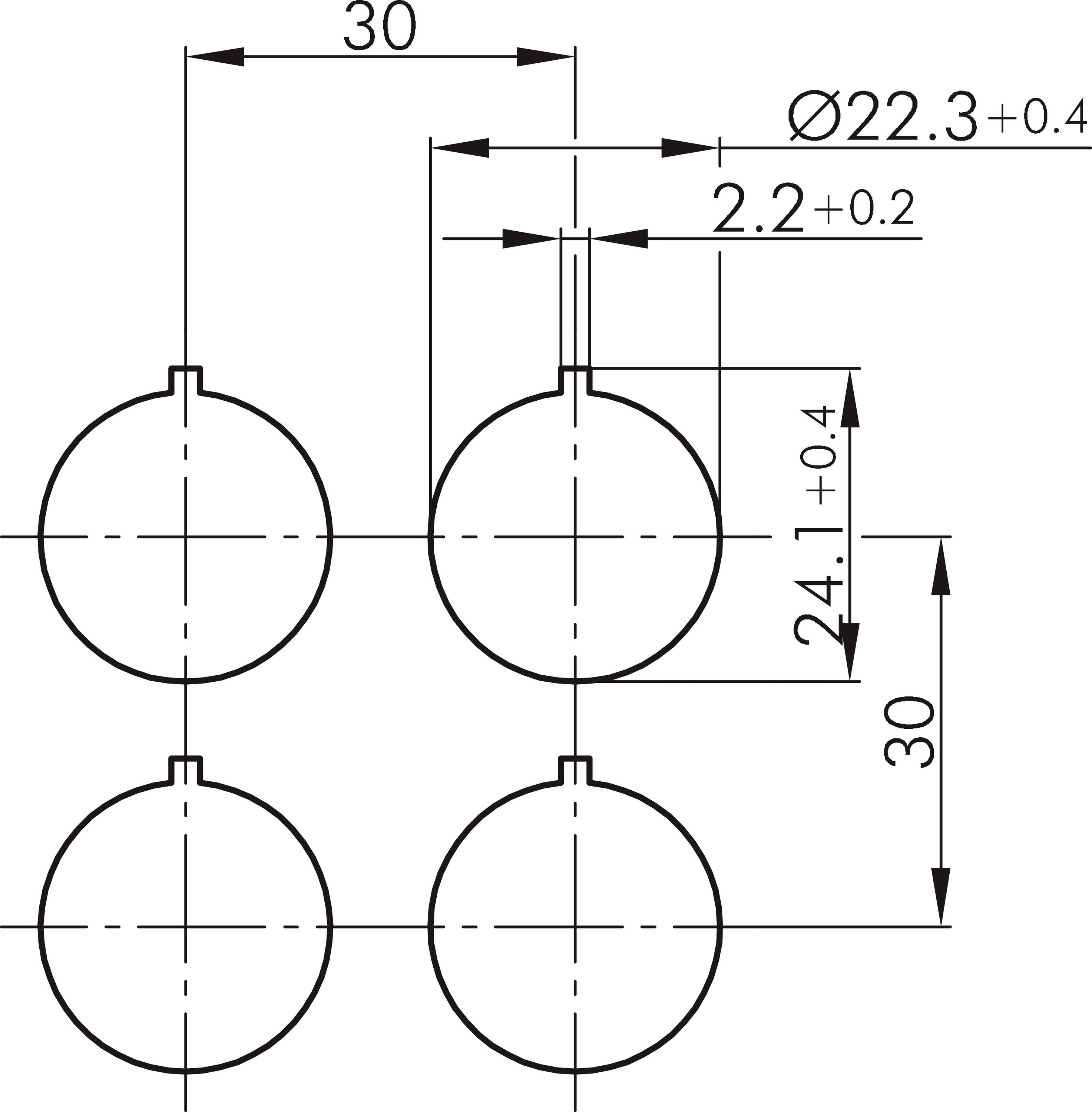

Rysunek techniczny czterech obiektów o kształcie kołowym, rozmieszczonych symetrycznie. Wymiary: średnica 22,3 mm, rozstaw 30 mm.

Schemat przełącznika kołyskowego. Styk jest zamknięty między 'PIN 1' a 'PIN 2', wskazuje zamknięty obwód elektryczny.

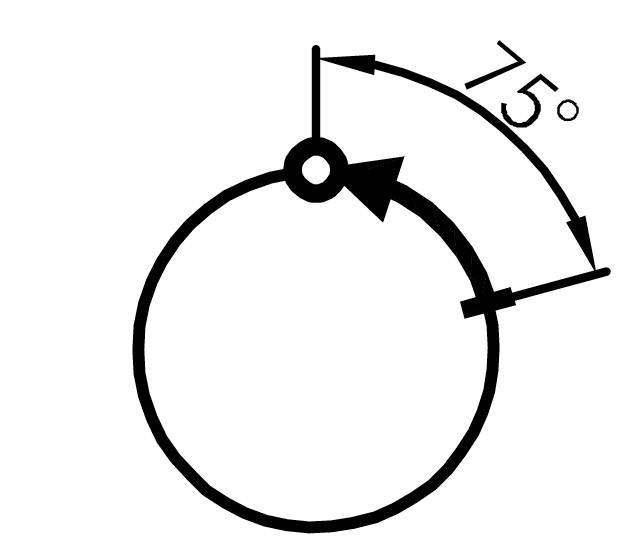

Koło ze strzałką wskazującą kąt 75 stopni. Kąt jest mierzony od górnego punktu koła w prawo.

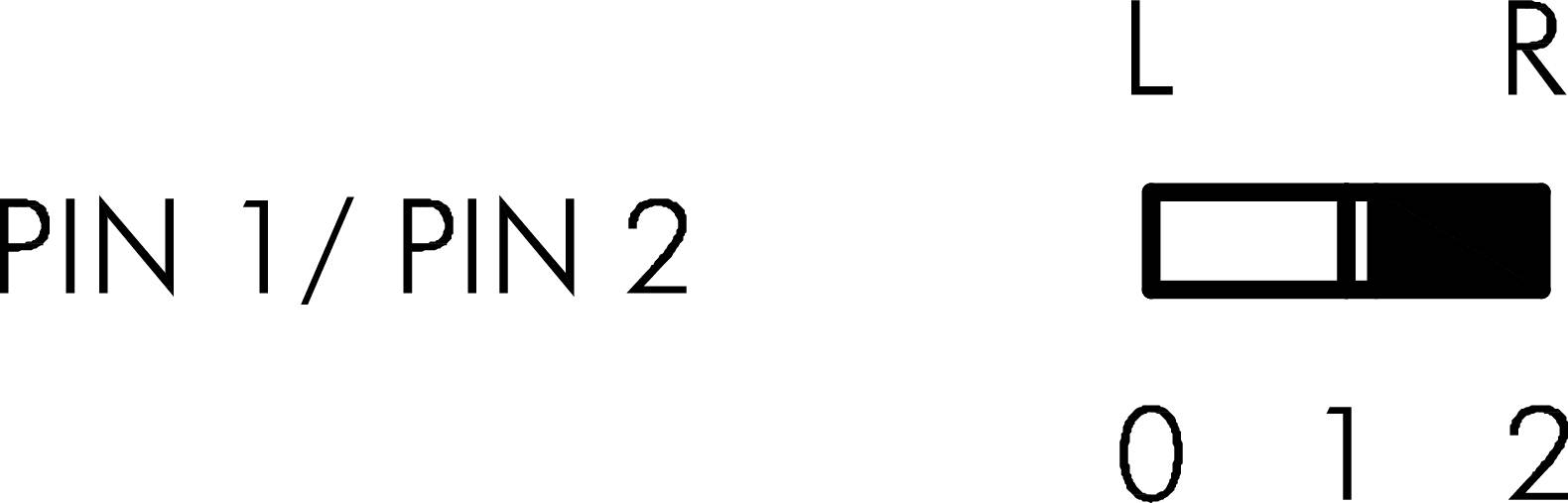

"PIN 1 / PIN 2" z przełącznikiem obok, ustawionym w pozycji 0, obok litery "L" i "R".

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Niedostępne

Pokaż produkty alternatywne

Suma (77,11 zł / Sztuka)

77,11 zł

94,85 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Dane techniczne

Kategoria: przycisk klucza (chwilowy/zatrzaśnięty)
Seria: SHORTRON® connect
Stopień ochrony: IP65 (od przodu);
IP65 / IP67 (od tyłu, z podłączonym złączem M12)
Oświetlenie: nie
Możliwość zapisu: nie
Materiał styków: AgNi
Normy: EN 60947-5-1, EN 61058-1
Typ kontaktu: 1S
Typ połączenia: złącze M12 (zintegrowane), 4-stykowe kodowanie A
Klasa ochrony: II (izolacja ochronna)
Funkcja przełączania: funkcja przycisku
Podróż: 2,3 mm (klucz)
Żywotność elektryczna: 30 000 operacji przy obciążeniu znamionowym
Żywotność mechaniczna: 30 000 operacji
Otwór montażowy: Ø 22,3 mm
Ramka przednia: kolor srebrny
Temperatura robocza -25°C... 70°C
Temperatura przechowywania: -40°C... 80°C
Kształt: okrągły.
Głębokość zabudowy: 33,7 mm

Rodzaj produktu: Przełącznik kluczykowy

Rodzaj podświetlenia: brak podświetlenia

Połączenie komponentów: złącze męskie M12

Rodzaj: wokół

Funkcje przełącznika: zatrzask

Rodzaj styku: 1 NO

Żywotność mechaniczna: 30 000 cykli przełączania

Żywotność elektryczna: 30 000 cykli łączeniowych przy obciążeniu znamionowym

Średnica montażowa: 22.3 mm

: IP65
IP67

Minimalna temperatura: -25 °C

Maksymalna temperatura: +70 °C

Zawartość: 1 szt.

Model katalogowy producenta: SSSA28I_C007

Kolor obudowy/przycisków: srebrny

Materiał styku: AgNi

Do pobrania

Karta katalogowa

Karta katalogowa 2865172 Schlegel SSSA28I_C007 Przełącznik kluczykowy 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2865172 Schlegel SSSA28I_C007 Przełącznik kluczykowy 1 szt.

Opis

SHORTRON® connect stacyjka chwilowa, 1 NO z 4-pinowym złączem M12
